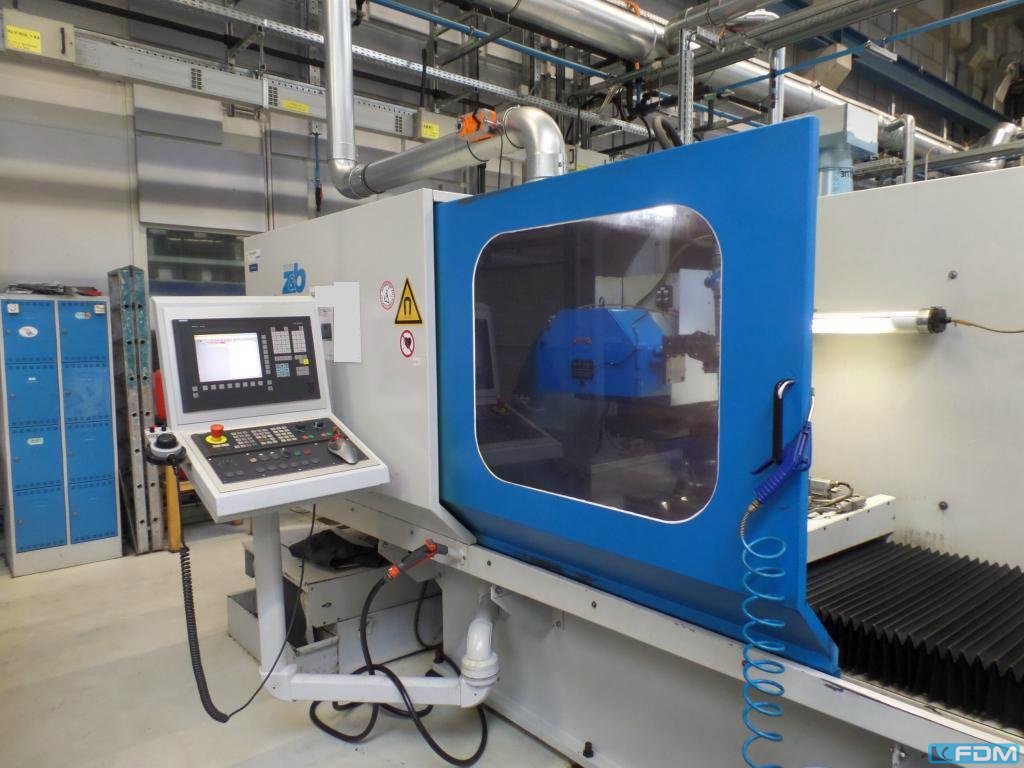

Flachschleifmaschine
ABA ECOLINE 1005
- Lagernummer:
- 1118-1559
- Baujahr:
- 2006
- Steuerung:
- CNC (SINUMERIK 840 D)
- Ursprungsland:
- Deutschland
Diese Maschine ist bereits verkauft.
Weitere Maschinen aus dieser Kategorie finden Sie hier.
Detailinformationen / Beschreibung
Details
- Schleiflänge
- 1.000 mm
- Schleifbreite
- 600 mm
- Werkstückhöhe
- mm
- Abstand Tischoberfläche - Schleifspindelmitte
- 700 mm
- Werkstücktisch:
- Elektro Permanent Magnetspannplatte
- 1.000 x 500 mm
- Polteilung
- 18 mm
- Spannkraftregelung in 8 Stufen
- Tischantrieb
- Linearantrieb mit absolutem Linearmesssystem und Rückkühler in der Längsachse (X-Achse)
- Tischgeschwindigkeit
- 10 - 60 m/min
- vorgespannte Präzisions-Wälzführung
- automatische Senkrechtzustellung:
- Auflösung
- 0.001 mm
- kleinste Zustellgröße
- 0,001 mm
- Meßsystem
- linear scale
- Kugelgewindetrieb mit Servomotor, vorgespannte Präzisions-Wälzführung
- Quervorschub
- Auflösung
- 0,001 mm
- kleinste Zustellgröße
- 0,001 mm
- Meßsystem
- linear scale
- Kugelgewindetrieb mit Servomotor, vorgespannte Präzisions-Wälzführung
- Schleifspindelkopf
- Motor - Ausführung
- AC- servo motor, air cooled
- Antriebsleistung
- 18 kW
- Schleifspindeldrehzahl regelbar
- 1.000 - 2.600 min-1
- Spindellagerung
- Axial and radial at zero backlash
- Schleifscheibenabmessung
- 400 x 60 x 127 mm
- Schleifscheibenumfangsgeschwindigkeiten:
- 35 m/s
- Schleifscheibenauswuchtsystem MPM
- Steuerung
- NC-Superplus D (SINUMERIK 840 D)
- Mit Operator-Panel OP 10
- Mit digitalen Antrieben und integrieter Anpasssteuerung
- Gesamtleistungsbedarf
- kW
- Maschinengewicht ca.
- t
- Raumbedarf ca.
- m
- Steuerung
- CNC
- Steuerungsname
- SINUMERIK 840 D
- Bedienungsanleitung
- 1
