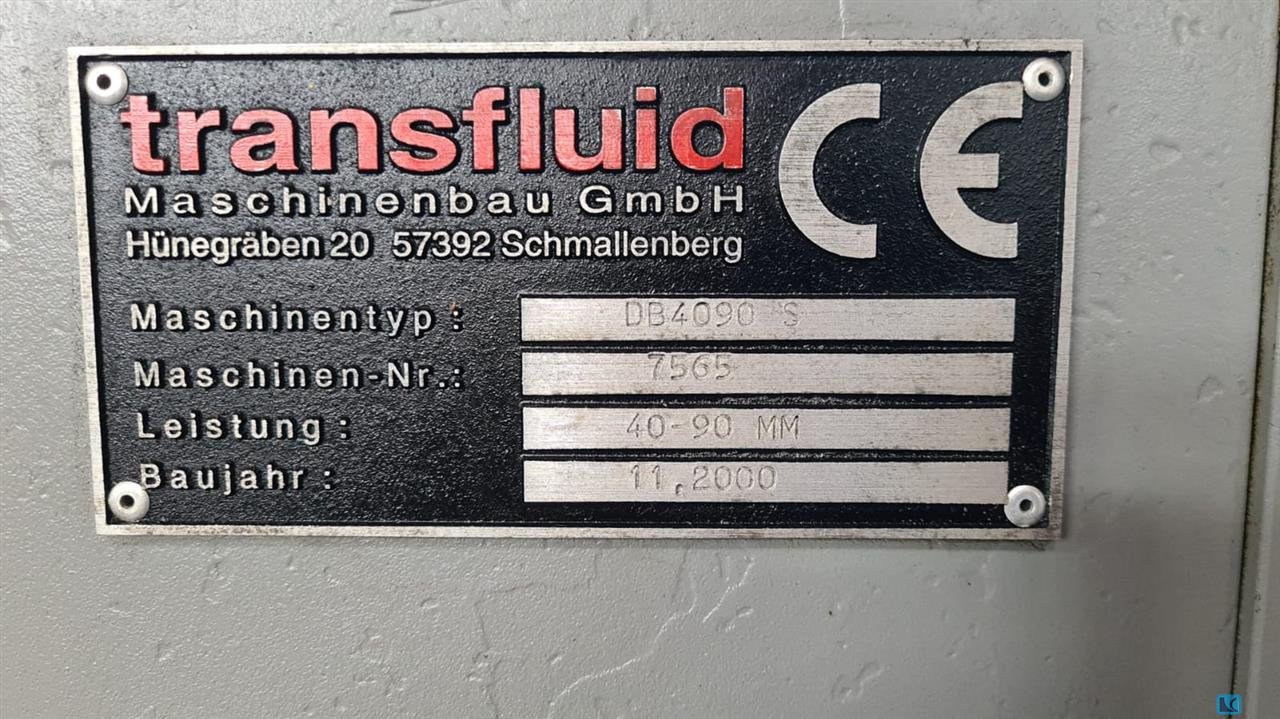

Details

Rohrdurchmesser:

40-90 mm

Wandstärke:

20 mm

Maschinengewicht ca.:

11 t

Raumbedarf ca.:

4 x 1,6 x 1,35 m

Biegeradius max.:

270 mm

Beschreibung

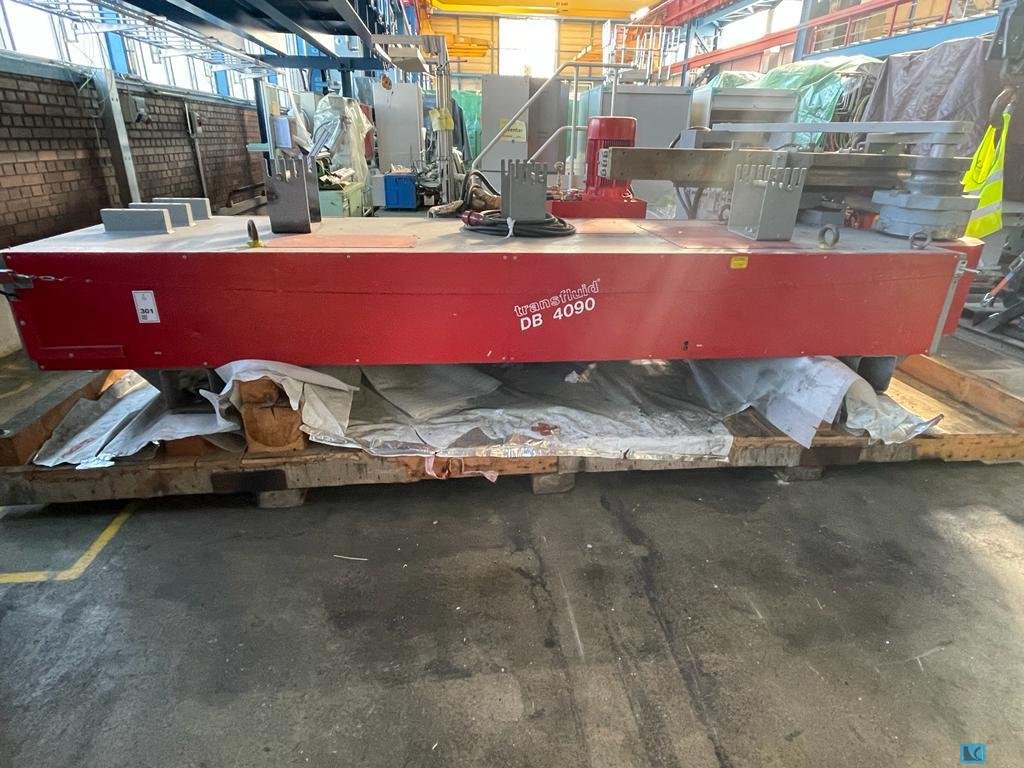

Die vorliegende Maschine ist eine Dornbiegemaschine, die ausschließlich zur Ferti-gung von Rohrbögen mit Rohren von 40 mm – 90 mm Außendurchmesser mit ei-ner max. Wandstärke von 20 mm bzw. zur Verarbeitung von Vollmaterialien bis 70 mm Außendurchmesser (max. Widerstandsmoment 64,7 cm³) konzipiert wur-de und somit auch nur für diesen Verwendungszweck bestimmt ist.

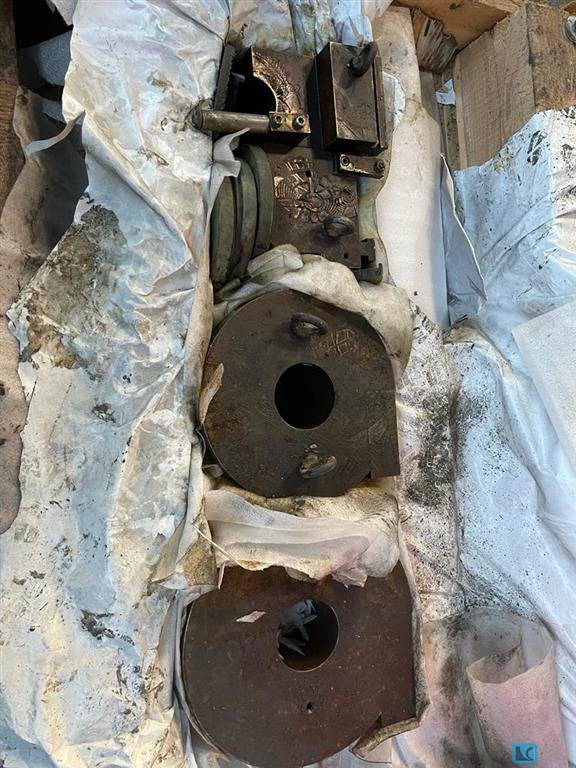

Lieferumfang, Maschinenausstattung, Grundausstattung
• Rohraufschieblänge/Nutzlänge beim Dornbiegen 3000 mm
• Radienbereich max. 270 mm
• Biegehöhe 1050 mm
• Antrieb elektrohydraulisch
• Biegerichtung im Uhrzeigersinn
• Mit Hohlwelle um kleine Radien zu erzielen
• Gegenlager mitlaufend
• Mitlaufend bis 180 Grad bei einem max. Werkzeugradius von 270 mm
• Vorwärtsbewegung über Hydraulikzylinder mit Druckventil steuerbar
• Rückzug über Hydraulikzylinder
• Gegenlager weit öffnend, damit die Verdrehwinkeleinheit bis kurz hinter das Bie-gewerkzeug fahren kann

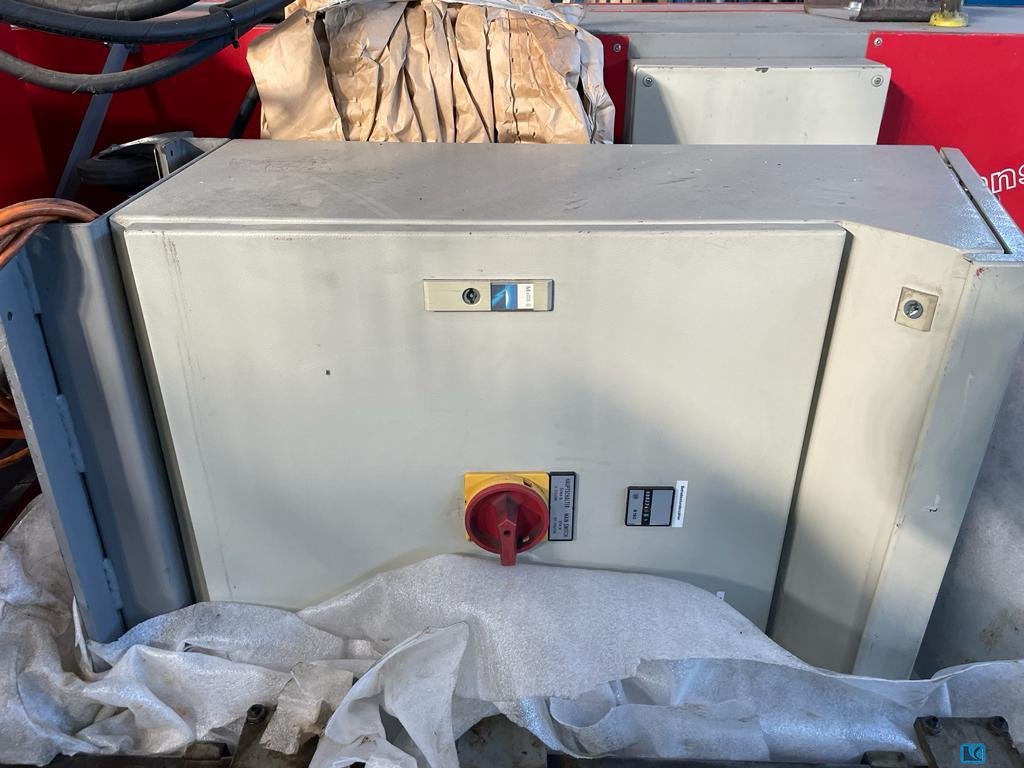

• Mit automatischem Ablauf, hierbei kann über Schlüsselschalter eine der nach-folgenden Funktionsauslösung aufgerufen werden.
• Funktionsauslösung wahlweise über Fuß- oder Handschalter

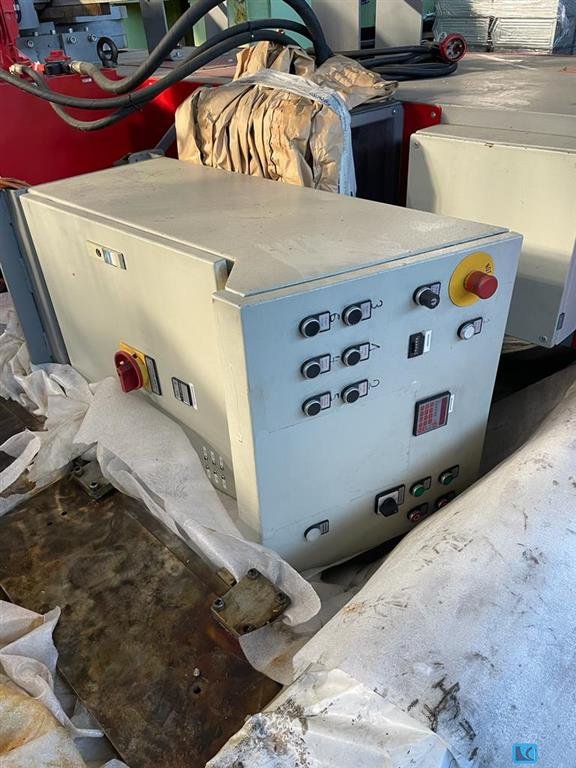

• In Bedienebene Hand können alle Funktionen per Taster im Tippbetrieb betätigt werden.

• In Bedienebene Halbautomatik wird das Rohr nach der ersten Auslösung ge-spannt, nach der zweiten Auslösung gebogen, danach fährt die Maschine in die Ausgangsstellung
• Werkzeugrückstellung von Hand
• Gegenlager fährt hydraulisch zum Rohr
• Selbesttätige Verriegelung der Werkzeuge
• Spannen des Rohres hydraulisch vor/zurück
• Hydraulikkomponenten: Rexroth
