Details

Raddurchmesser - max.:

275 mm

Radbreite:

55 mm

Modul - max.:

6,5

Modul - min.:

1,5

Gewicht:

13000 kg

Beschreibung

Face Milling-Single Part Process
Kontinuierliches Verfahren:

Werkstück und Werkzeug (meist Spiron) drehen zeitgleich, alle Zähne werden in einem Arbeitsgang gleichzeitig erzeugt.
Messerkopf hat mehrere Messergruppen (nicht im Kreis angeordnet)
Parallelhoher Zahn
Konische Zahnkopffläche

Einzelteil Verfahren:
Werkstück steht und Werkzeug (meist Arcon) dreht und schneidet einen Zahn durch eintauchen des Werkzeugs. Ist ein Zahn geschnitten, bewegt sich das Werkzeug wieder aus dem Zahn heraus, das Werkstück teilt um eine Zahnbreite weiter und der nächste Zahn wird geschnitten, bis alle Zähne fertig sind.
Messerkopf hat alle Messer auf einer Kreisbahn angeordnet.
Konische Zahnhöhe
Parallele Zahnkopffläche

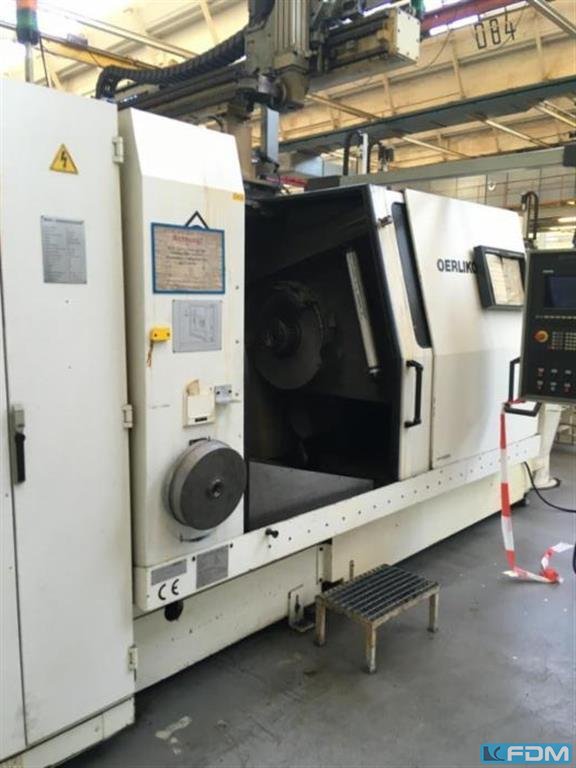

Die C28 kann jedenfalls beides, Rad + Ritzel.
Für das Einzelteilverfahren muss eine C28 jedoch „vorbereitet“ sein. D.h. direktes Messsystem + Teilegetriebebremse Werkstück-Achse + Lizenzdatei zum fertigen von Einzelteil Verfahren.
