Details

Walzdruck max.:

6,1 t

Werkstückdurchmesser:

160 mm

Werkstücklänge:

25 mm

Gesamtleistungsbedarf:

14 kW

Maschinengewicht ca.:

4000 kgs

Raumbedarf ca.:

2,5 x 2,5 x 2,1 m

Beschreibung

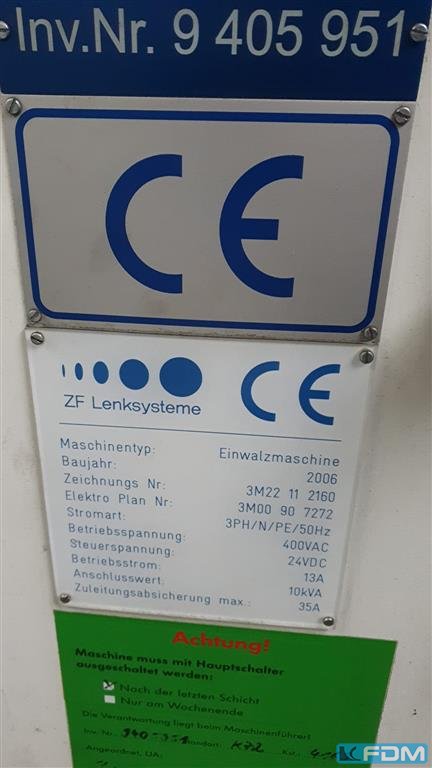

Z F (D)

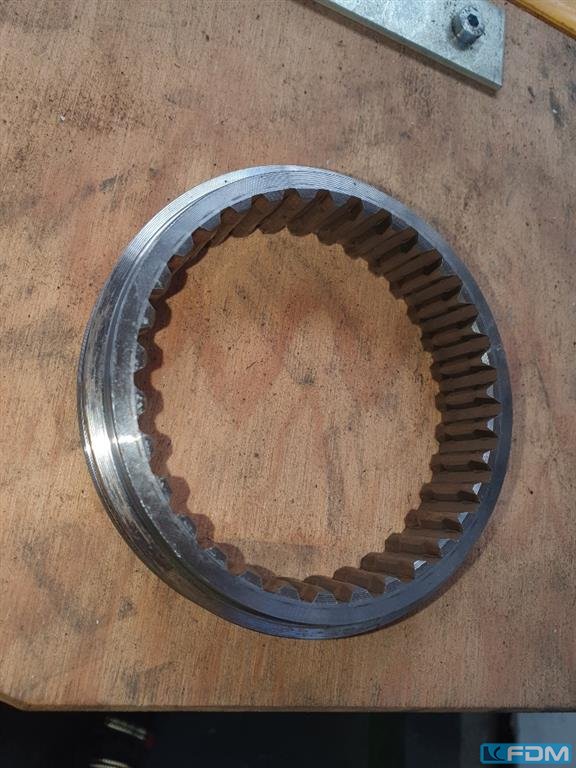

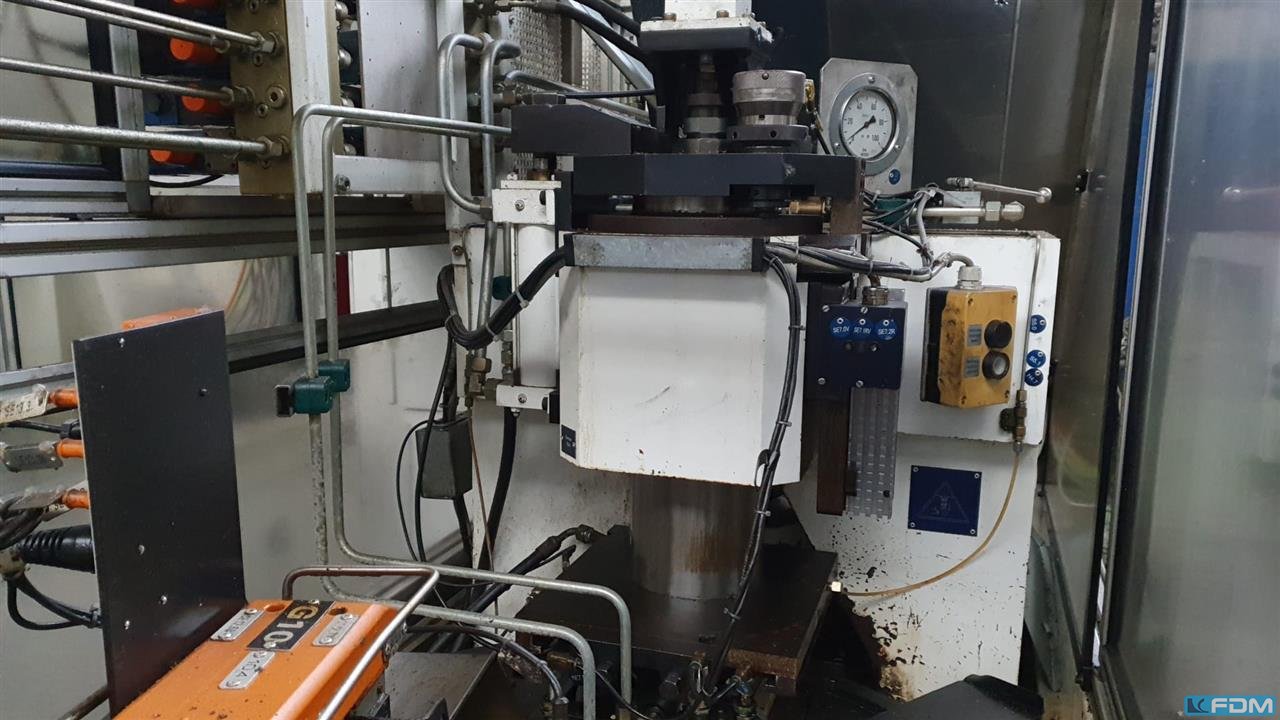

hydraulische Innen-Einwalzmaschine zum kegeligen Einwalzen oder
zylindrischen Hinterwalzen von Profilen an Schiebemuffen, Schiebe-
rädern oder an ähnlichen Teilen.

Werkstück-Innenverzahnungs- eingerichtet ca. 85 mm
Werkstück-Außen- ca. 75 - 140 mm *
Werkstückbreite ca.16 - 36mm

Einwalzdruck stfl. regulierbar (bei 100 bar)6,1to
Walzrad-Drehzahlen stfl. regelbar30 - 300U/min
Achsabstand zwischen Werkstück und Walzrad22mm

Werkstück-Drückring-Außen- eingerichtet160mm *
Drückrad- max.360mm
Weg des Walz-Schlittens max. 60mm

Spindelantrieb ca.6kW
Gesamtantrieb ca.14 kW - 400 V - 50Hz
Gewicht ca.4.500kg

Zubehör / Sonderausstattung

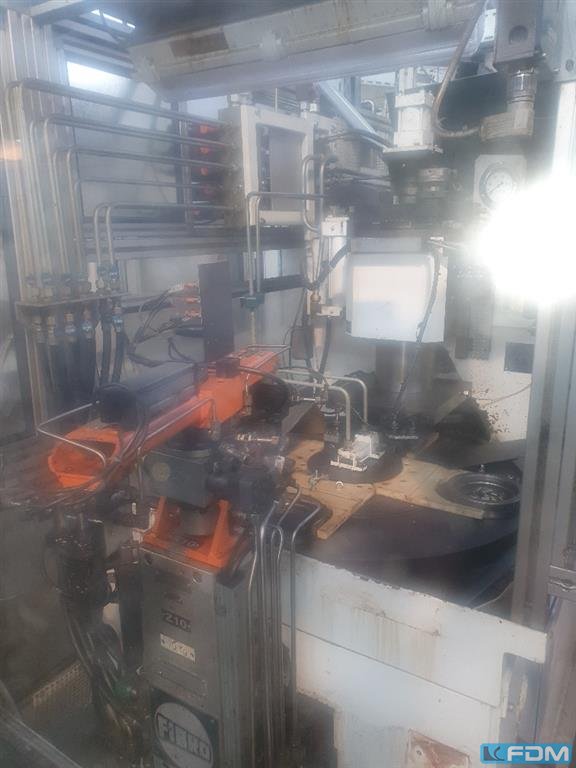

"Die Maschine verfügt über einen Vollautomatischen Arbeitsablauf inklusive einer
Werkstück-Ladeeinrichtung und einer Werkstück-Transporteinrichtung, die Umstellung
auf eine andere Werkstückgröße erfolgt innerhalb von 30 Minuten. Die reine Bearbeitungs-
zeit pro Werkstück beträgt je nach Größe ca. 25 Sekunden. Der Bearbeitungsablauf erfolgt
durch eine SIEMENS-SPS-Steuerung bzw. eine LAUER PCS 900 / BRANKAMP C 90 -
Überwachungssteuerung mit Bildschirm-Anzeige.

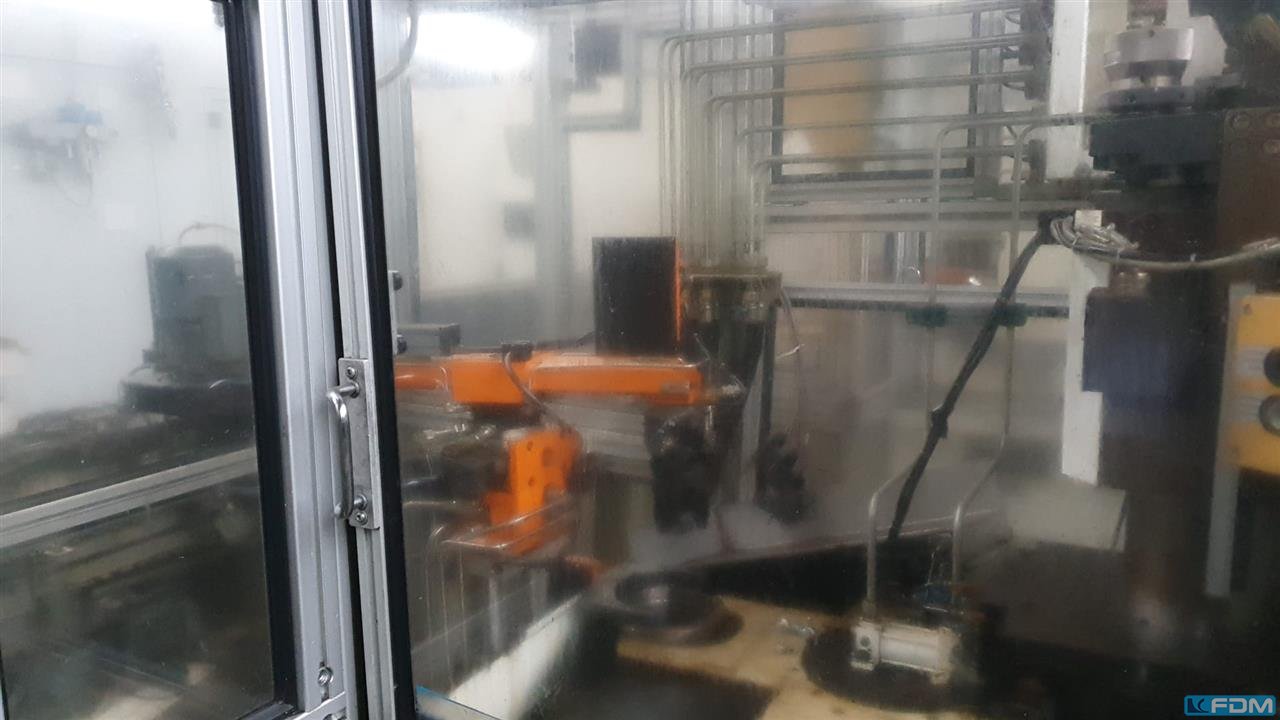

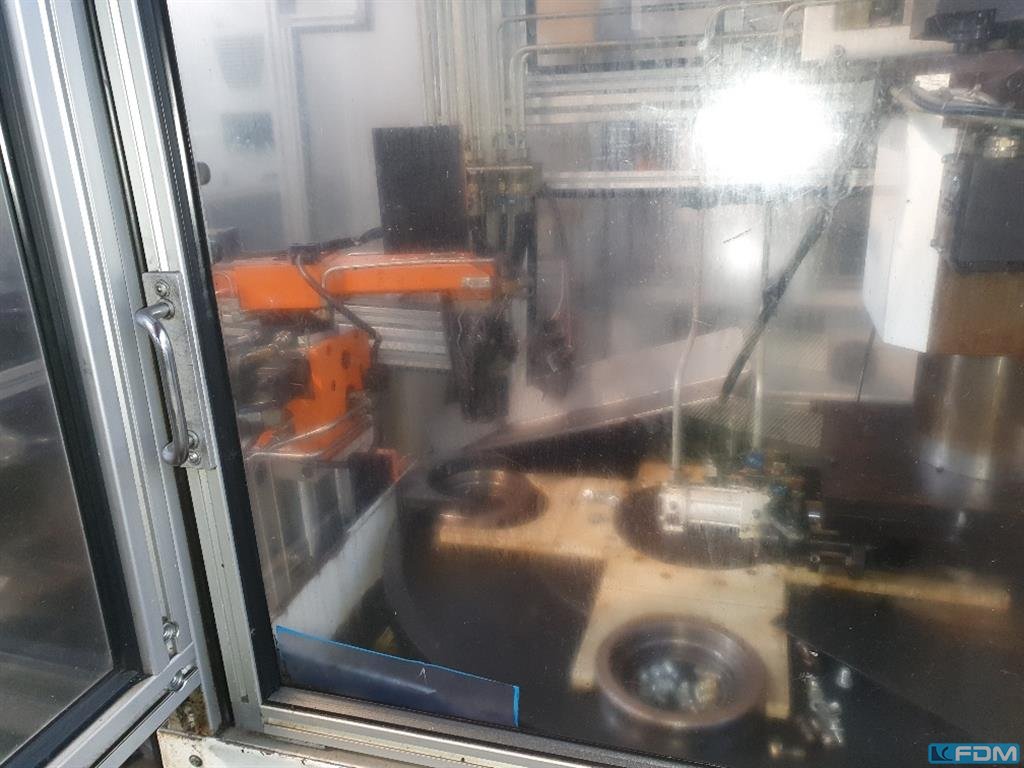

"Werkstück Karussell-Ladeeinrichtung für 18 Werkstücke, mit Werkstück-Kontrollstation sowie
"Werkstück-Pufflager als Zwischenlagerung.

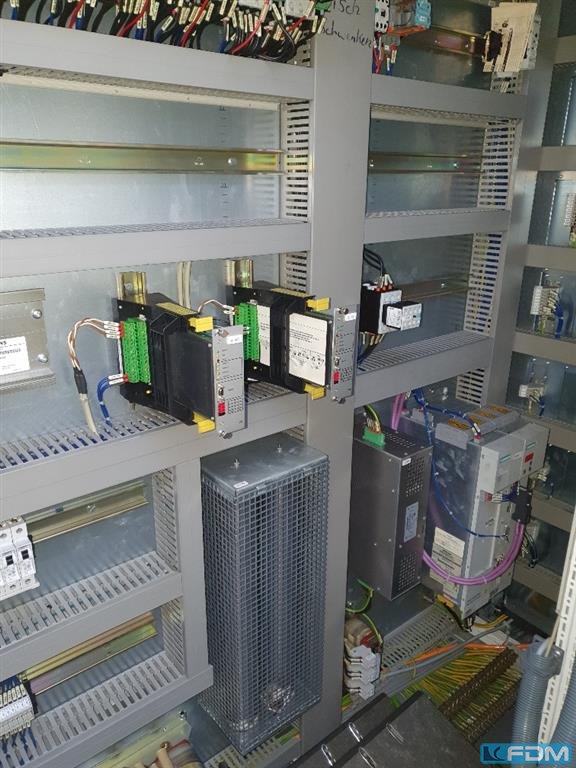

"Separate Hydraulikanlage, separater Schaltschrank, Kühlmitteleinrichtung, etc.
"Die max. Arbeitsbereiche sind ungefähre Angaben und hängen sehr von Werkstück und den
Werkzeuggegebenheiten ab.
