Details

Schneiddicke max.:

0,5 - 70 mm

Einstechen - automatisch:

40 mm

Steuerung:

CNC 2050

Tischgröße:

2x L:1500 x B: 1700 x H: 720 mm

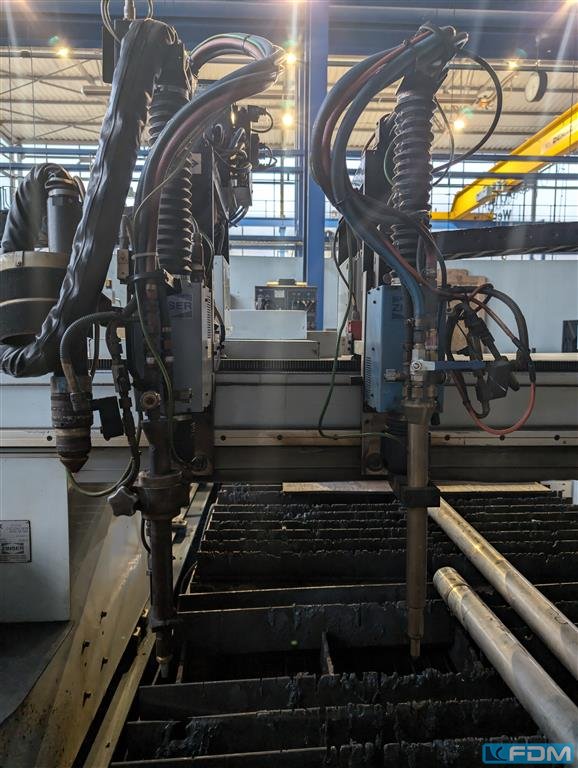

Brennerköpfe:

2 Stück

Maschinengewicht ca.:

6,7 t

Beschreibung

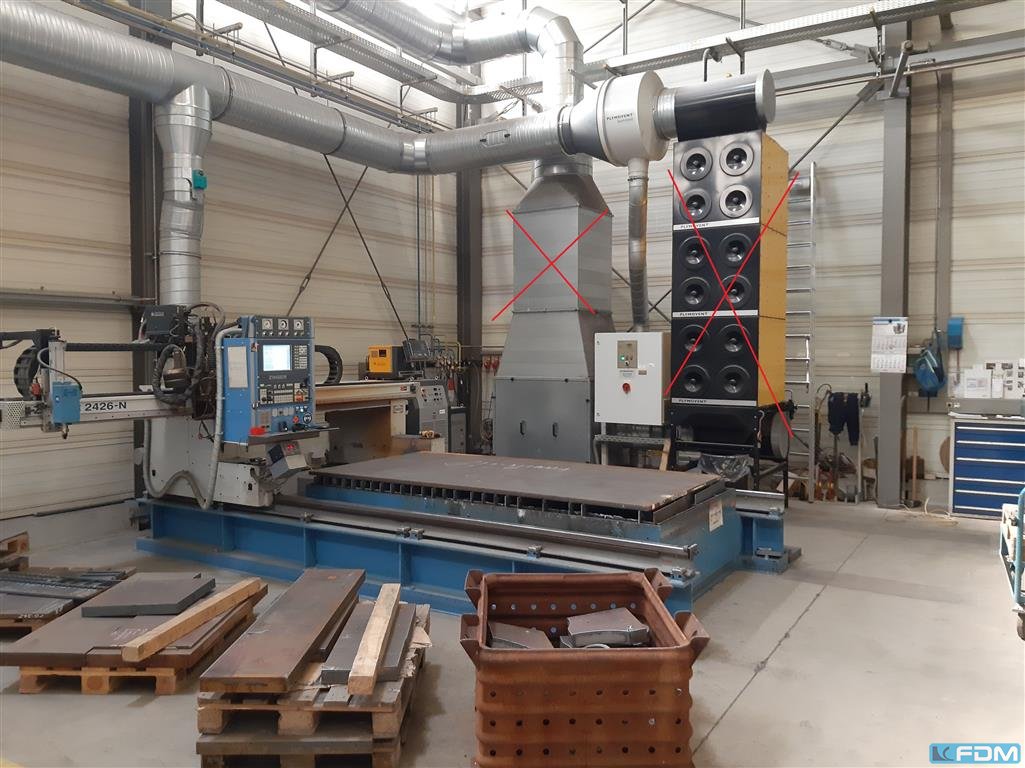

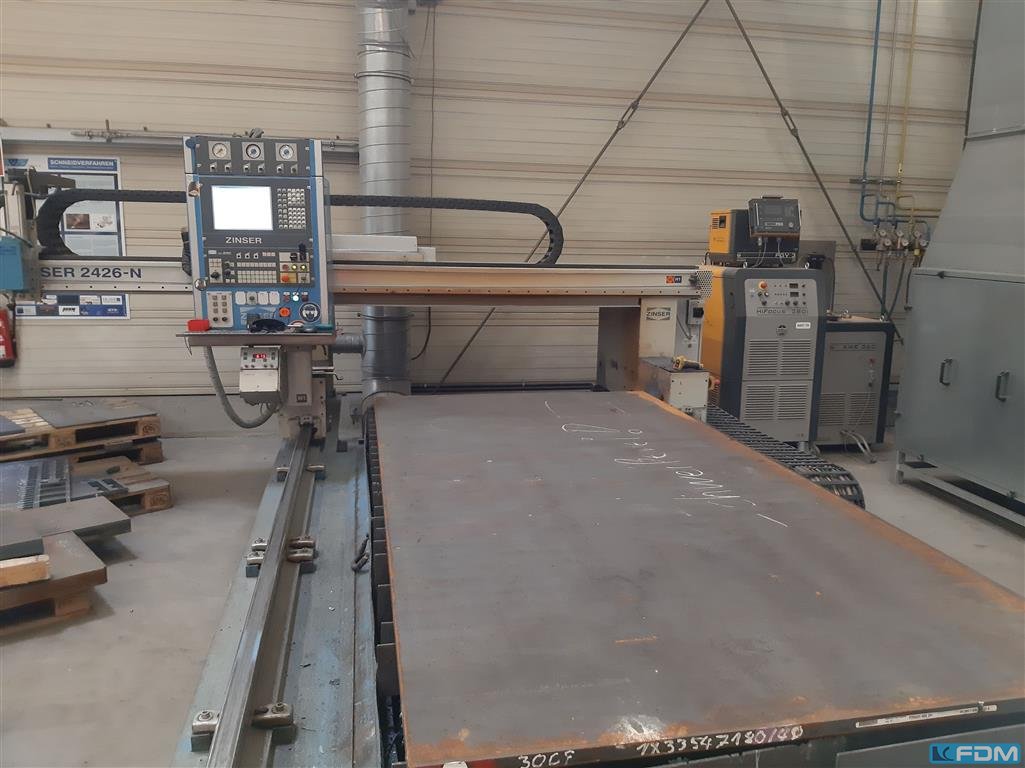

Autogene Brennschneidanlage mit Tisch.
Mit entsprechender Zusatzausrüstung können folgende Verfahren angewendet werden:
Plasmaschneiden; Plasmasignieren; Signieren; Körnen; Anbohren

weitere Angaben:
2x Tische: L:1500 x B: 1700 x H: 720mm, Auflagefläche L: 1500 x B: 1500mm; mit Absauganschluß Ø 320 x 60mm

Abstands-Regelsystem:
-Fabrikat ZAC 2100, Typ 7211-2-100 V02;
-Größe 105 x 165 x 130mm
-24 VDC; Brennerspannung 30 - 300V; Schutzklasse IP50
-Zündhöhe 1 - 25mm in Stufen von 0,2mm
-Schneidhöhe 1 - 12,5mm in Stufen von 0,25mm
-Anstechhöhe zusammen 0 - 20mm in Stufen von 0,5mm

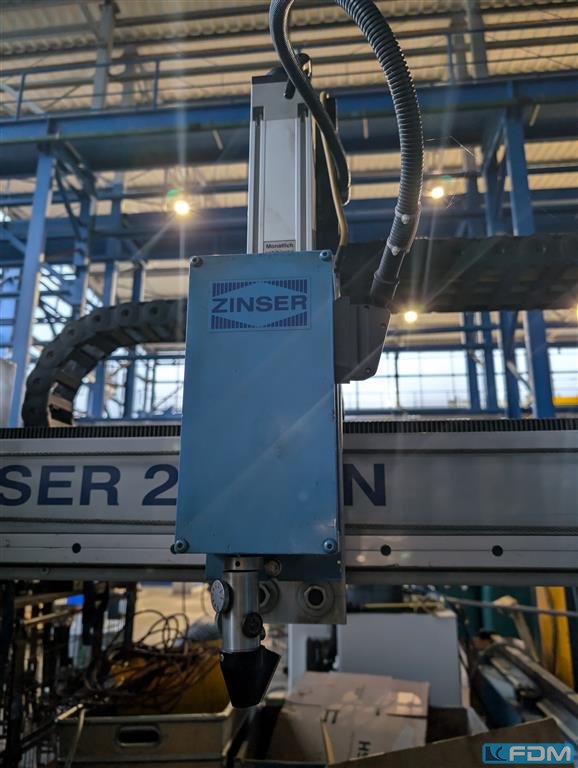

Höhenantrieb:
- Modell Linear Drive, Typ 2203; 24 VDC 100 - 190 Watt; Hub 220mm

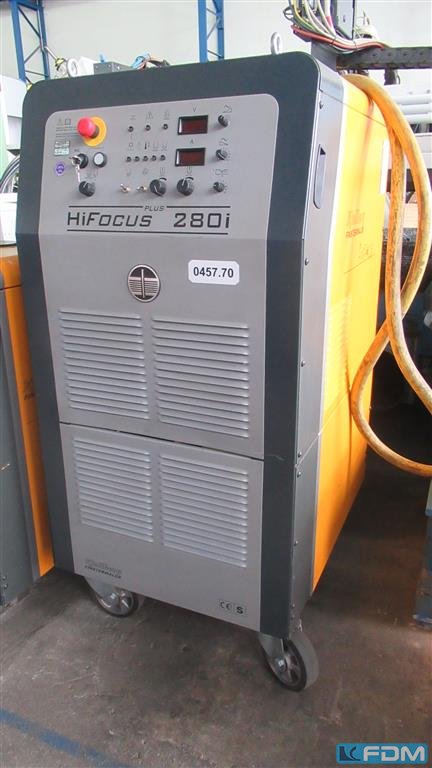

Lasergenerator:
-Hersteller Kijellberg, Typ HiFocus 280i, Schweißgleichrichter
-Leistungsbereich 10A / 84V - 280A / 192V; Schutzspannung IP22; Kühlart AF; mit 2x Kühlanschluss 1/2"

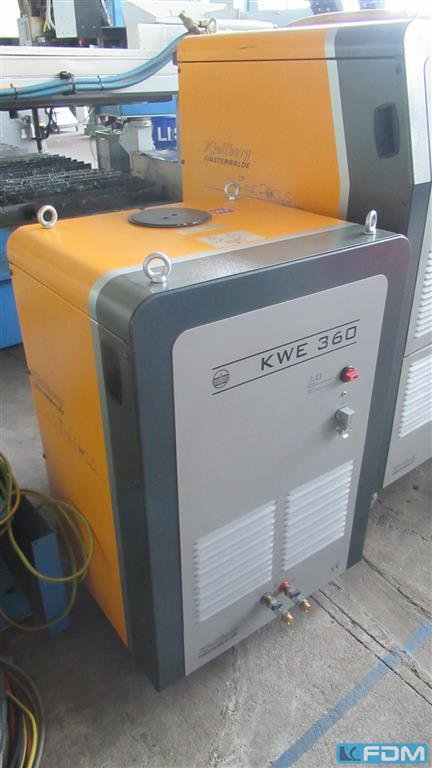

Rückkühler:
-Hersteller Kijellberg, Typ KWE 360
-Arbeitsspannung U1 400V / 2,5A; Schutzart IP22; Kühlmittel von Kijellberg-Mischung; mit 2x Kühlanschluss 1/2"
