Details

x-Weg:

1500 mm

z-Weg:

1300 mm

Steuerung:

YASNAC XRC Steuerung

Gesamtleistungsbedarf:

3,3 kVA

Gesamtgewicht ca.:

3.200 kg

Beschreibung

Schweiß-Roboter-Anlage besteht aus:

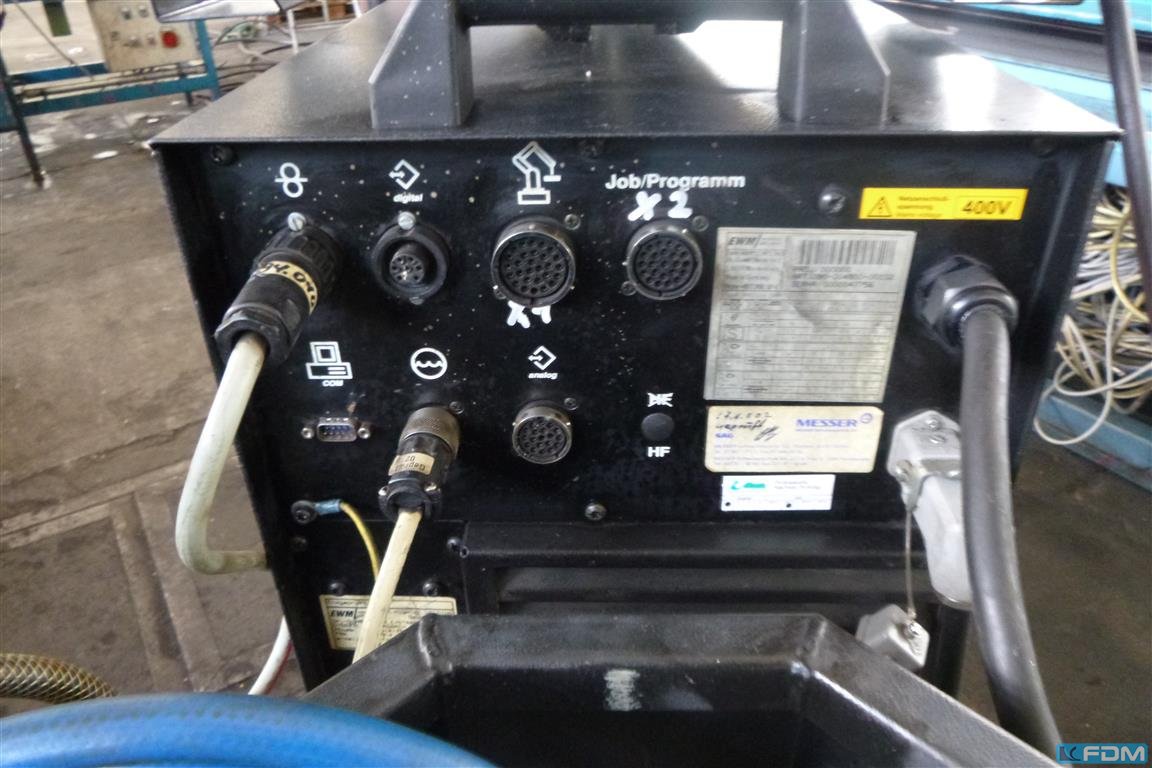

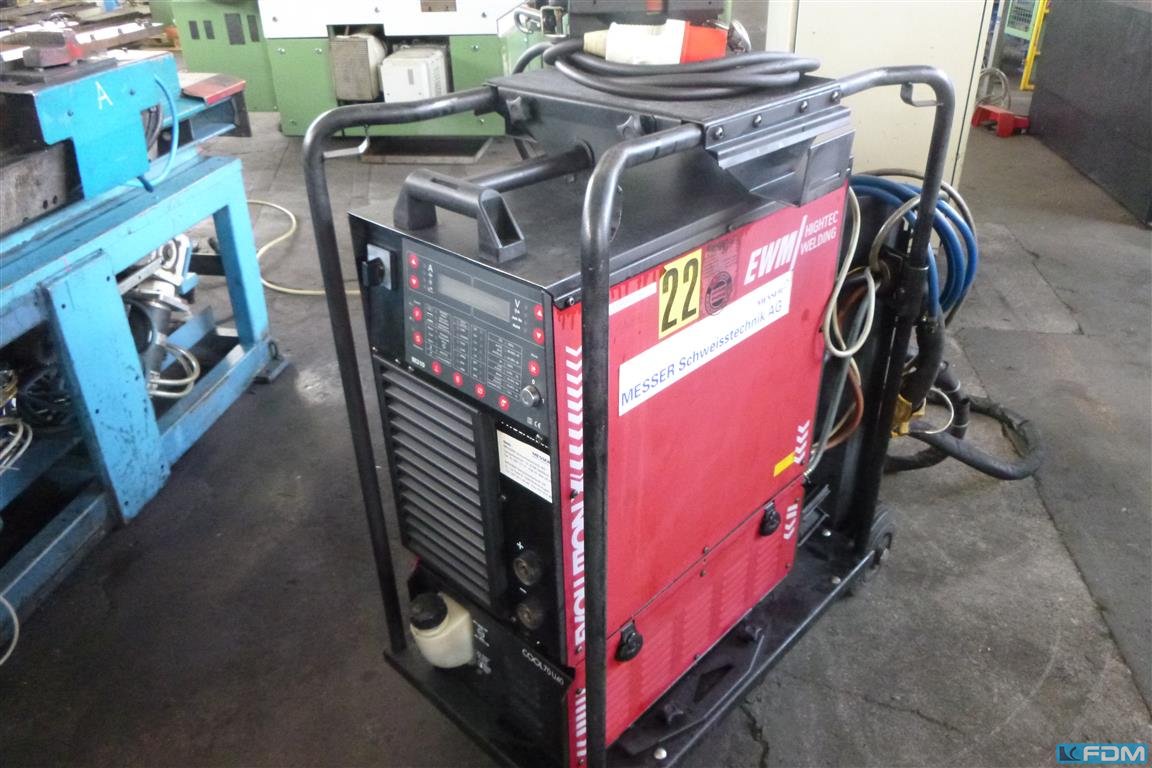

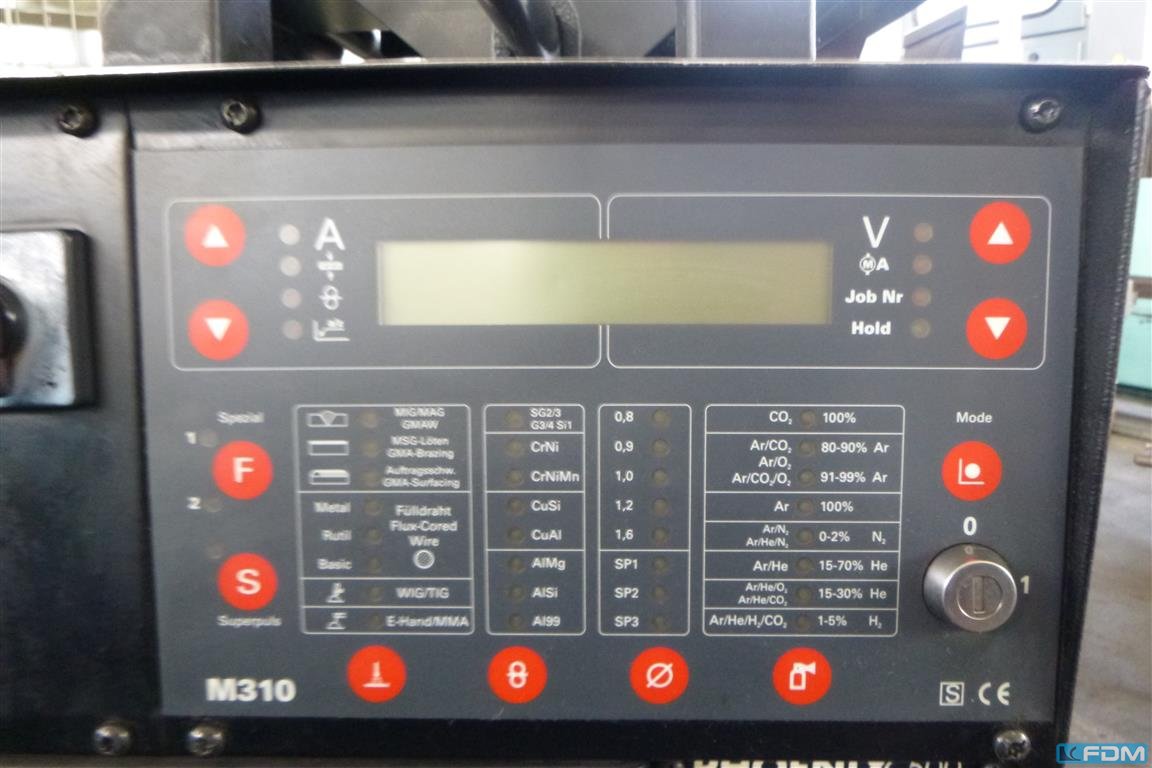

-Schweißgleichrichter MESSER, Typ Phoenix 500TG; MIG-MAG / WIG und E-Schweißen bis 500A; Luft-Kühlung; Schutzart IP 23
-Drahtvorschub EWM, Typ Phoenix Drive 4 ROB WE, Draht Ø 1,0 - 1,2mm, Vorschub 0,5 - 24 m/min., Schutzart IP 23
-MIG/MAG Schutzgas-Schweißbrenner BINZEL für Draht Ø 0,8 - 1,6mm

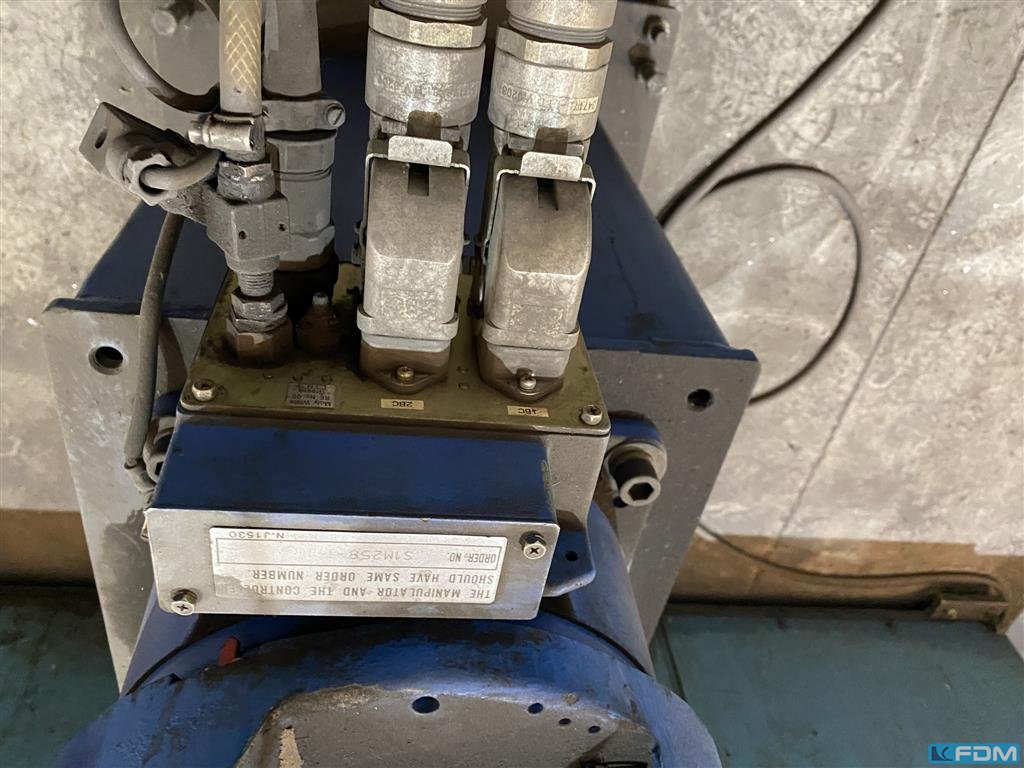

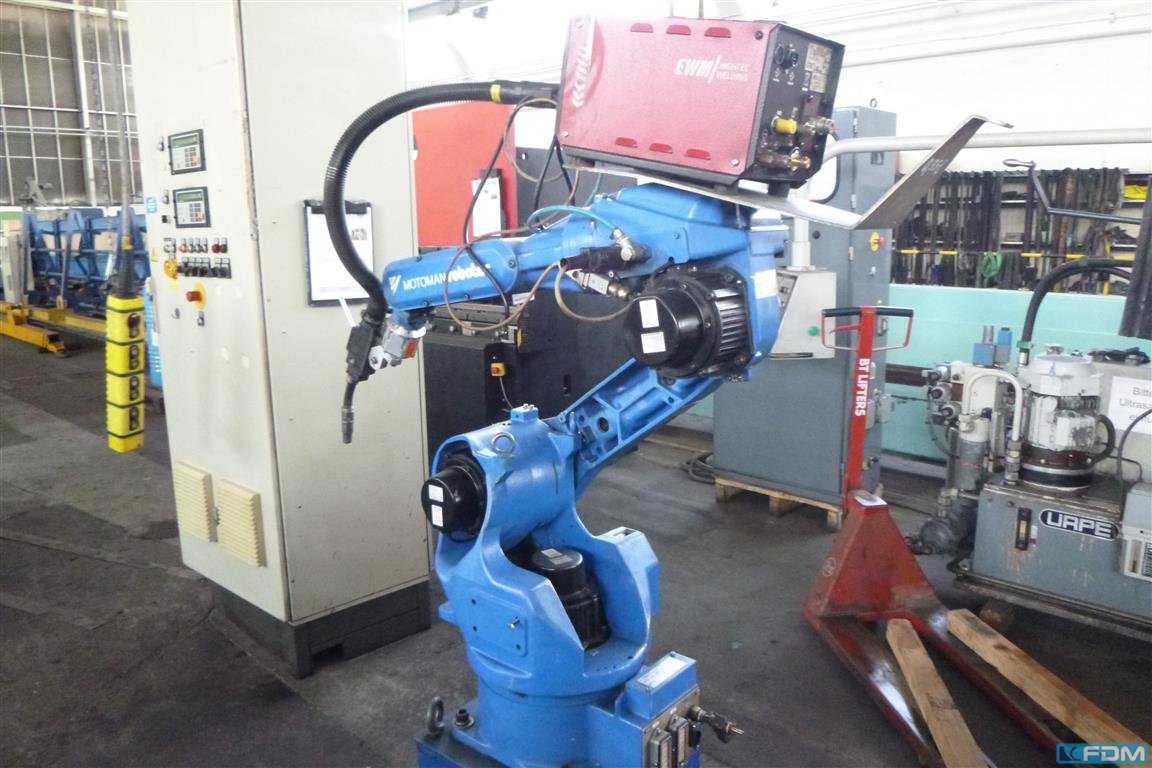

-Roboter ERCS UP6-RE00 mit Steuerung YASNAC XRC Steuerung, Verfahrwege Y-Weg=1.500mm und Z-Weg=1.300mm, Kreisbewegung schwenken=ca. 90° rechts/links, Schwenkradius=1.000mm, drehen 360°,
Schweißpistole drehen 360° mit Ausladung max/min.: 1.500 / 500mm
-1x Schaltschrank L:900 x B:900 x H:2500mm

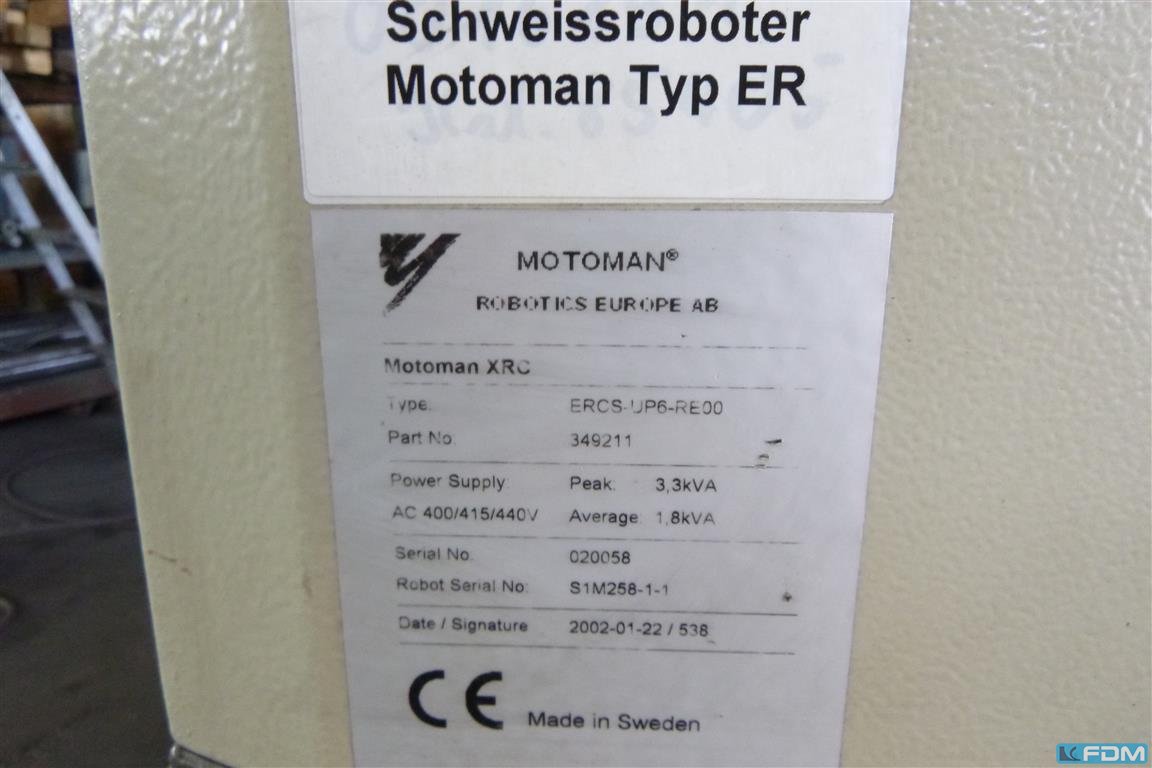

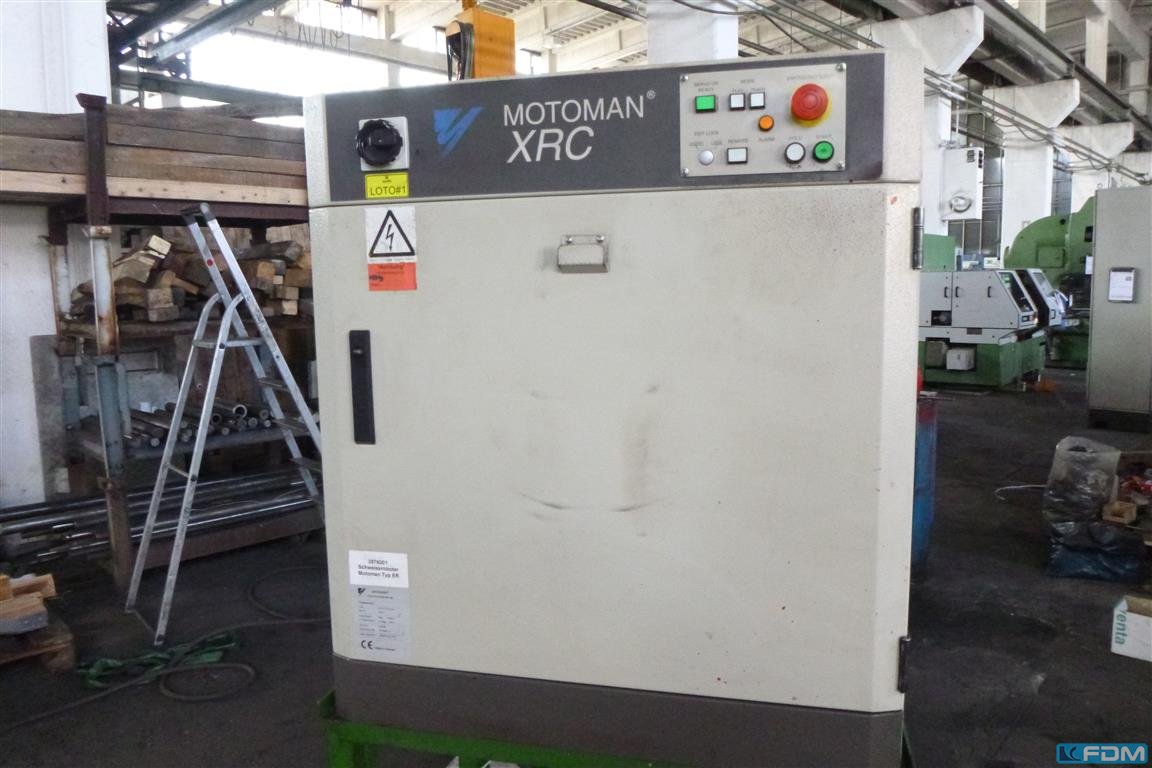

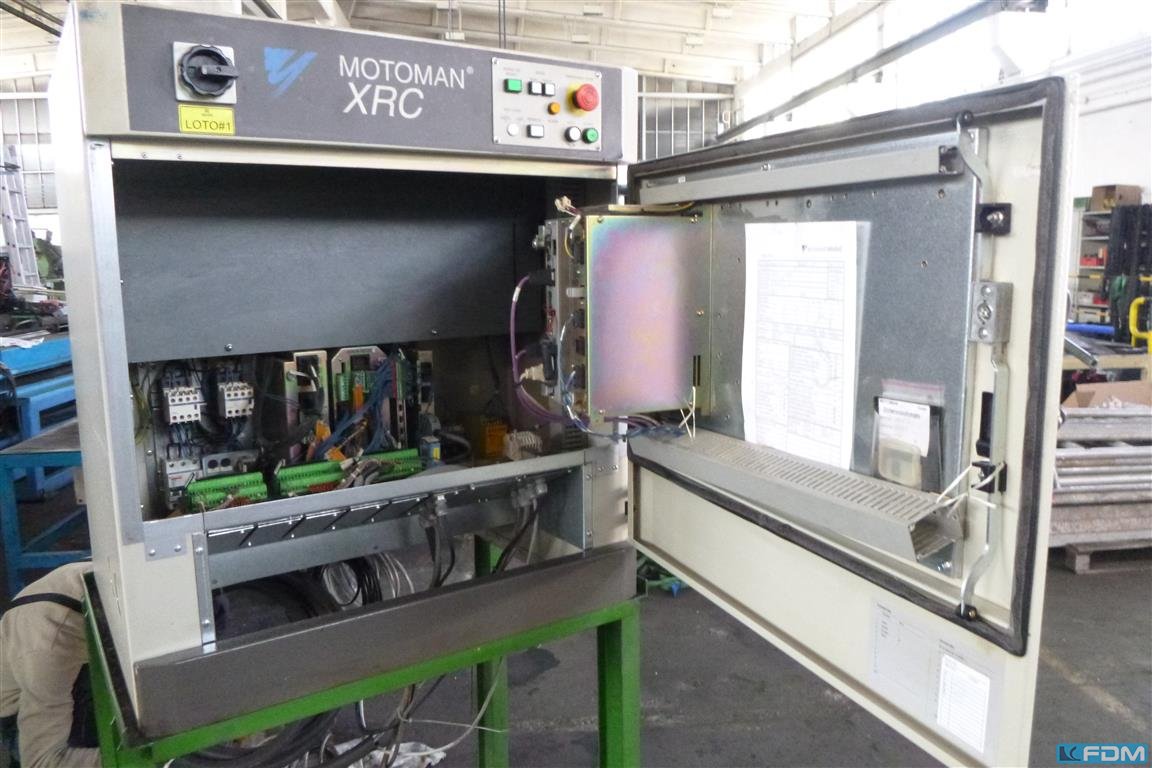

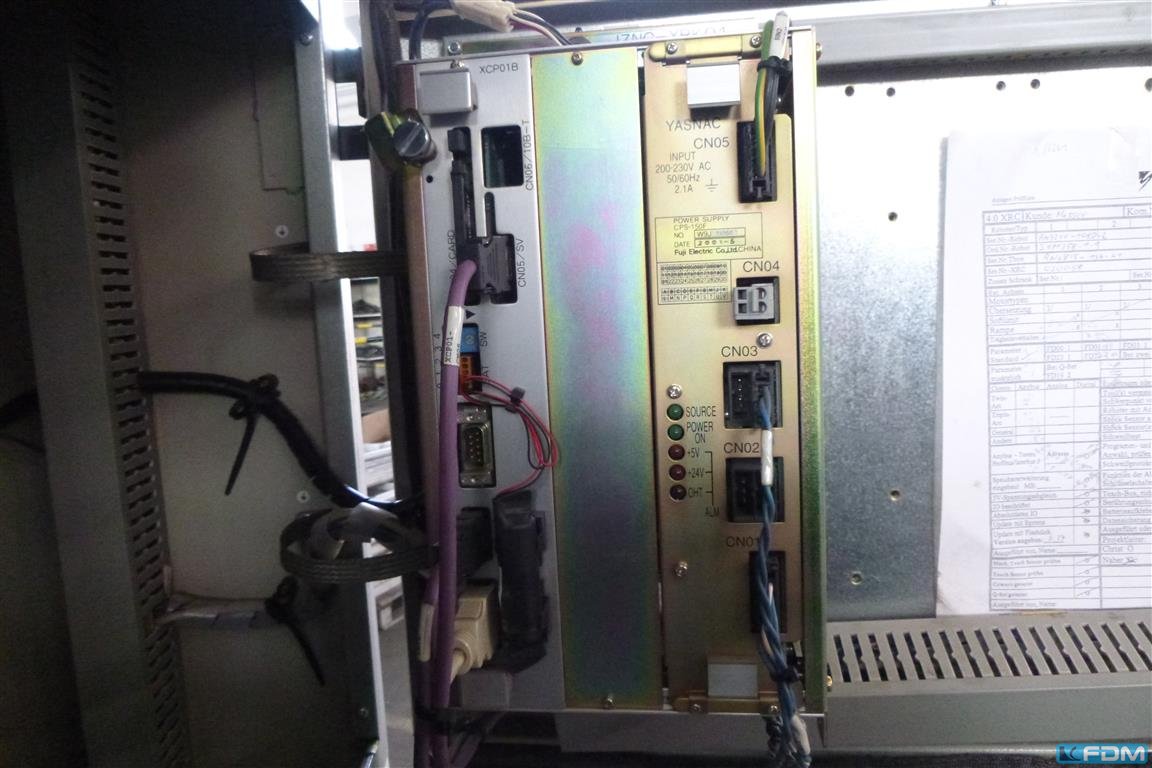

-1x Steuerschrank ERCS-UP6-RE00, Steuerung 4.0 XRC, L:610 x B:800 x H:900mm

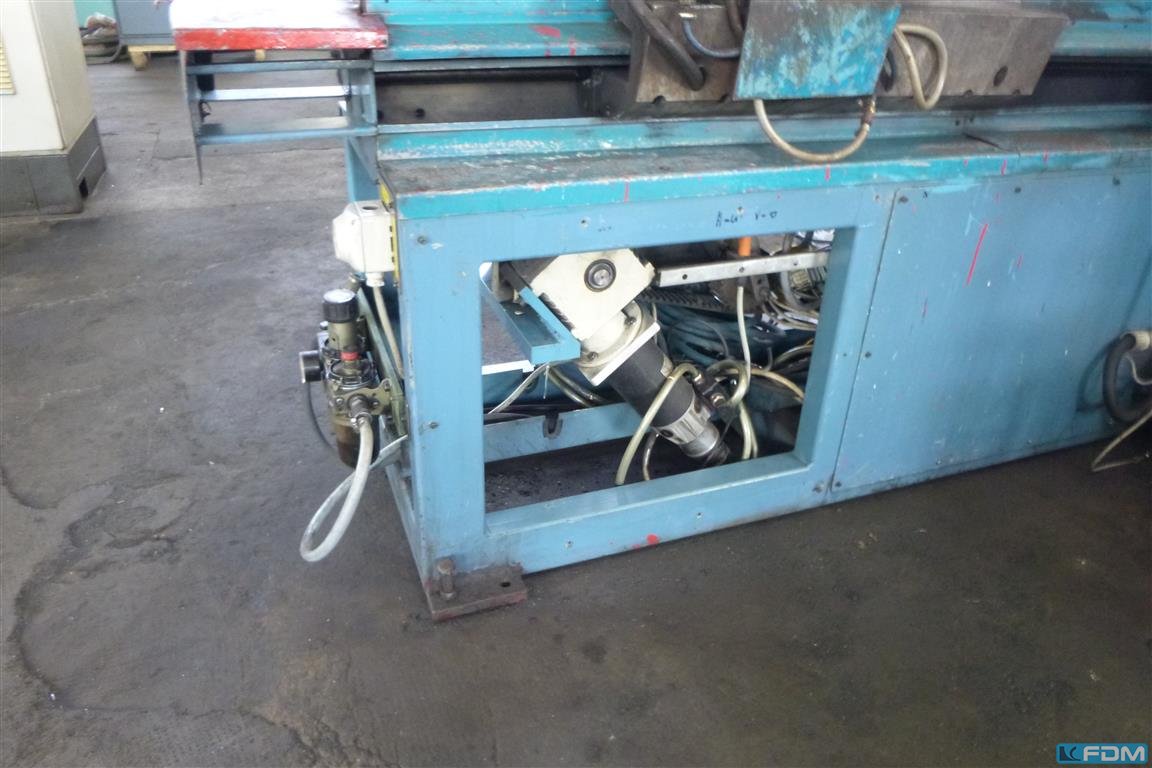

-1x Schweißtisch L:4.400 x B:550 x H:1.100mm, mit Pressluftanschluß 10 bar, Arbeitsbereich LxB 1.200 x 340mm, X-Weg 3.250mm
weiterhin:

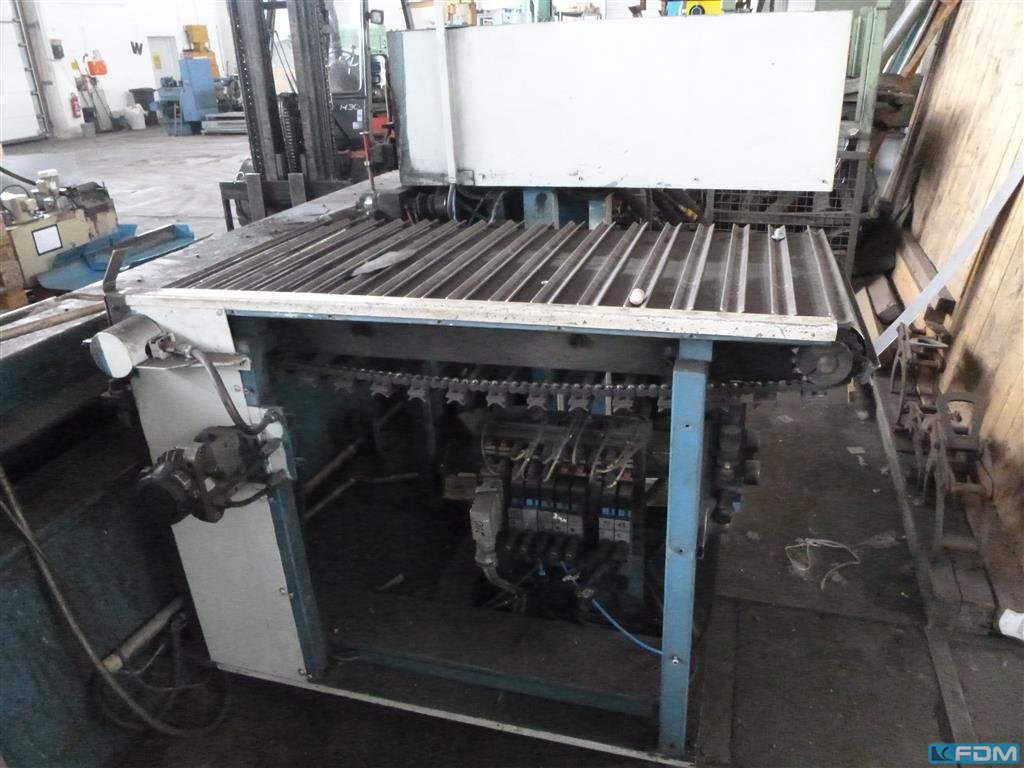

1x Richtstation DETEC Fertigung (mit Arbeitstisch und Richteinheit)
1x Stumpfschweißstation mit Zuführungtisch
