Details

Tragkraft:

1,0 t

Ausladung:

ca. 5000 mm

Höhe Unterkante Ausleger:

3200 mm

Auslegerlänge ab Mitte Säule:

4500 mm

Säulendurchmesser:

406 mm

Drehung:

120° °

Kraneinstufung:

DIN 15018 H2B3

Abmessungen L x B x H:

Kran: 4,62 x 0,62 x 3,5 m

Abmessungen L x B x H:

Ausleger: 7,6 x 0,66 x 0,37 m

Beschreibung

Der Säulenschwenkkran / Säulendrehkran besteht aus folgenden Hauptgruppen:
Standsäule
Ausleger (Transportmaße L: 7600mm x B: 660mm x H: 370mm)

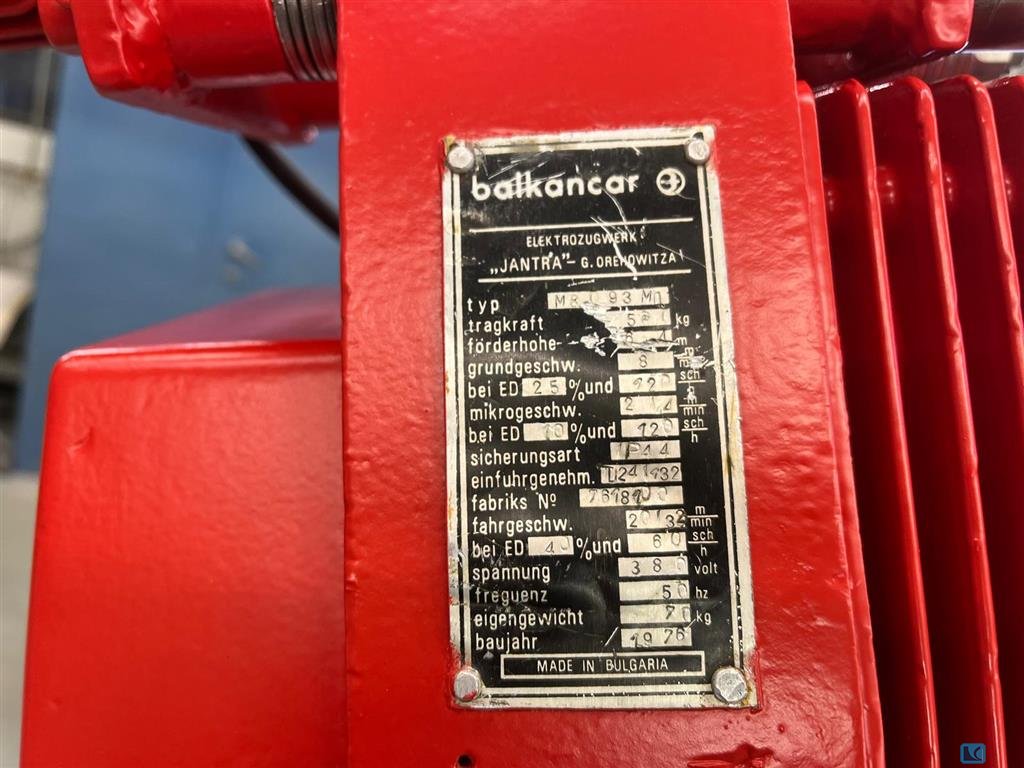

Hubwerk: Balkancar Typ MB 093n, 500kg; Förderhöhe 4 Meter; Lastkettentyp 7,2 x 21 Doppelkette; Haken/Flasche mit Seilsicherung; Hängetaster
Bauform 071/53
Schwenkbetrieb manuell
Ausladung Säule bis Kranhaken = 4.000mm
Höhe der Säule = 3.200mm; Laufbreite auf Ausleger = 180mm
Säulenfuß Flansch Ø 700mm; Teilkreis Ø 520mm, 12 Bohrungen Ø 31mm
