Details

Tragkraft:

75 t

Spurweite Mittenmaß:

2400 mm

Gesamtbreite:

2570 mm

Gewicht:

ca. 7,3 to pro Hubwerk t

Beschreibung

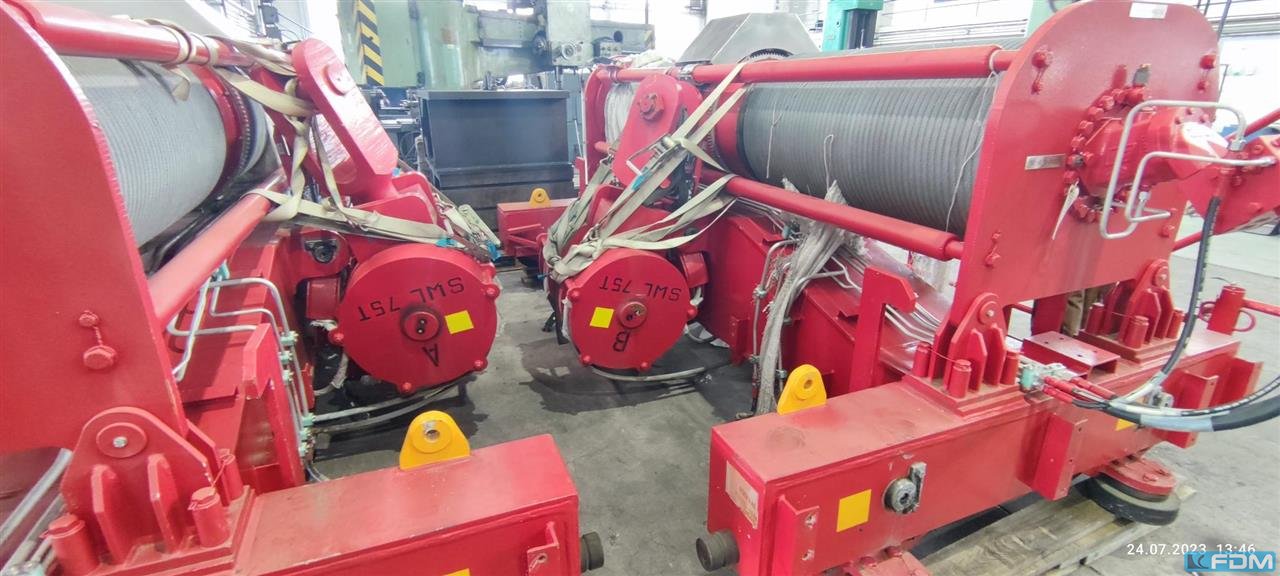

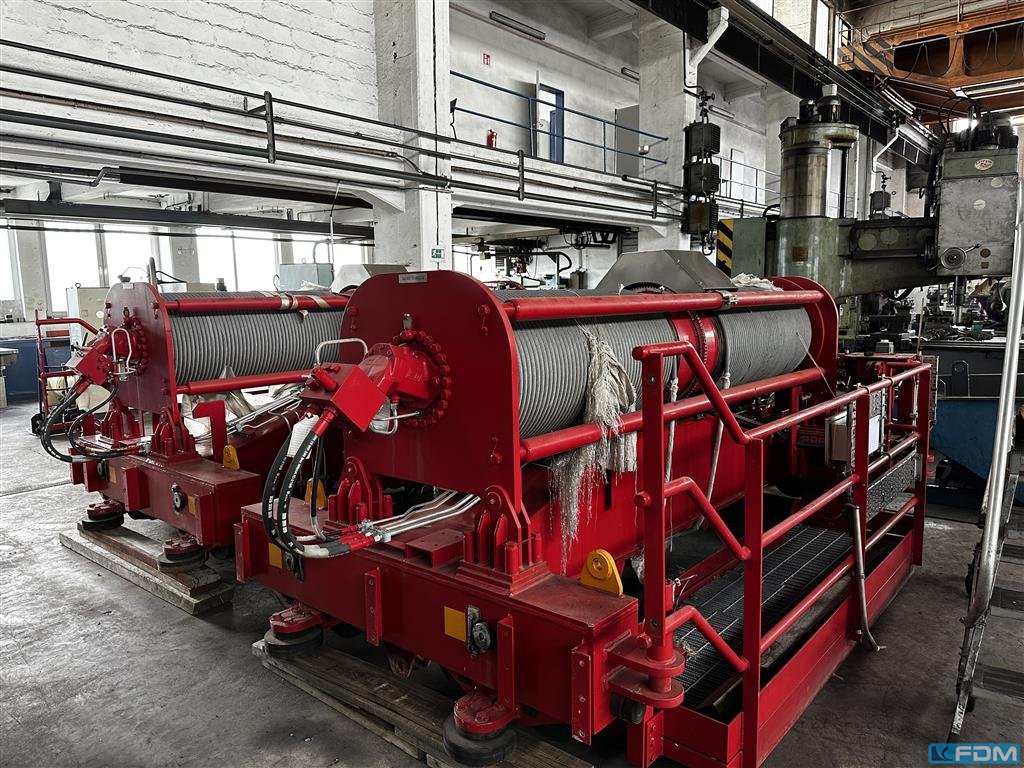

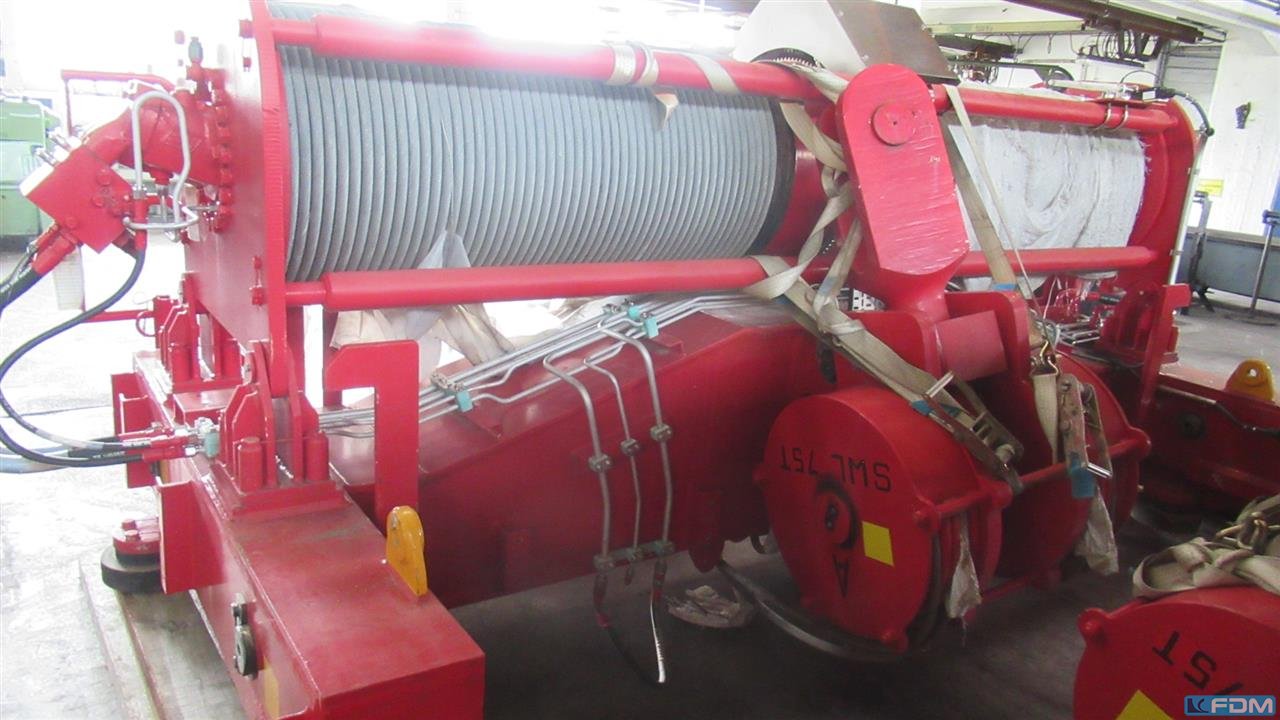

4 Stück Laufkatzen/Seilzug/Hubwerke mit je 75to, begehbar
externe Bedienung

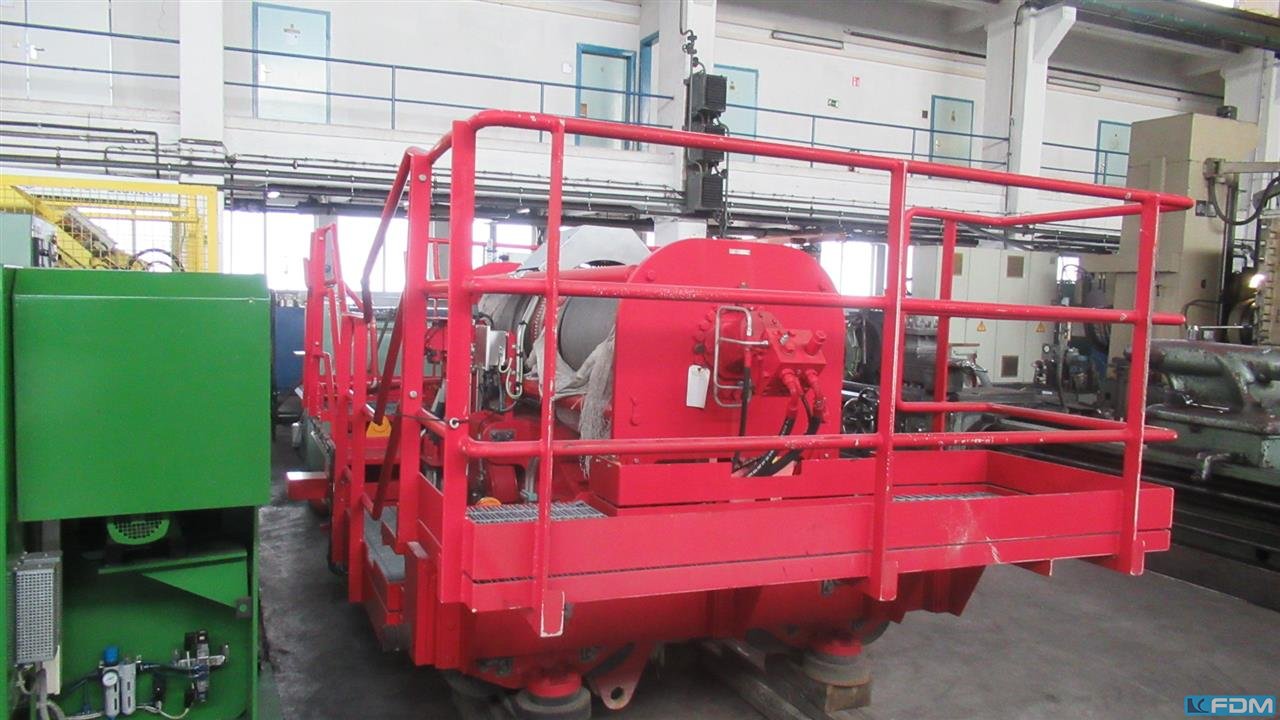

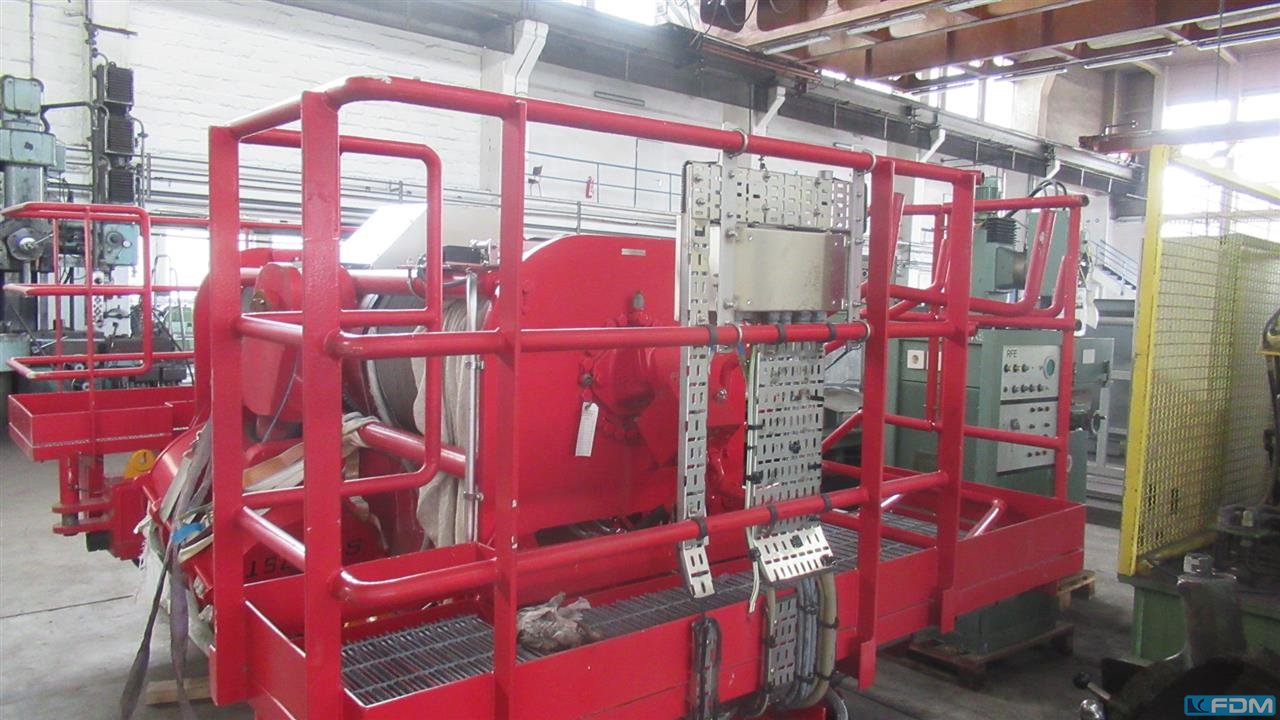

Nr. 2: TAG No. 10-MX0214 (mit 3 Laufgängen und Handlauf) Größe: L: 4,5 x B: 2,3 x H: 1,7m
Nr. 1: TAG No. 10-MX0215 (mit 1 Laufgang und Handlauf) Größe L: 4,5 x B: 1,2 x 1,7m
Nr. 3: TAG No. 10-DV0324B (mit 1 Laufgang und Handlauf) Größe L: 4,5 x B: 1,2 x 1,7m
Nr. 4: keine TAG Nr. Angabe (ohne Kranhaken)

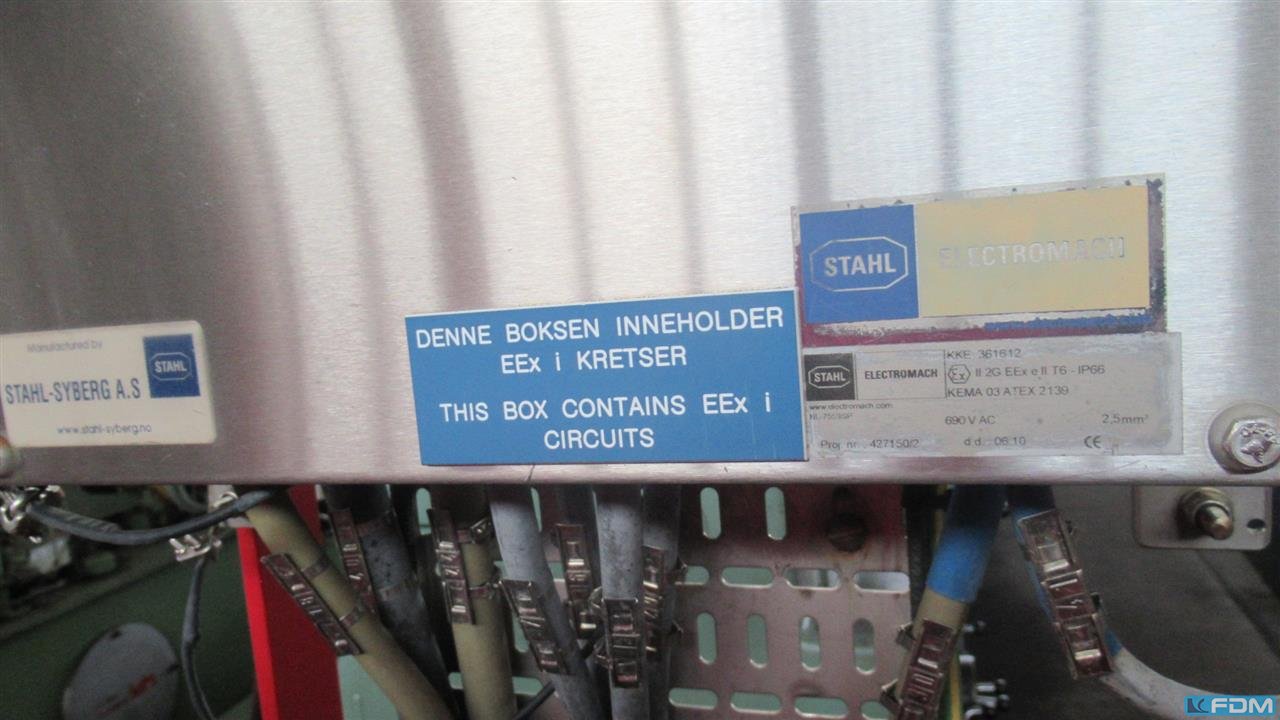

Die Hubwerke sind mit einem hydraulischen Antrieb (EX)
Seilflaschen mit 8 Strängen für 28 Meter ohne Lasthaken
Lasthaken Seil 2x Doppelseil Ø 22mm, Aufnahmebolzen Ø 90mm, 1 Hubwerk hat keinen Kranhaken

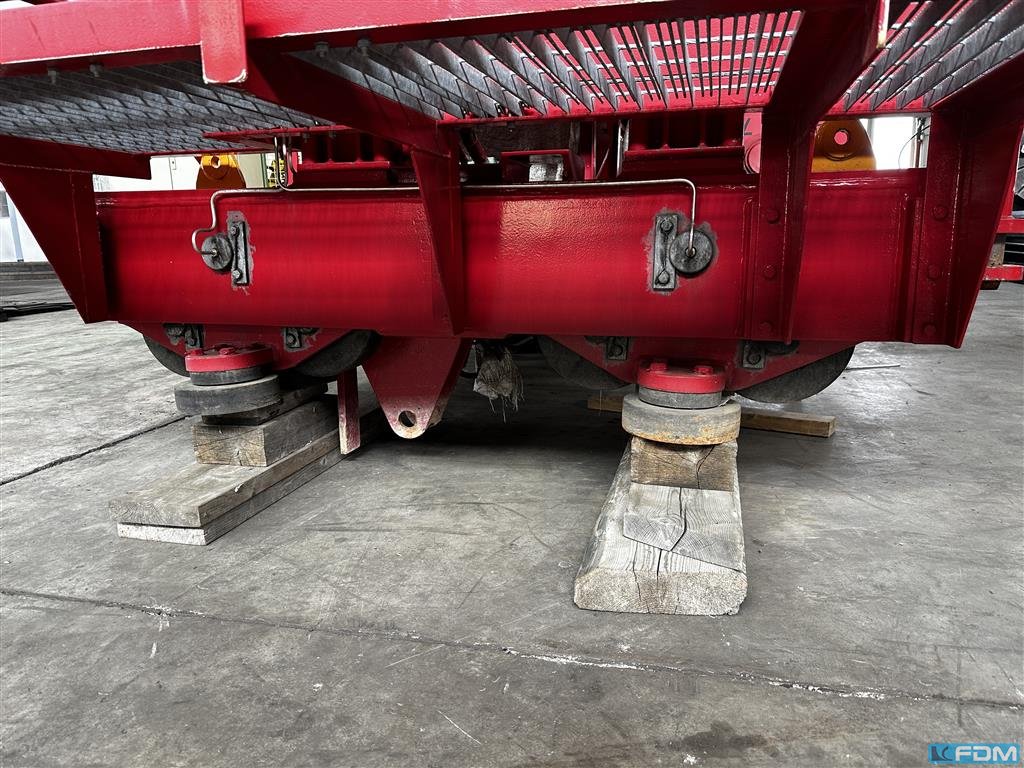

Fahrwerk:

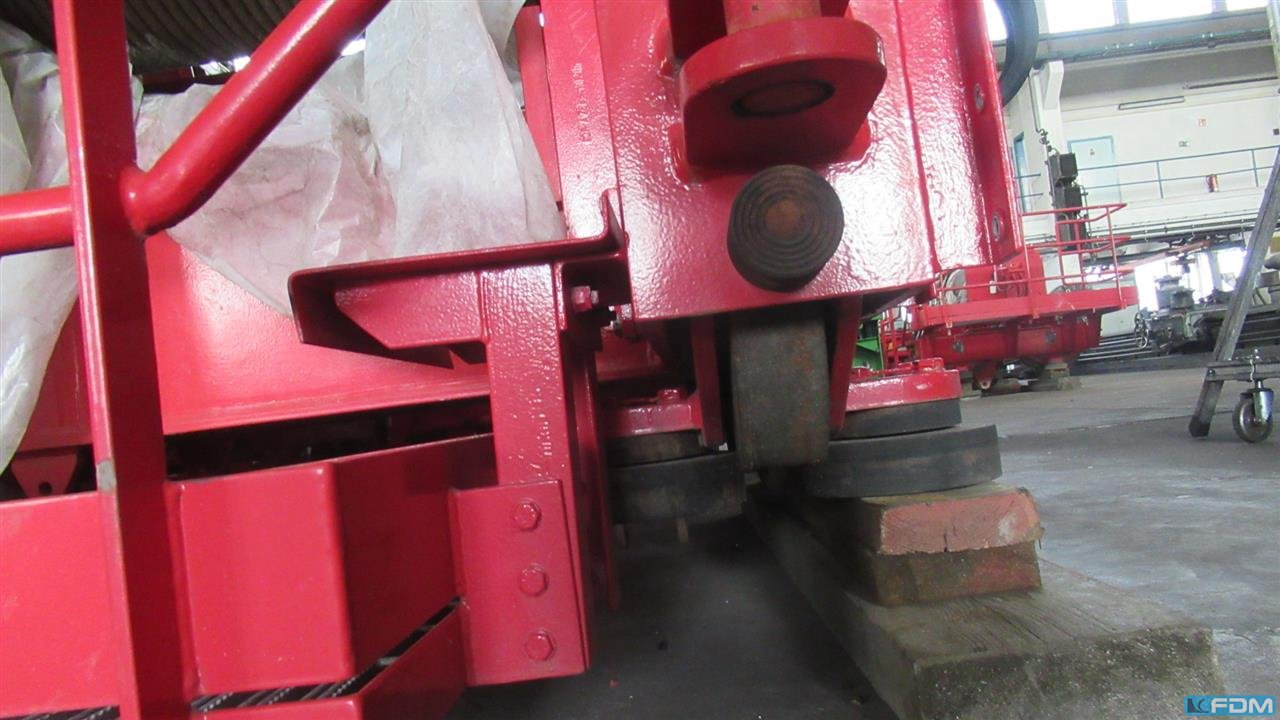

2x beidseitiger Doppelräser, Ø 280 x 80mm, Achsabstand 350mm, Spurmaß 2,400mm, Mittenstand 1100mm
4x 2-Paar Stützräder Ø 233 x 58mm, Achsabstand 3500mm
