Details

Planscheibendurchmesser:

800 mm

Breite:

140 mm

Gewicht:

330 + 50 kg

Beschreibung

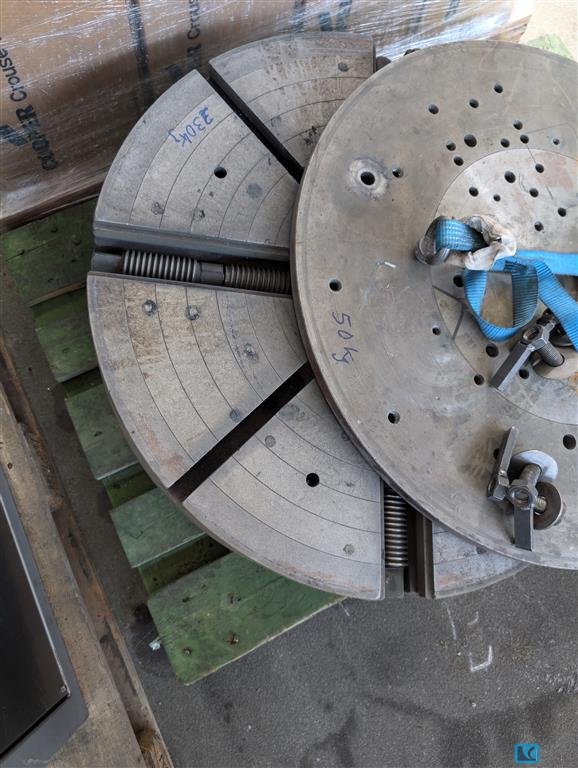

Diese Planscheibe hat keine Spannpratzen. Gespannt wird über die dazugehörende Spannscheibe Ø 790 x 26 mm.
Die Spannnuten Länge 300mm, sind strahlenförmig angeordnet.
T-Nuten nach DIN 650: a=22mm; h=37mm; b=40mm; c=17mm
Flanschenaufnahme:
Aufnahmefläche AußenØ 410 mm und Innen Ø 195 mm
6x Spannbolzen im Teilkreis Ø 235 mm
Spannscheibe:
4x Durchgangsbohrungen Ø 20,5 im Teilkreis Ø 630 mm angeordnet
div. Spannbohrungen M20 / M16 und M12 verteilt angeordnet
Ausstattung:
4Stück Spannschrauben M20 mit Spanneisen
