Details

x-Weg:

1500 mm

y-Weg:

1000 mm

z-Weg:

1000 mm

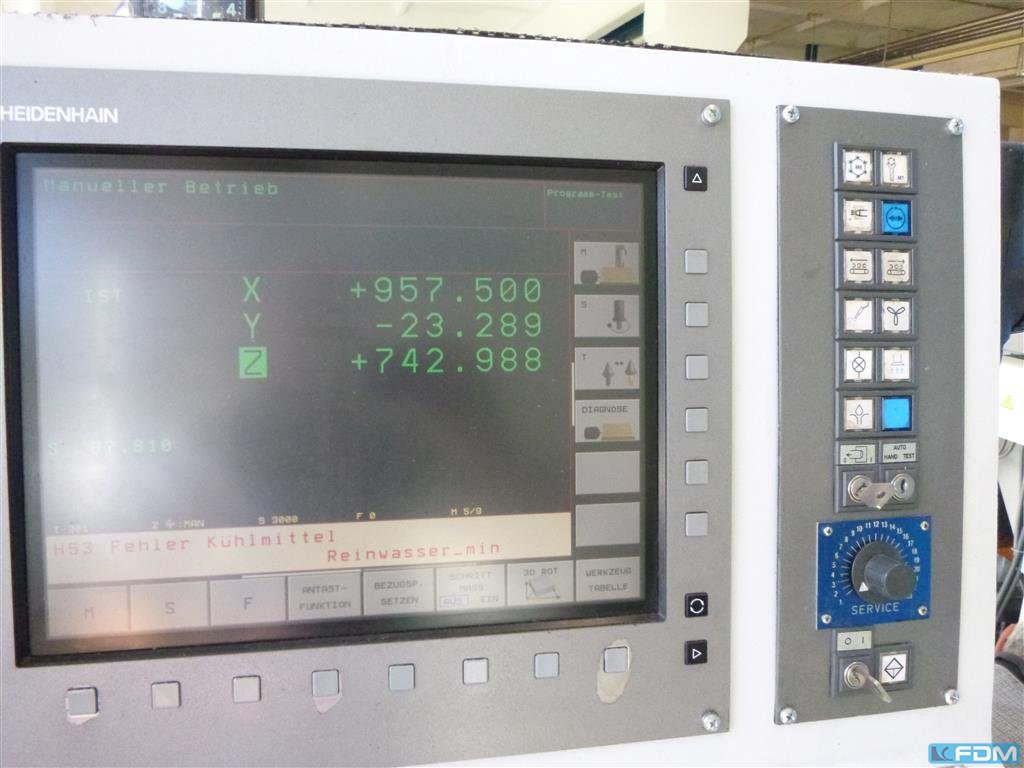

Steuerung für Programm:

TNC 530

Betriebsstunden Spindel:

noch nicht bekannt h

Frässpindeldrehzahlbereich:

1: 30 bis 930 und 2: 930 bis 4000 / steples U/min

Werkzeugaufnahme:

horiz./vertical: SK 50 (DIN 69871/Din 69872 Form A)

Drehmoment an der Spindel:

1000 Nm

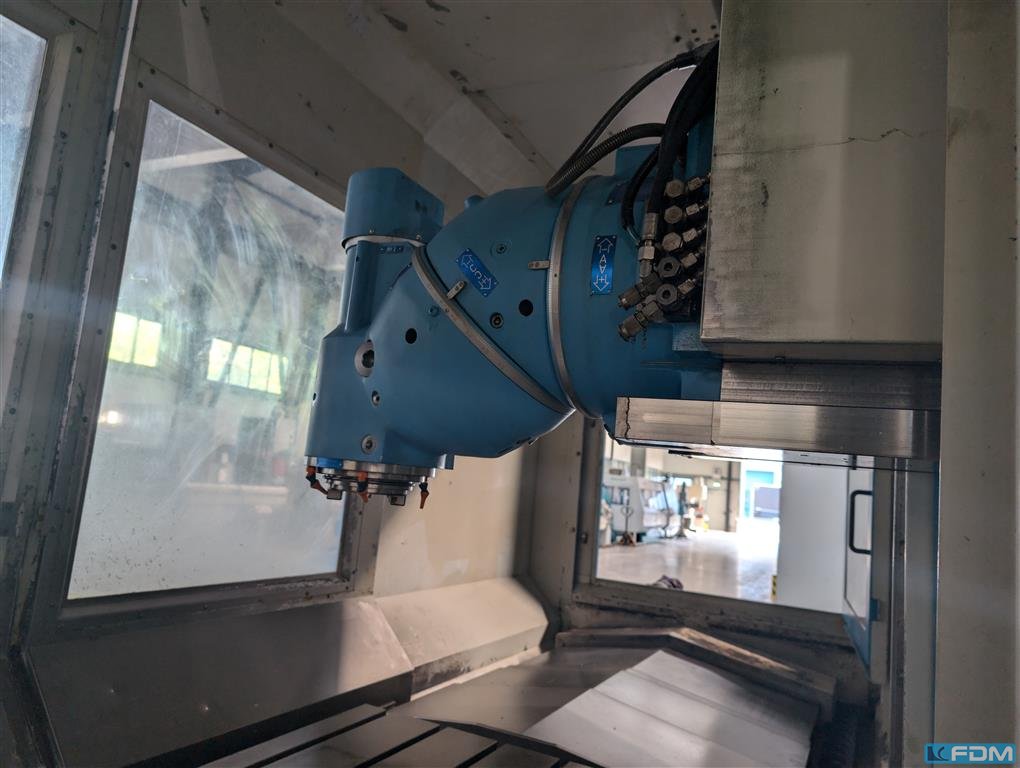

Spindelkopf schwenkbar links und rechts:

90 °

Vorschub:

1 - 6000 mm/min

Vorschubkraft:

30 kN kN

Eilgang:

15 m/min

Anzahl der Werkzeuge:

1 St.

Aufspannfläche Tisch L x B:

1600 x 800 mm

Tischbelastung:

40 kN kN

Betriebsspannung:

400 V / 50 HZ V

Gesamtleistungsbedarf:

42 kW

Maschinengewicht ca.:

15,2 t

Abmessung Maschine ca. LxBxH:

3,1 x 4,7 x 2,6 m

Abmessungen:

Kühlfilter: 1,9 x 1,6 x 1,4 mm

Raumbedarf ca. LxBxH:

ca. 38,5 m² m²

Druckluft:

6,3 bar

Beschreibung

Anwendungen:
Fräsen, Bohren; Gewindeschneiden, Ausbohren
mit direkte codierte Längenmesssysteme
die Führungen der 3 Achsen sind Flachführungsbahnen
Fräskopfstellung gesteuert +/-90°
IKZ und Außenkühlung
Frässpindel Nennantriebsleistung 22 kW
mit integrierten Hydraulik Aggregat bis 100bar Betriebsdruck
mit Kühlmitteleinrichtung, mit Hochdruckpumpe 60 bar (Innenkühlung), Nennfördermenge 20 l/min. und Niederdruckpumpe 4 bar (Außenkühlung) sowie Sprühpistole
Kompaktbandfilter RESY REBER SYSTEMATIC GmbH, Typ KBF 452/710
Scharnierband Späneförderer DGS, Typ SSF 600 P50 BJ 2004

Zubehör:
Messtaster SK40
Referenzwerkzeug SK40
Fräskopf SEMPUCO
