Details

Drehdurchmesser über Bett:

850 mm

Drehdurchmesser über dem Planschlitten:

580 mm

Drehlänge:

4000 mm

Spitzenweite:

4000 mm

Planscheibendurchmesser:

800 mm

Steuerung:

Siemens 810D

Drehzahl:

1 - 1600 / 2 step U/min

Drehmoment an der Spindel:

6000 Nm

Vorschubantrieb AC:

X= plan + Z= längs: 16000 / 20000 N

Eilgang x - Richtung:

4 m/min

Eilgang y - Richtung:

7 m/min

Spindeldurchlass:

130 (Spindelkopf DIN 55027 Gr. 11) mm

Betriebsstunden Einschaltstunden:

werden noch ausgelesen h

Reitstockaufnahme ISO:

MK 6

Reitstockpinolenhub:

350 mm

max. Werkstückgewicht zwischen Spitzen:

5000 kg

Werkstückgewicht max. - fliegend:

1800 kg

Schnittstelle:

RS 232 / V24

Betriebsspannung:

400 V / 50Hz V

Steuerspannung:

24 V Gleichstrom V

Gesamtleistungsbedarf:

ca. 52 kW

Maschinengewicht ca.:

14,0 t

Abmessung Maschine ca. LxBxH:

2,6 x 9,1 x 2,5 m

Beschreibung

Zyklendrehmaschine mit Siemens Zyklensteuerung

Motor: 37 kW, Nenndrehzahl 1500 U/min.; max. Drehzahl 6500 U/min.; Drehmoment 235 Nm
zwei Getriebeschaltstufen
Stufe II: Drehmoment der Spindel 258,9 bis 1364,6 Nm
Stufe I: Drehmoment der Spindel 1050,4 - 5536,1 Nm
Vorschubantrieb Drehstrom-Servoantrieb
2x Späneförderer

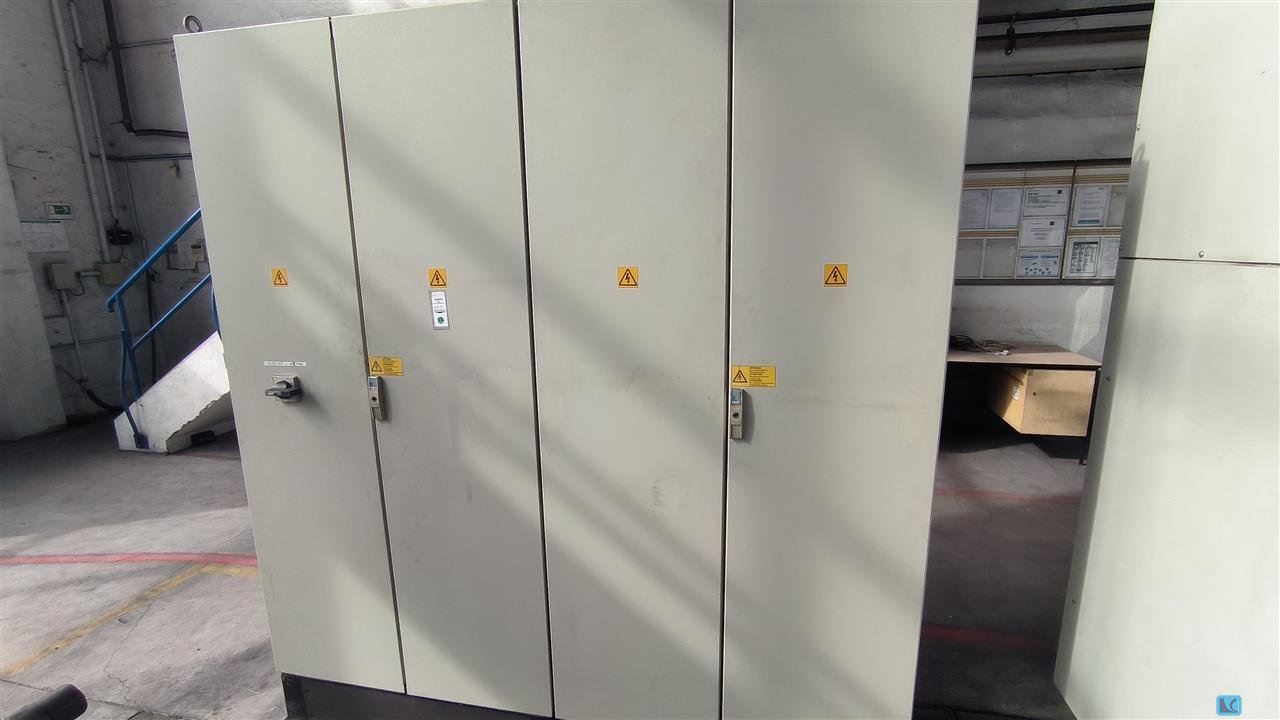

Doppel-E-Schrank
Schnellwechselstahlhalter Parat
Kühlmitteleinrichtung

inkl. div. Zubehör (siehe Foto), sowie Lünette und 3-Backen Futter Ø 500mm Rota-S plus
