Zentriermaschine
Paatz Sondermaschine
- Lagernummer:
- 1087-0300020
- Baujahr / Zustand:
- 2014 / Gebraucht
- Steuerung:
- konventionell
- Ursprungsland:
- Deutschland
- Frachtbasis:
- ab Standort Leipzig, frei verladen unverpackt
- Lagerort:
- Leipzig 5
- Lieferzeit:
- in Absprache
Bilder / Dokumente / Videos
Detailinformationen / Beschreibung
Details
- Werkstückdurchmesser - max.:
- 120 mm
- Werkstücklänge:
- 400 mm
- Spindeldrehzahl::
- 750 / 1333 U/min
- Werkstückdurchmesser - max.:
- 120 mm
- Werkstückdurchmesser - min.:
- 25 mm
- Werkstücklänge - min.:
- 117 mm
- Werkstücklänge - max.:
- 400 mm
- Arbeitshub:
- 40 mm
- Gesamthub:
- Einheit fest: 140 mm
- Gesamthub:
- Einheit verstellbar: 320 mm
- Druckluft:
- 6 bar
- Gesamtleistungsbedarf:
- 4 kW
- Maschinengewicht ca.:
- 0,980 t
- Betriebsspannung:
- 3x400V / 50Hz V
- Abmessungen L x B x H:
- ca. 2,1 x 0,8 x 2,1 m
Beschreibung
Es handelt sich hierbei um eine Zentrier- und Bohrmaschine, die speziell für ein Fertigungskonzept unseres Kunden konzipiert wurde.
Funktionsprinzip:

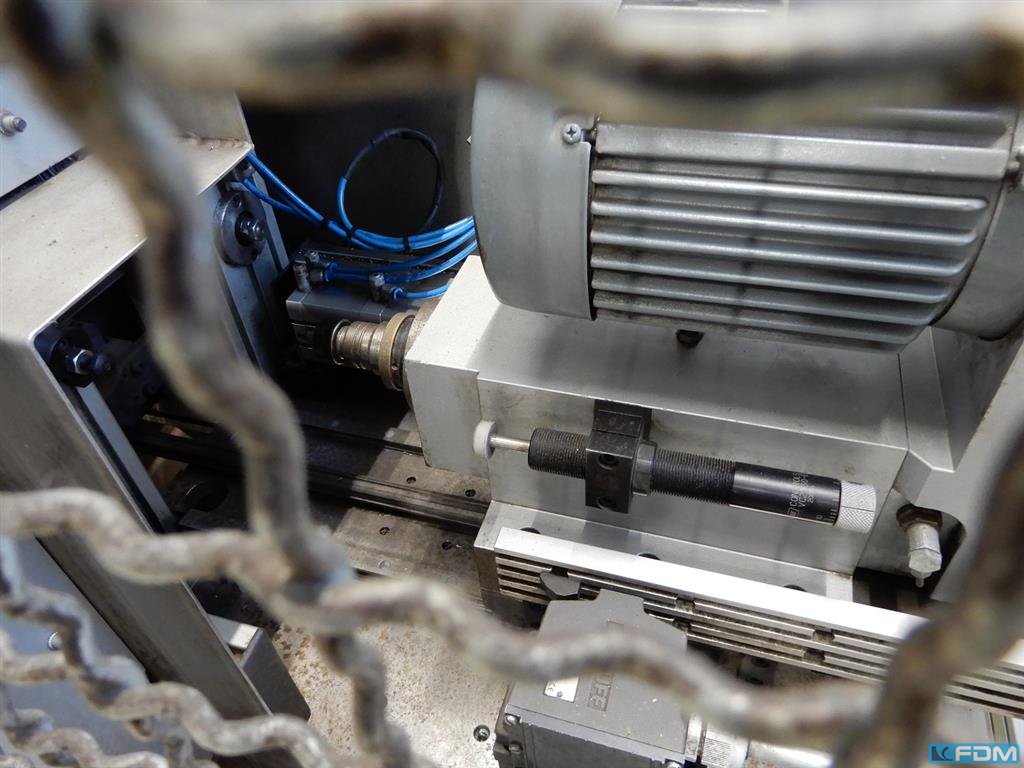

Die Wellen werden im mittleren Bereich von Hand eingelegt und danach per Knopfdruck gespannt und anschließend fahren auf beiden Seiten gleichzeitig Bohrköpfe an die Welle und bringen Zentrierbohrungen ein.
2x Bohrköpfe (rechts/links) mit Werkzeugaufnahme/Spannzeug Mapal Spannpatrone, Spitzenhöhe = 220 mm
(Maschine momentan ausgestattet mit Spannzange und Zentrierbohrer)
Spannbereich max./min.: Ø 120mm / Ø 25mm über Pneumatikzylinder, manuelle Materialzuführung
Ausstattung:
Gitterumhausung
NOT AUS
