Details

x-Weg:

2000 mm

y-Weg:

600 mm

z-Weg:

500 mm

Steuerung:

Bosch Typ3 osa (Bahnsteuerung)

Bohrleistung in Stahl (Durchmesser):

40 mm

Gewindeschneiden metrisch:

22 M

Werkzeugmagazin mit:

24 Plätze

Spindeldrehanzahl:

0 - 9000 U/min.

Spindelaufnahme MK:

SK 40

Spindelausladung:

650 mm

Abstand Spindelnase und Tisch:

100 - 600 mm

Vorschubbereich:

30.000 (programmierbar) mm/min

Eilgang::

X/Y+Z: 30 / 30 / 30 m/min

Tischgröße:

Spannfläche: 2500x650 mm

Gesamtleistungsbedarf:

42 kW

Maschinengewicht ca.:

6,8 t

Abmessung Maschine ca. LxBxH:

3,5 x 5,4 x 3.,2 m

Abmessungen Schaltschrank:

580 x 1300 x 2200 mm

Beschreibung

Ausführung:
IKZ durch Hauptspindel
zentrale Ölschmierung
Kühlmittel-Papierbandfilter (L:2000xB:1000xH:1200)

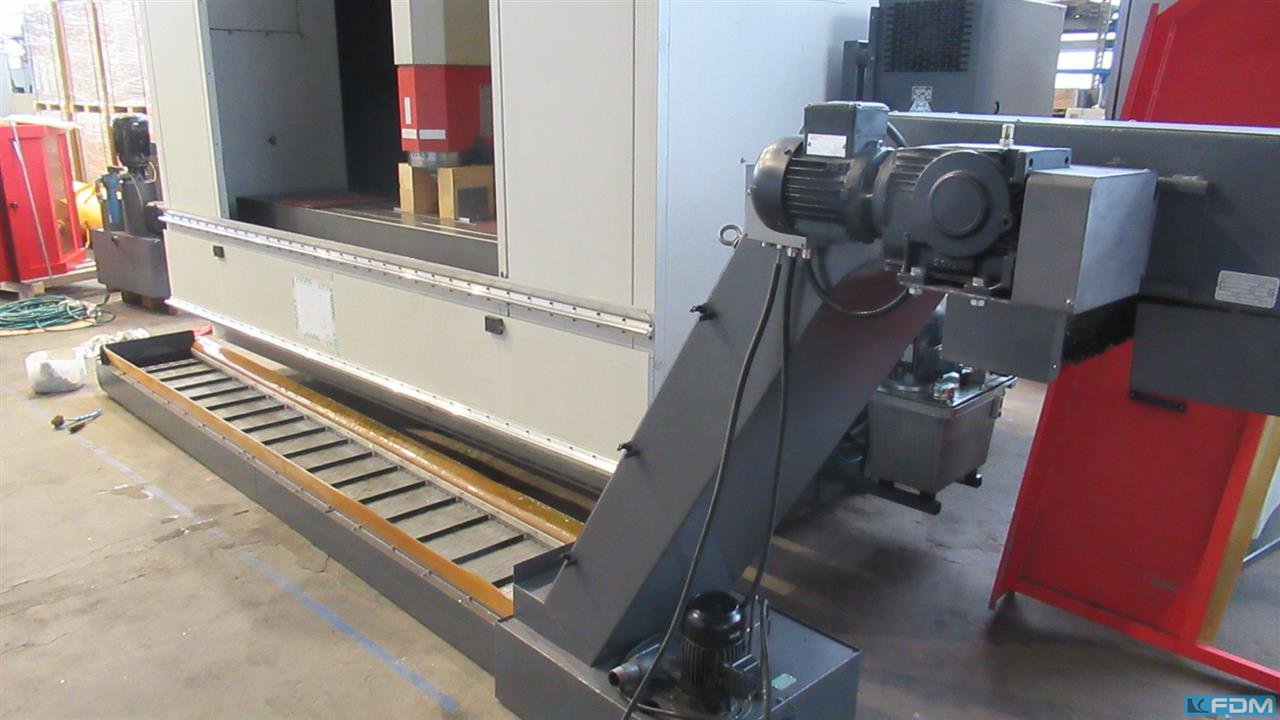

Späneförderer Küma Typ SF1/400WB (L:5.000xB:550xH:1460mm)

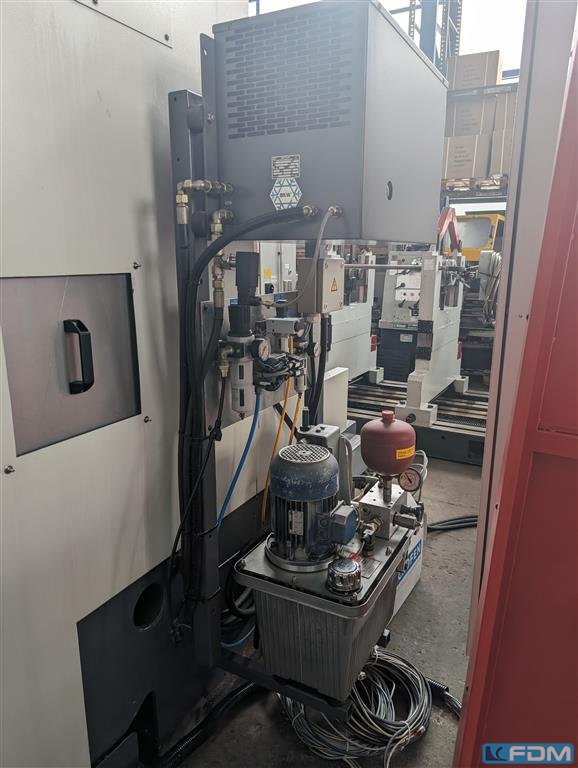

Hydraulik MeWesta Hydraulik GmbH
IKZ Kühlaggregat Hydraulik BKW GmbH
Kühlaggregat am Schaltschrank Rittal
AC-Hauptspindelantrieb 16 kW (Direktantrieb)
Drehmoment max. 100Nm

Ausstattung:
moderne Innenraumbeleuchtung
i.D.
