Details

Drahtdurchmesser - max.:

12 mm

Drahtdurchmesser - min.:

2,0 mm

Steuerung für Programm:

Process Controler

Gesamtleistungsbedarf:

18,5 kW

Maschinengewicht ca.:

10,5 t

Abmessung Maschine ca. LxBxH:

2,6 x 1,8 x 2,7 m

Abmessungen LxBxH:

Schmiermittelanlage: 0,6 x 0,4 x 0,8 m

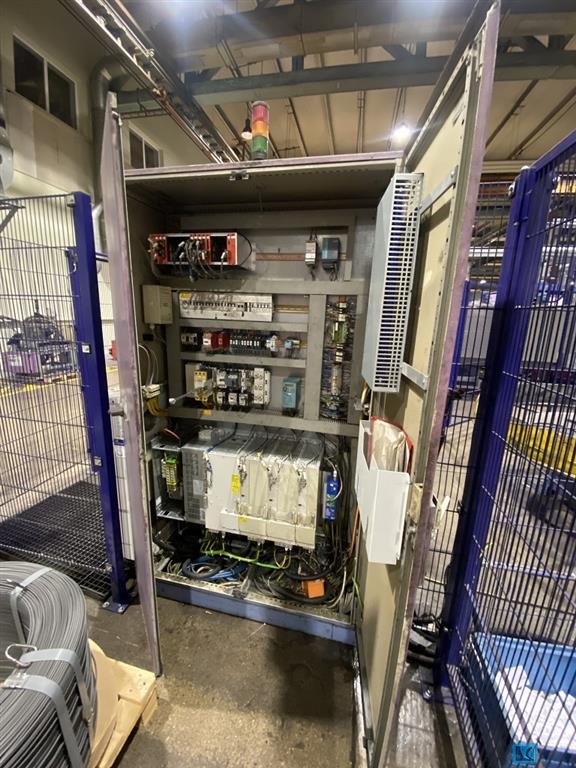

Abmessungen Schaltschrank LxBxH:

0,5 x 1,2 x 2,1 m

Abmessungen Haspel:

2,6 x 1,8 x 2,7 m

Beschreibung

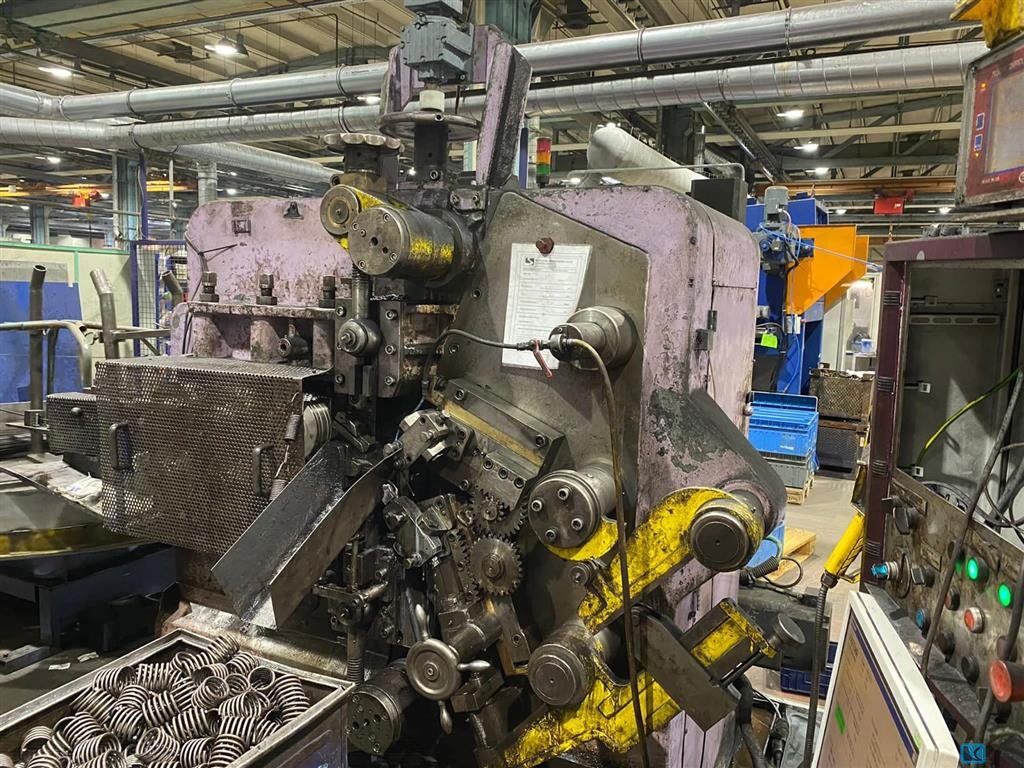

DRAHTRICHT UND ABSCHNEIDMASCHINE des Herstellers Wafios-Hack
Auch Federwindmaschine genannt, zum Herstellen von rechts- und linksgängiger Zug- / Druckfeder.
Einzugslänge 17400 mm
Feder Ø 120 mm
Leistungsbereich:
Ertrag 1 - 70 Stück/min.
Feder Ø 25 - Ø 200 mm
Drahtstärken Rundstahl Ø 5,0 - 140mm und Vierkantstahl 5,0 - 12,5 mm
Einzugsgeschwindigkeit-Federlänge max. 42.000 mm und Drahtvorschub F1= 40 m/min. + F2= 28 m/min. + F3=20 m/min.
momentan an der Maschine montiert:
6 Stück Zuführungsrollen für Drahtaufnahme Ø 4 mm zur Herstellung des Endprodukt: Zugfeder Draht Ø 4 mm, Außen Ø 34 mm und Länge bei 135 mm
Bedienung über Schalttafel, Process Controler BRANKAMP

Ausstattung:
Schmiermitteanage
Drahtrollenhaspel
Schaltschrankkühler
Haspel

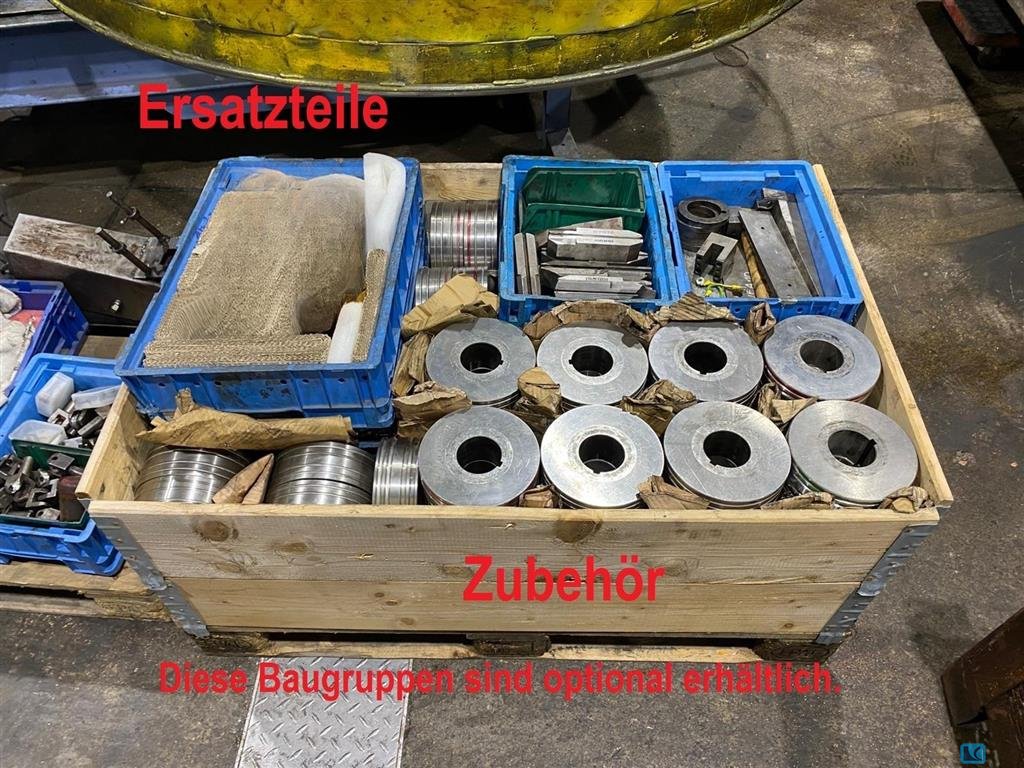

optionales Zubehör und/oder Ersatzteile siehe Foto
i.D.
