Details

Rohrdurchmesser:

74 mm

Wandstärke:

5 mm

Rohrdurchmesser min.:

10 mm

Rohrdurchmesser max.:

74 mm

Rundmaterial:

Stahl max: 40 mm

Steuerung:

Trumpf-Rohrtechnik IsoBend 2.0

Biegeradius max.:

max: 300 / min: 65 mm

Biegewinkel max.:

max: 195 / min: 0,1 °

Biegegeschwindigkeit:

(°/s): 90 / (°/s²): 190 °/s

Rohraufzugslänge:

3000 mm

Arbeitsdruck der Hydraulik:

Betriebsdruck max: 300 bar

Gesamtleistungsbedarf:

43 kVA

Maschinengewicht ca.:

8,5 t

Abmessung Maschine ca. LxBxH:

6,5 x 1,6 x 1,6 m

Abmessung Bedienpult LxBxH:

0,8 x 0,6 x 1,4 m

Beschreibung

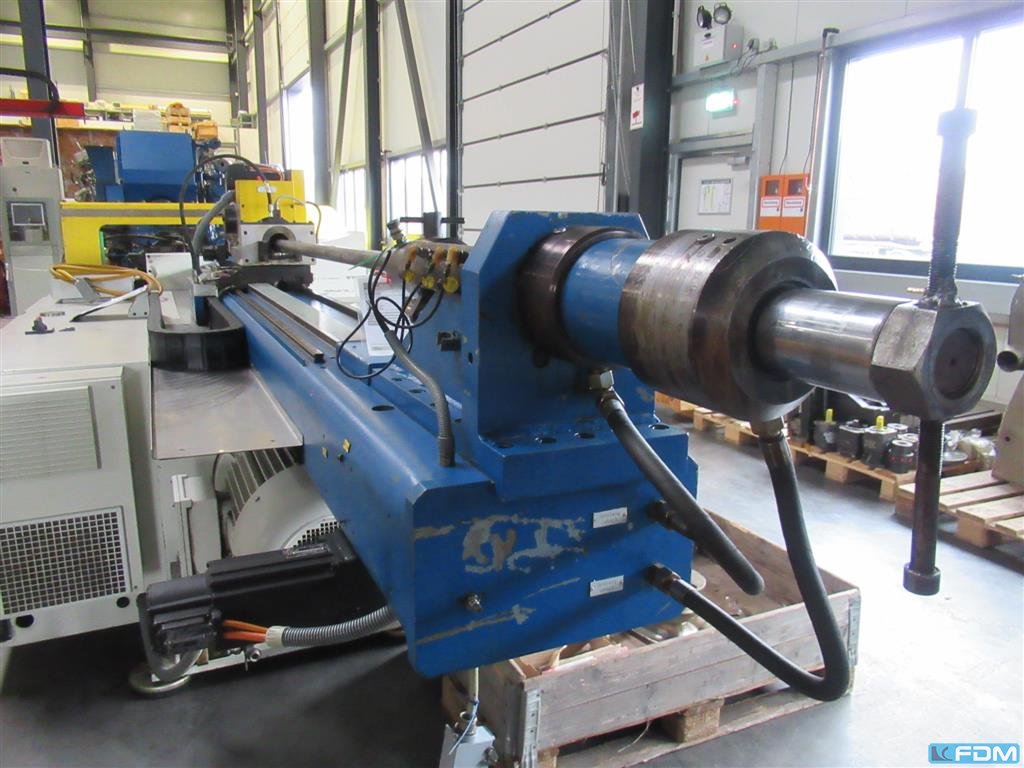

Es handelt sich um eine Mehrradienbiegemaschine mit Biegekopf und Schwenkarm. (Kaltbiegemaschine)
Einsatzmöglichkeiten: nur für die Bearbeitung von Rohren, Rundstählen und Drähten aus Stahl, Edelstahl und NE-Metalle.

Durch den Kreuzschlitten des Biegekopfes sind folgende Vorteile aufzuzählen:
-frei programmierbare X- und Y-Achsen
-Niveauwechsel Kreuzschlitten: -max.Vertikalweg = 300mm (vert. Position frei programmierbar) und max. Horizontalbewegung 350mm
-Biegeformen unterschiedlicher Größe innerhalb eines Biegeform-Stapels können beliebig angefahren werden.
Die Biegerichtung erfolgt nach rechts.
Steuerungs-Software Trumpf-Rohrtechnik IsoBend 2.0
Hydraulikaggregat mit Hochdruck- Mehrstrompumpe
Dornrückzug-Einheit
Gleitschiene (Geschwindigkeit max. 362mm/sec. und Beschleunigung max. 1100 mm/sec.)
i.D.
