Details

Druck:

250 t

Tischlänge:

4000 mm

Tischbreite:

3000 mm

Steuerung:

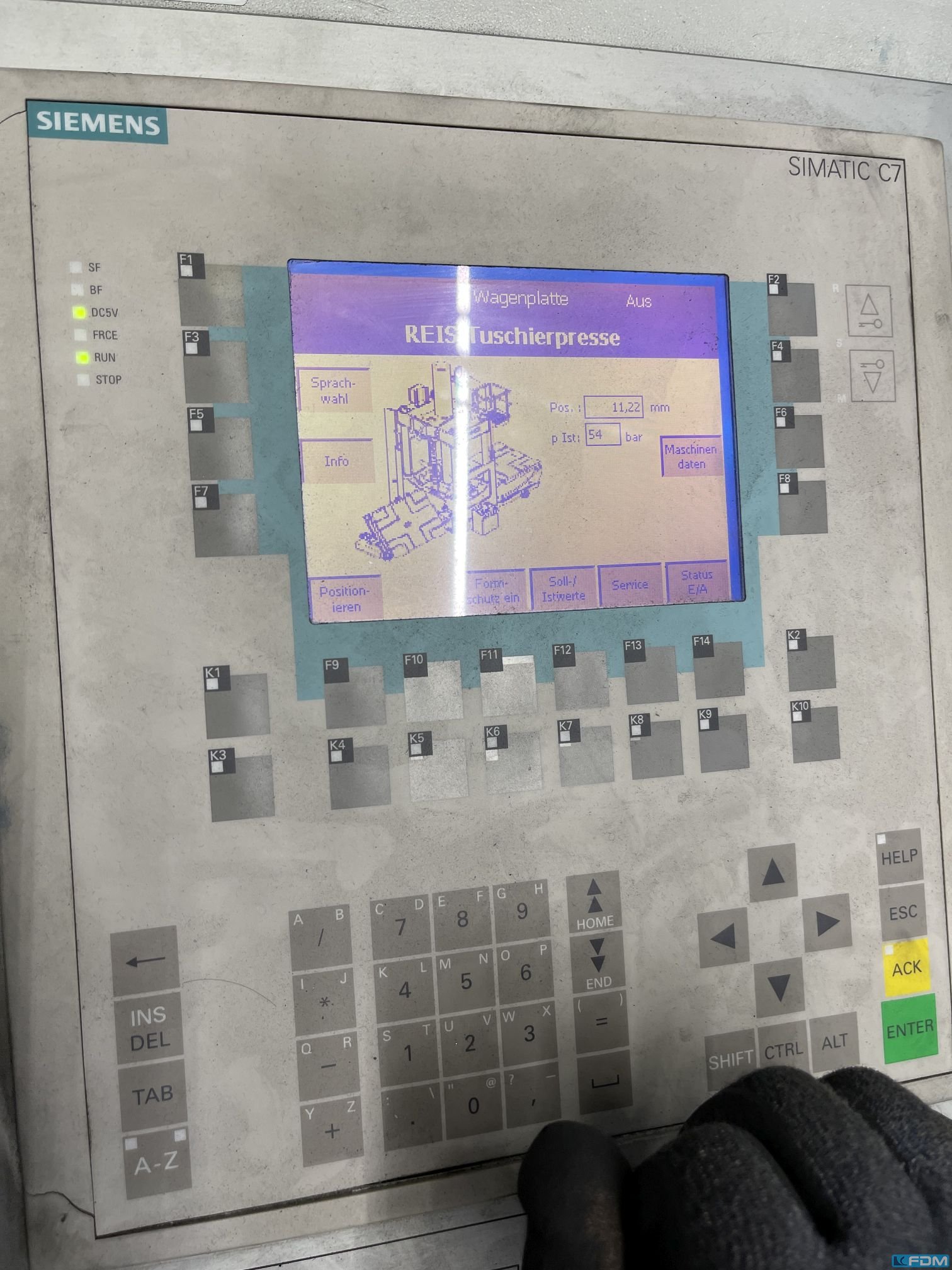

SIEMENS SIMATIC C7

PRESSEN-BAUART:

.

- Gestellbauart : 4-Säulen :

.

- Schiebetisch : ja :

.

PRESSENKRÄFTE:

.

- Gesamt-Nennkraft:

250 to

PRESSENTISCH:

.

- Aufspannfläche (links-rechts):

4000 mm

- Aufspannfläche (vorne-hinten):

3000 mm

- Werkzeuggewicht max.:

100000 kg

- Anzahl T-Nuten:

12

- Abstand zwischen T-Nuten:

375 mm

- Höhe über Flur:

390 mm

STÖSSEL:

.

- Aufspannfläche (links-rechts):

4000 mm

- Aufspannfläche (vorne-hinten):

3000 mm

- Anzahl T-Nuten:

12

- Abstand zwischen T-Nuten:

375 mm

- Hub:

2900 mm

- Werkzeuggewicht max.:

50000 kg

STÖSSEL (HYDR. PRESSE):

.

- Anzahl Hauptzylinder:

1

- Zustellgeschwindigkeit max.:

180 mm/s

- Arbeitsgeschwindigkeit max.:

50 mm/s

- Rückstellkraft:

95 to

WERKZEUG-EINBAUABMESSUNGEN:

.

- Abstand Tisch - Stössel max.:

2750 mm

- Abstand zw. den Ständern (links-rechts):

4100 mm

- Freier Durchgang seitlich (Breite):

1500 mm

ELEKTRISCHE ANSCHLUSSDATEN:

.

- Leistungsaufnahme (gesamt):

62 kW

- Anschlussspannung:

400 V

- Netzfrequenz:

50 Hz

ABMESSUNGEN / GEWICHTE:

.

- Platzbedarf Länge:

10200 mm

- Platzbedarf Breite:

6900 mm

- Gesamthöhe:

8850 mm

- Höhe über Flur:

7930 mm

- Höhe unter Flur:

920 mm

- Gesamtgewicht ca.:

120000 kg

ZUSATZAUSRÜSTUNG F. PRESSEN:

.

- Lichtschranke : ja :

.

Beschreibung

Technische Beschreibung :

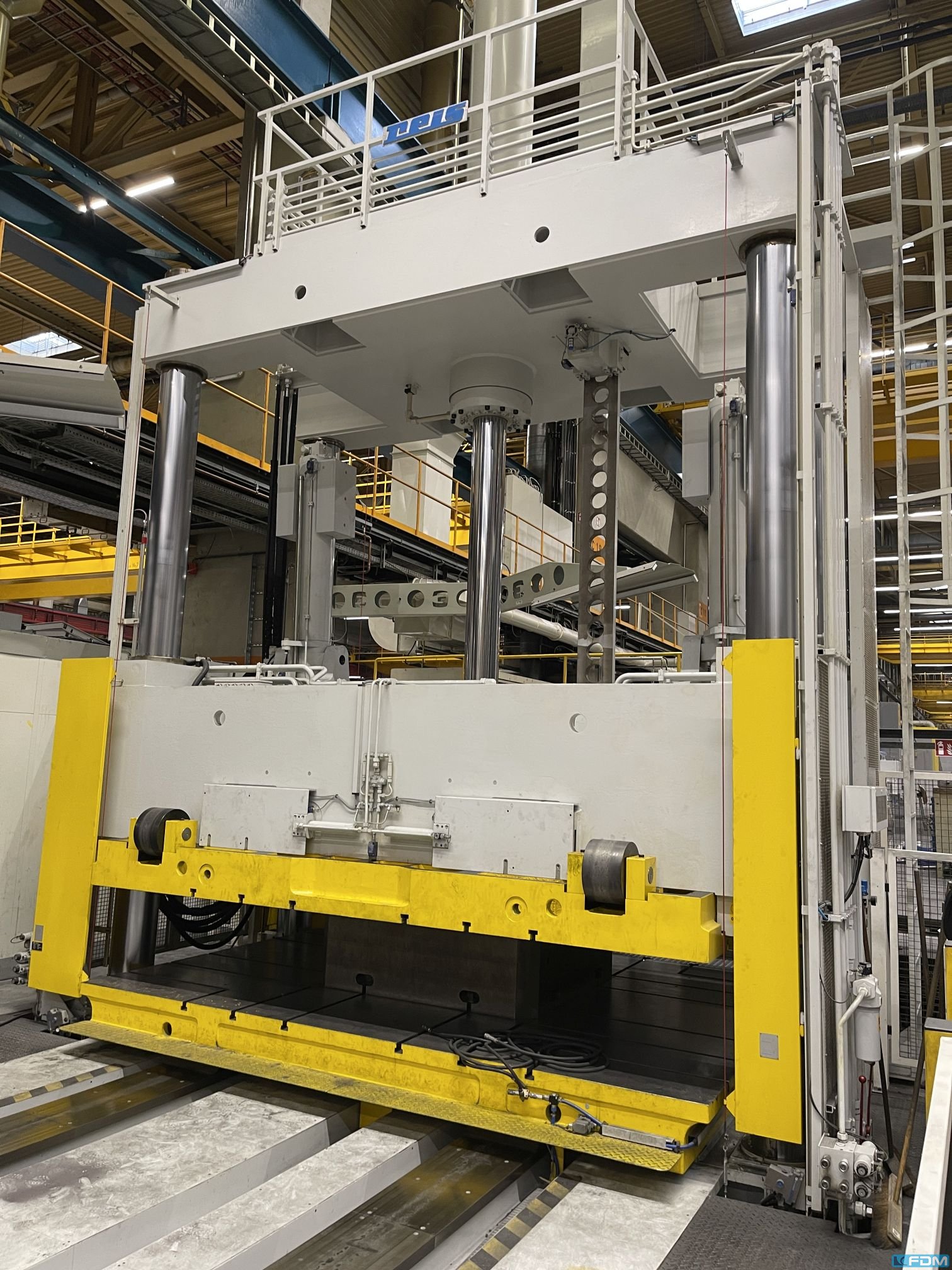

Hydraulische , vertikale Oberkolbenpresse für Tuschierarbeiten in 4 - Säulen Ausführung.

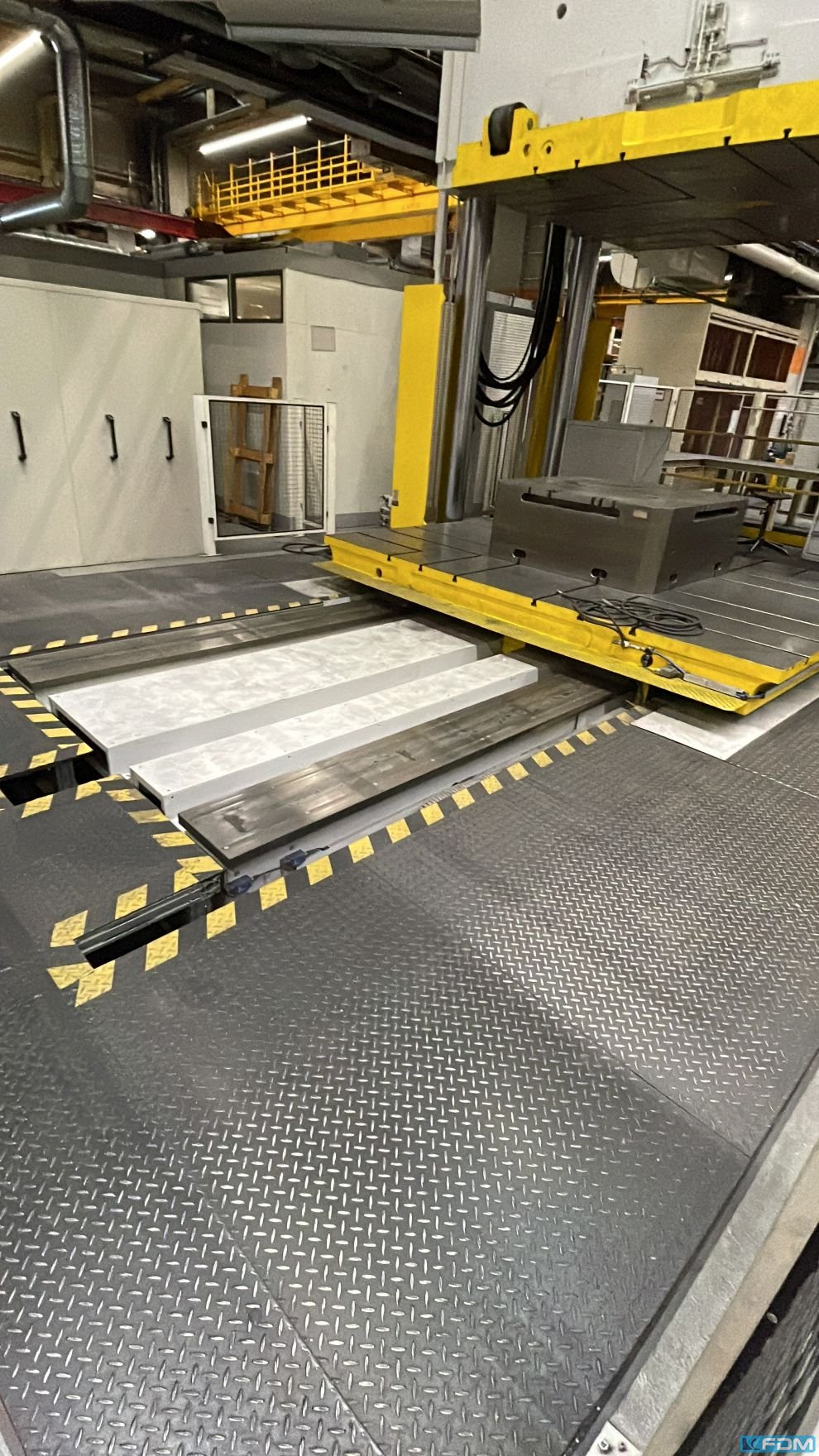

Schiebetisch mit max. 100 to. Belastung.

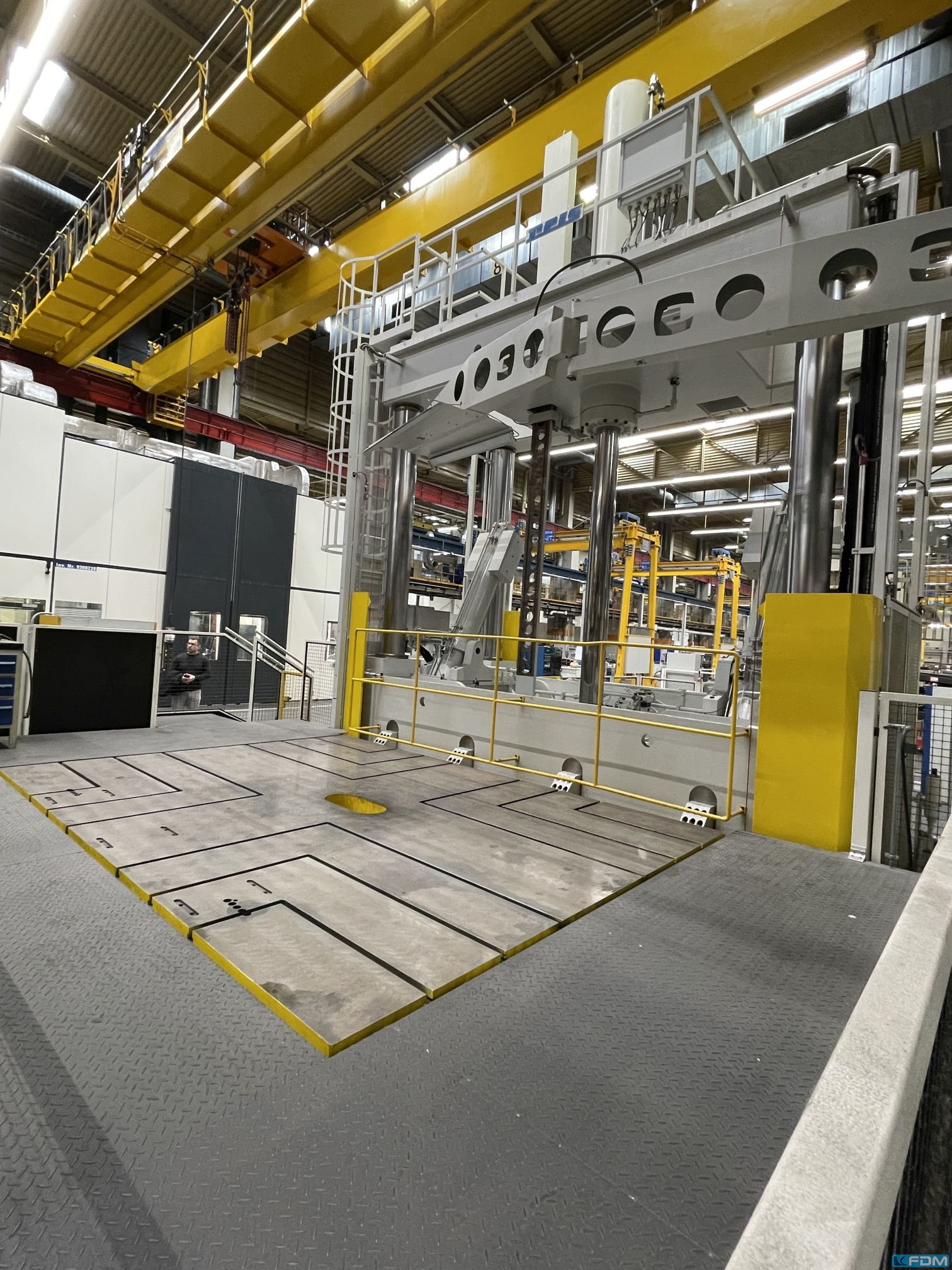

Abschwenkplatte mit max. 50 to. Belastung, fährt ebenerdig ab.
Schwenkbereich 180°.
Tischfläche 4000 x 3000 mm.
Sick Lichtschranke im Abschwenkbereich.

Videolink
https://youtu.be/34BV4Z3Vvto
