Bandricht- und Abschneideanlage
MÜLLER WEINGARTEN
- Lagernummer:
- 1048-7-40263
- Baujahr / Zustand:
- gebraucht
- Steuerung:
- Sonstige (SIEMENS S7)
- Ursprungsland:
- Frachtbasis:
- EXW 'wie vorhanden'
- Lagerort:
- Freudenberg
- Lieferzeit:
- sofort
Bilder / Dokumente / Videos
Detailinformationen / Beschreibung
Details
- Blechbreite:
- 2000 mm
- Blechstärke:
- 1.8 mm
- Steuerung:
- SIEMENS S7
- PRESSEN-BAUART:
- .
- - Gestellbauart : Zweiständer :
- .
- - Fenster im Seitenständer : ja :
- .
- - Durchfall-Loch im Tisch : ja :
- .
- - Schiebetisch : ja :
- .
- PRESSENTISCH:
- .
- - Aufspannfläche (links-rechts):
- 2800 mm
- - Aufspannfläche (vorne-hinten):
- 2800 mm
- - Höhe über Flur:
- 375 mm
- STÖSSEL:
- .
- - Stösselkraft:
- 800 to
- - Aufspannfläche (links-rechts):
- 2800 mm
- - Aufspannfläche (vorne-hinten):
- 2800 mm
- - Hub:
- 350 mm
- - Hubzahl max.:
- 55 /min
- STÖSSEL (MECHAN. PRESSE):
- .
- - Stössel-Verstellbarkeit:
- 350 mm
- WERKZEUG-EINBAUABMESSUNGEN:
- .
- - Werkzeug-Einbauhöhe (Hub unten, Verstellung o:
- 1100 mm
- - Abstand zw. den Ständern (links-rechts):
- 3100 mm
- - Freier Durchgang seitlich (Breite):
- 2560 mm
- - Freier Durchgang seitlich (Höhe):
- 1500 mm
- BANDABROLLEINHEIT:
- .
- - Bauweise : Einfachhaspel :
- .
- - Blechbreite (max):
- 2000 mm
- - Blechbreite (min):
- 400 mm
- - max. Gewicht der Bandrolle:
- 30 to
- - max. Aussendurchmesser Bandrolle:
- 2000 mm
- - min. Innendurchmesser Bandrolle:
- 610 mm
- BLECH-RICHTEINHEIT:
- .
- - Blechbreite (max):
- 2000 mm
- - Blechbreite (min):
- 400 mm
- - Blechstärke (max):
- 1.8 mm
- - Blechstärke (min):
- 0.6 mm
- - Anzahl der Richtwalzen:
- 13
- - Durchmesser der Richtwalzen:
- 50 mm
- VORSCHUBEINHEIT:
- .
- - Bandvorschub: Bauart : Walzenvorschub :
- .
- - Blechbreite (max):
- 2000 mm
- - Blechstärke (max):
- 2 mm
- - Vorschubschritt (max):
- 4000 mm
- ELEKTRISCHE ANSCHLUSSDATEN:
- .
- - Anschlussleistung:
- 400 kVA
Beschreibung
Technische Beschreibung :
LIEFERUMFANG / BESTANDTEILE:
– Coil-Hub und Wechselwagen mit separater Schopfschere
– Einseiten-Haspel
max. Coilbreite von 2000 mm, max. Gewicht 30 to.
– Kassetten - Richteinheit mit 13 Richtwalzen, Bj. 1994. Plus zweite Richtkassette.
Max. Blechdicke 2,00 mm, Breite max. 2000 mm.
– Schlaufengrube
– Walzenvorschub mit Walzendurchmesser 220 mm, Vorschublänge max. 4000 mm
– Überwachung der Ölfilmstärke mittels Scanner

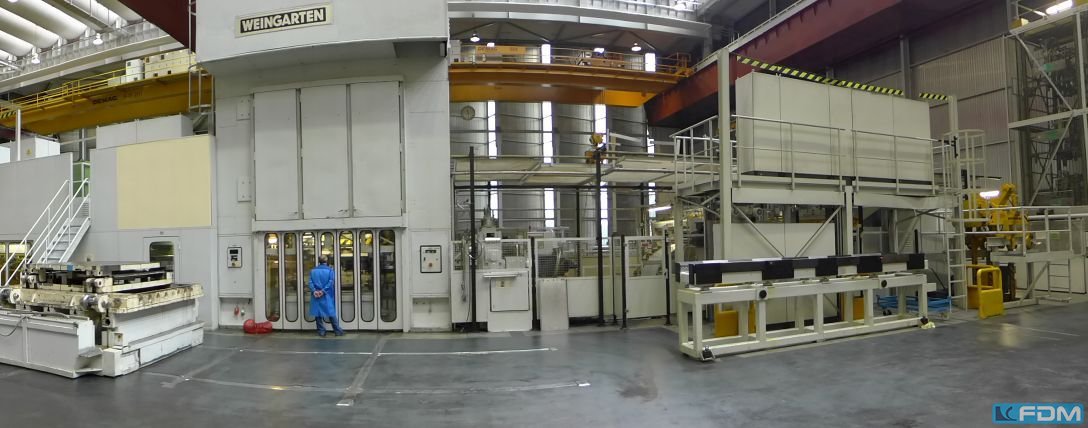

– Mechanische Schnittpresse Müller Weingarten VK 800.28.35, Original Baujahr ca. 1983.
• max. 55 Hübe/Min.
• Tischaufspannfläche 2800 x 2800 mm

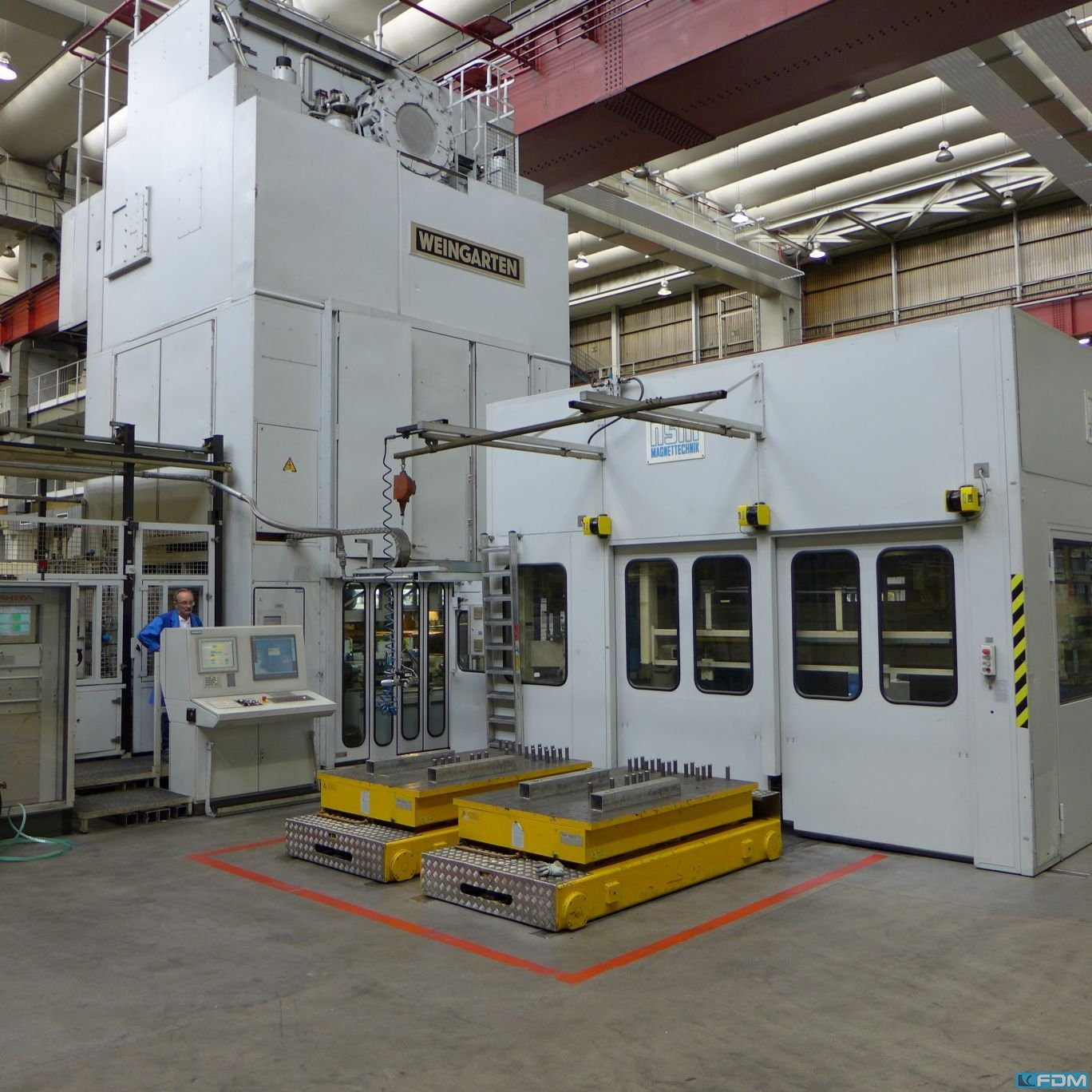

• 2 Wechseltische
350 mm Hub

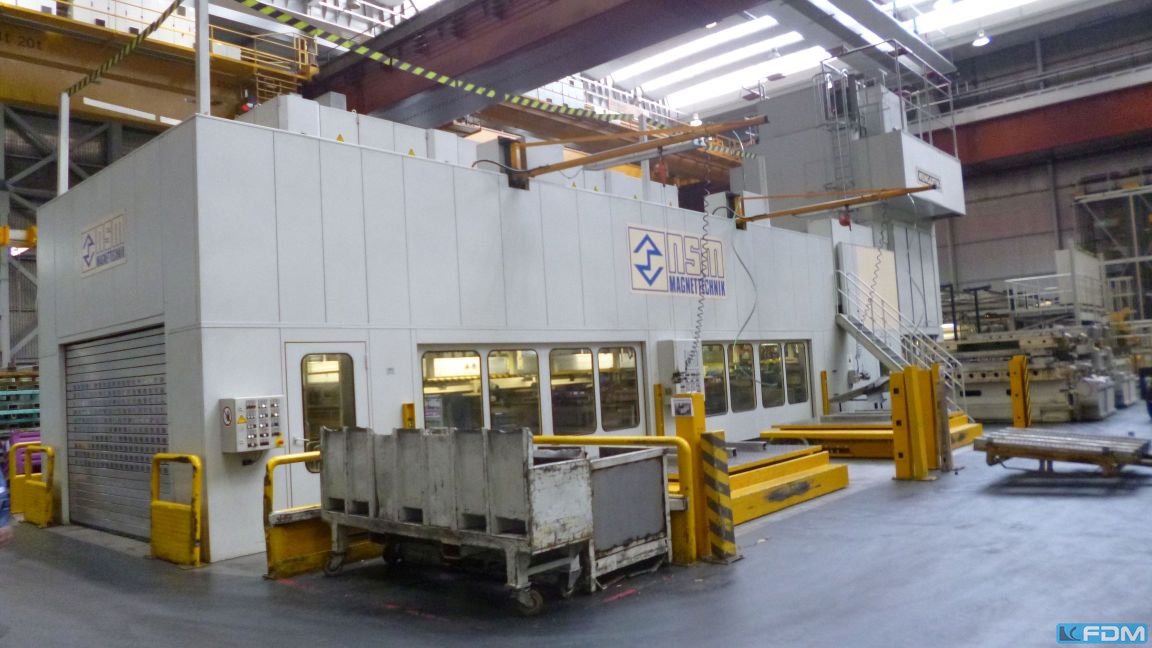

– 1. Abstapelanlage NSM mit 2 Abstapelstationen
• Platinengröße max. 4000 x 2000 mm
• Fördergeschwindigkeit 30 - 150 m/min
• Paketgewicht max. 12000 kg
• Pakethöhe max. 650 mm
(Auf dieser Fertigung von Seitenteilzuschnitten mittels gesteuerter Werkzeuge möglich)
– 2. Abstapelanlage NSM seitlich (90° zur Durchlaufrichtung) für kleinere Platinen + Formschnitte
- Platinengröße 1650 x 800 mm max.
- Stapelhöhe max. inkl. Palette = 450 mm.
PERFORMANCE:
ca. 240-270 to. Pro Tag im 3-Schicht Betrieb.
Zustandsbeschreibung :
Platinenschneideanlage für AUSSENHAUT-PLATINEN, mit Richtmaschinen- Kassetten zum Wechseln. Diese Anlage ist " COIL CUT "-fähig.
Video unter: https://www.youtube.com/watch?v=1_gz2WxMMO0&feature=youtu.be
Die komplette Bandanlage wurde 2011 revidiert:
— SEW und Siemens-Komponenten elektronisch synchronisiert: NEU
— Kardanwellen der Richtanlage: NEU
— Bandseitenführung: Optimiert
— Komplette Elektrik und Elektronik (S7): NEU
— Antriebsblock der Presse:
• VORHER: Fettschmierung
• JETZT: Öl-Umlaufschmierung
AUßERDEM:
NSM Abstapelanlage mit zwei Stationen bis je 4000 mm Länge und eine seitliche NSM Abstapelanlage mit max. Platinenabmessung von 1650 x 800 mm.
= COIL CUT FÄHIGE ANLAGE !! - 1 HUB = max. 4 TEILE durch Verschachtelung und Ausbringung in Längsrichtung und Querrichtung.
