Details

Stangendurchmesser:

36 mm

Spannfutter-Durchmesser:

100 mm

Drehlänge:

580 mm

Umlaufdurchmesser über Bett:

145 mm

Drehdurchmesser:

100 mm

Drehzahl:

2x 25-8.000 1/min

Indexierung je:

2xC-Achse, 0,001° Grad

Abgreifspindel:

ja/yes

Revolverkopf (x-fach):

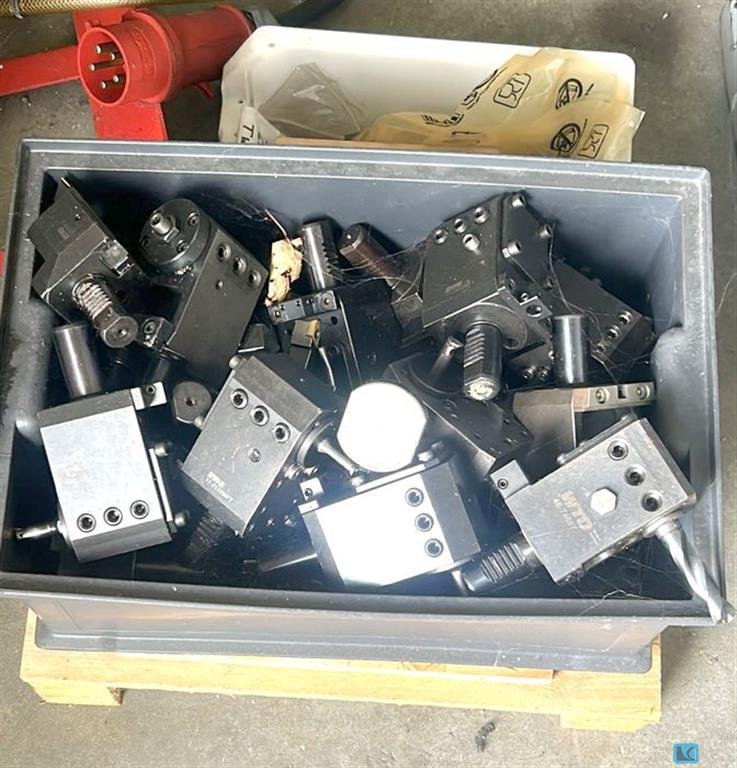

2x 12-fach VDI 25

Angetriebene Werkzeugstationen:

2x 12

Drehzahl:

31-6.300 1/min

Steuerung:

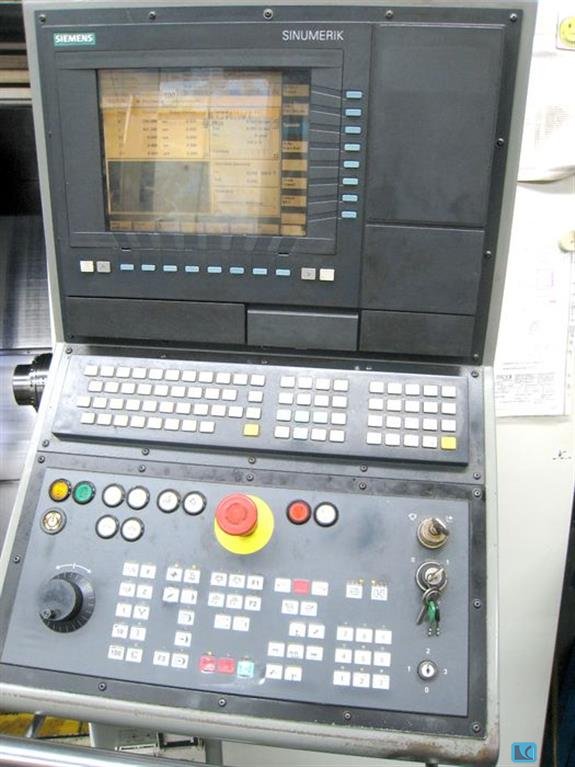

Sinumerik 840 D

Gesamtleistungsbedarf:

50 kVA

Maschinengewicht ca.:

6 t

Raumbedarf ca.:

4,8 x 2,2 x 2 m

Beschreibung

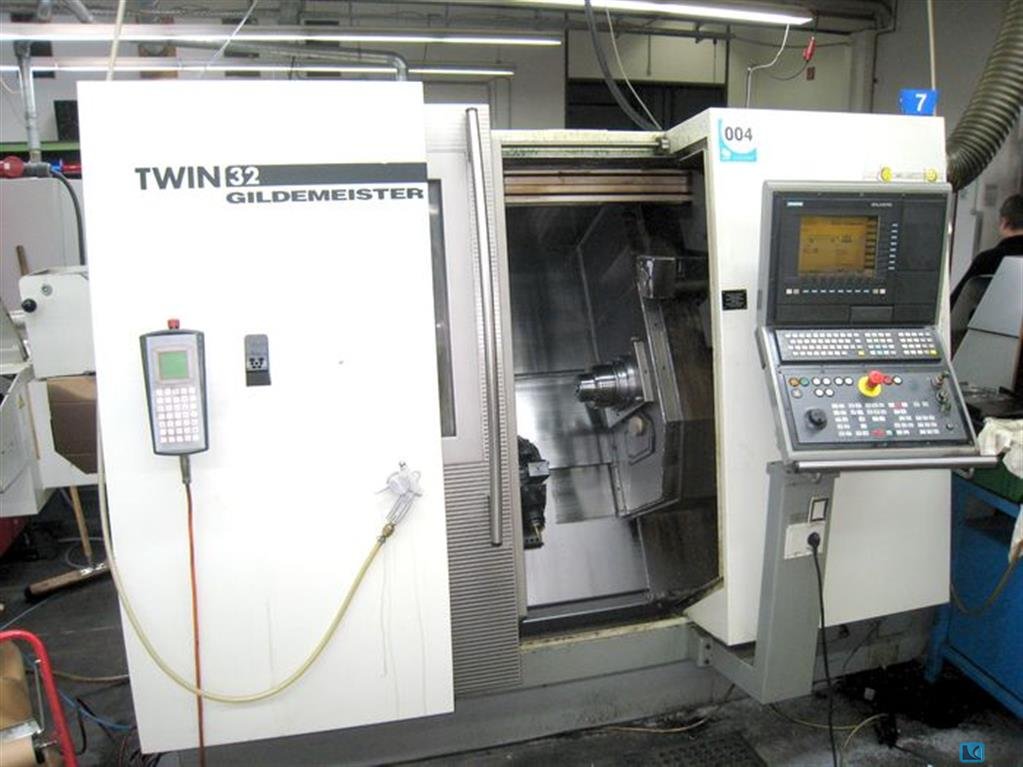

Drehzentrum
mit 8-Achsen incl. (X1:220mm, Z1:320mm, X2:120mm, Z2:340mm, Z3:380mm, C1, C2, Y-Achse),
20 bar Hochdruckkühlmittelpumpe,
Reitstock auf Gegenschlitten
Spannzangenfutter Haupt- u. Abgreifspindel,
Teileabführband,
Stangenlader IRCO Simag 42.1-R für 3,2m Stangen,
Späneförderer,

ca. 109.700 Einschaltstunden, ca. 84.300 Spindelspindelstunden
