Details

Spindeldurchmesser:

203,2 mm

x-Weg:

9000 mm

y-Weg:

4000 mm

Frässpindeldurchmesser:

335 mm

Spindelaufnahme ISO:

60

Spindeldrehzahlen - stufenlos:

1 - 350 / 5 - 1200 U/min

w-Achse:

800 mm

z-Achse:

1200 mm

z + w Achse:

2000  mm

Eilgang X-Achse:

8000 m/min

Eilgang y - Richtung:

6000 mm/min

Eilgang z/w-Achse:

4000 mm/Min.

Vorschub Ständer (X-Achse):

1 - 8000 mm/min.

Vorschub Spindelstock (Y-Achse):

1 - 6000 mm/min.

Vorschübe z/w:

1 - 4000 mm/Min.

Traghülsenabmessung:

530 x 600 mm

Motorleistung:

75 kW

Abmessungen L x B x H:

16 x 5,5 x 8,1 m

Gesamtleistungsbedarf:

165 (Spitze: 215) kW

Maschinengewicht ca.:

130 t

Zubehör

Hydrostatische Führungen der X-, Y- und W-Achse



Teleskopabdeckungen Maschinenbett (X-Achse)



Kumulierte Z- und W-Achsen



Fixatoren



Bedienerplattform (Y-Achse)



Beschreibung

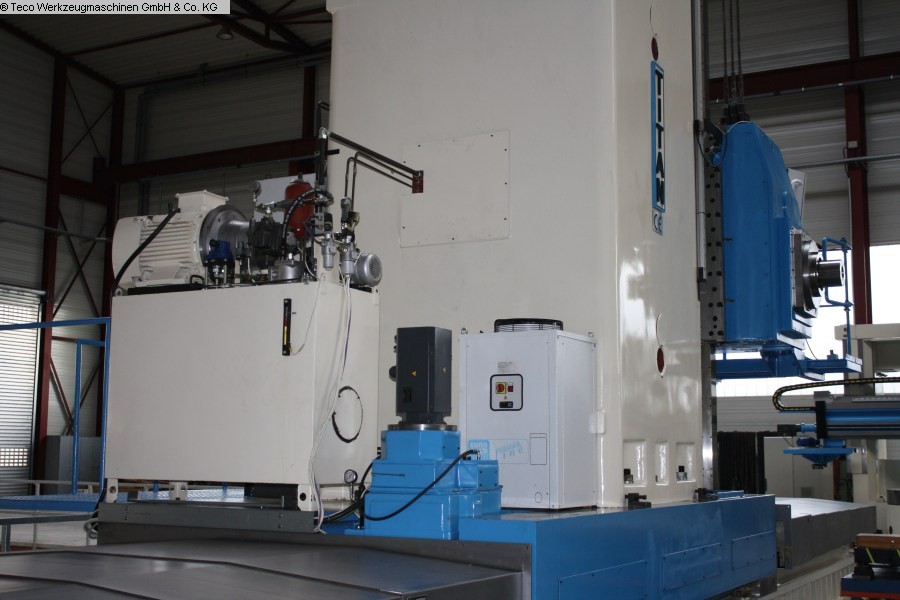

Die horizontale Bohr- und Fräsmaschine ist mit Traghülse und beweglichem Ständer ausgestattet. Sie ist geometrisch überholt, modernisiert und in allen Achsen mit neuester CNC Siemens Sinumerik 840 D - bis zu 8 Achsen möglich - ausgerüstet. Die AFP 200 ist ein robustes Bohrwerk von hoher Stabilität und bietet ein breites
Spektrum anwendungstechnischer Lösungen. Die Maschine ist ausgelegt für die Fräs- und Bohrbearbeitung von großen Werkstücken aus Guss, Stahl oder anderem Material, im Schrupp- und Schlichtverfahren. Der Anwendungsbereich kann auch durch unterschiedlichstes Zubehör erweitert werden. Hydrostatische Führungen der X-, Y- und W-Achsen gewährleisten den Erhalt hoher Genauigkeiten der Maschine.

Teilüberholt gemäß ISO 3070-3
CE zertifiziert
