Details

Raumbedarf ca.:

12 x 9,1 x 5,4 m

Gesamtantriebsleistung:

140 KVA

Schleifscheibenbohrung:

127 mm

Schleifscheiben-Durchmesser max.:

500 / min. 300 mm

Tischbelastung:

15 t

Tischdurchmesser:

1400 mm

Zähnezahl min/max:

24-768

Eingriffswinkel min.:

14,5

Eingriffswinkel max.:

31

Schleifscheibenumfangsgeschwindigkeiten::

35 oder/or 45 m/s

Schrägungswinkel - max.:

35 °

Hublageverstellung:

300 mm

Schleifschlittenhub:

1200 mm

Raddurchmesser - min.:

500 mm

Maschinengewicht ca.:

82 t

Modul - max.:

32

Radbreite:

1160 mm

Raddurchmesser - max.:

3100 mm

Zubehör

Flansch

 1

26 Schleifscheiben

 26

Elektrodynamisches Schleifscheibenauswuchtgerät

 1

Diverse Ersatzteile



Teilungsprüfgerät Typ EVTM mit Registriergerät AAK

 1

Beschreibung

1994 Generalüberholung von HÖFLER und Umbau auf 10 Achsen CNC, Erweiterung des Durchmessers auf 3100 mm, siehe auch separate Auflistung der Arbeiten, Wert rund € 400.000,-

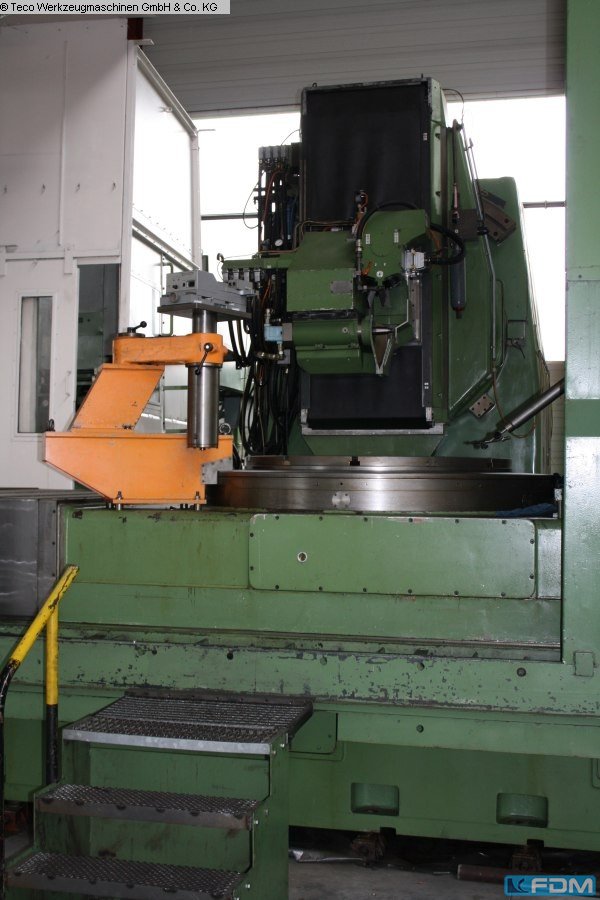

Die universelle Zahnflankenschleifmaschine HÖFLER für Zahnräder und Ritzel sichert hohe Genauigkeiten durch verschleißfreie hydrostatische Lagerungen von Schleifschlitten, Werkstückschlitten und Werkstücktisch. Alle zu Zahnrädern erforderlichen Korrekturen können geschliffen werden, auch Höhen- und Breitenballigkeiten. Die Maschine verfügt über ein hochgenaues Duplex-Teilschnecken-Getriebe und Tischspindel in Sondergenauigkeit.

Ausstattung der Maschine:

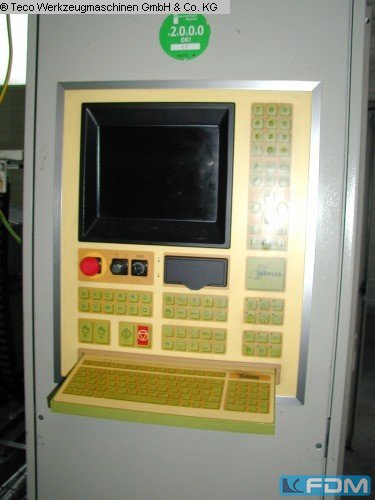

- Voll-CNC mit Farbmonitor für 10 Achsen:
- X-/C-Achse: Wälzmodulkopplung (Tischdrehung/Tischschlitten)
- Y-Achse: Durchmesserverstellung
- Z-Achse: Hublage + Hublänge
- U-/W-/O-/Q-Achse: Abrichtvorrichtung
- V-Achse: Schleifscheibenverschleisskompensation
- B-Achse: Zahnschrägenverstellung
- Mit Kühlung aber ohne Verdampfer
- Teilungsprüfgerät Typ EVTM: Das EVTM ist für den Einsatz auf Verzahnungsmaschinen und Zahnrad-Meßgeräten konzipiert. Es dient der Bestimmung von: Teilungs-Einzelabweichung, Teilungssprung, Teilungs-Gesamtabweichung, Teilungs-Spannenabweichungen, Rundlaufabweichung.
- Prüfbarer Modulbereich: 1 - 40, Raddurchmesser: unendlich
