Details

x-Weg:

130 mm

y-Weg:

- mm

z-Weg:

140 mm

Maschinengewicht ca.:

107 kg

Abmessungen L x B x H:

0,72 x 0,33 x 0,63 m

Beschreibung

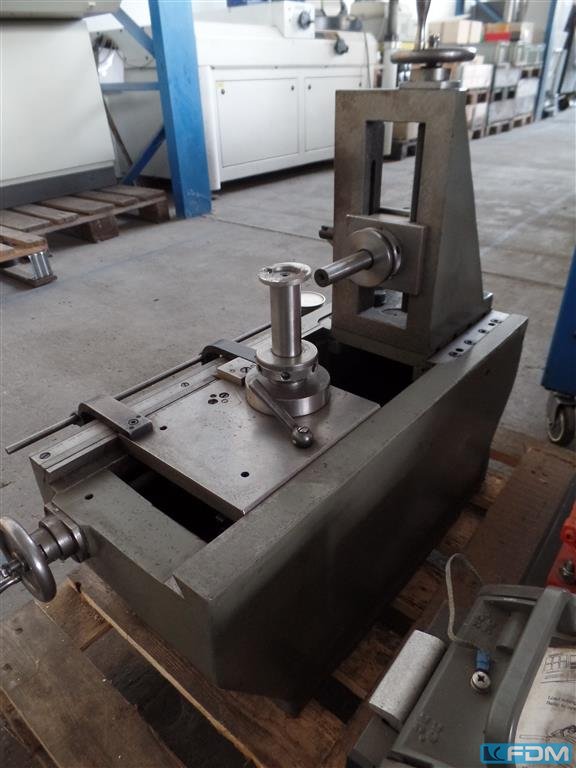

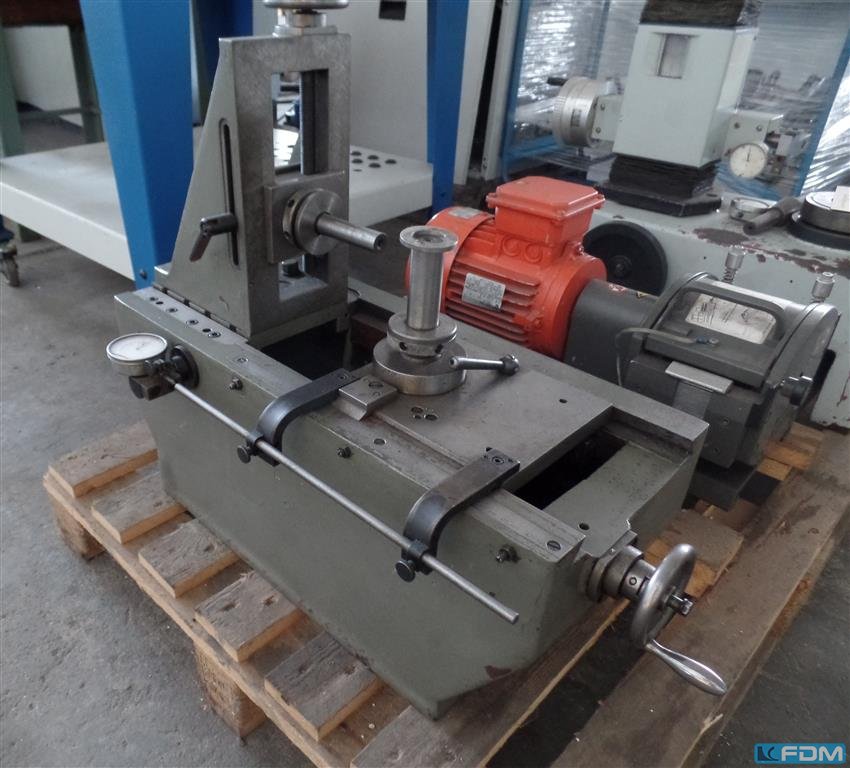

Rundlaufprüf- und Voreinstellgerät (Tischgerät)
- Anwendung: Messeinrichtung für Fertigungsteile (schrägverzahnte Zahnräder), prüfen und einstellen von Fräswerkzeugen

Merkmale:
- Längsachse ca. 100 mm, Ø 280 mm
- Werkzeugschlitten: Drehbereich 360°, Werkzeugaufnahme Ø 30 x 80 mm, Größe LxB: 200x175 mm, mit Messmittel Messstab Ø 8 x 400 mm verstellbar
- Vertikalschlitten: Prüfdorn Ø 20 x 80 mm
