Details

Tischdurchmesser:

4500 mm

Planscheiben Durchmesser:

4500 mm

Umlaufdurchmesser:

5000 mm

Drehdurchmesser:

5000 mm

Werkstückhöhe - max.:

2500 mm

Steuerung:

Sinumerik 840D SL

x-Achse:

300 Hub/ram Slide mm

x-Achse:

2850 Hub / ram travel mm

x-Achse:

2850 working without tool mm

x-Achse:

5000 with tool changer mm

w-Achse:

1800 Querwegelevating cross rail mm

Werkzeughalter / Plätze:

12

Werkzeugaufnahme:

HSK 100 (spindle)

Werkstückgewicht:

100 t

Tischgeschwindigkeit:

1 - 50 U/min

T-Nuten:

8 Stück (36 H12)

Hubgeschwindigkeit:

fräsen ram speed: 4000 U/min

Eilgang in X-und Z-Richtung:

8000 mm/min

Drehmoment:

fräsen: 100.000 Nm

Drehmoment:

drehen: 200.000 Nm

Gesamtleistungsbedarf:

80 (2x40) kW

Maschinengewicht ca.:

140 t

Abmessung Maschine ca. LxBxH:

11,5 x 6,6 x 8,4 m

Beschreibung

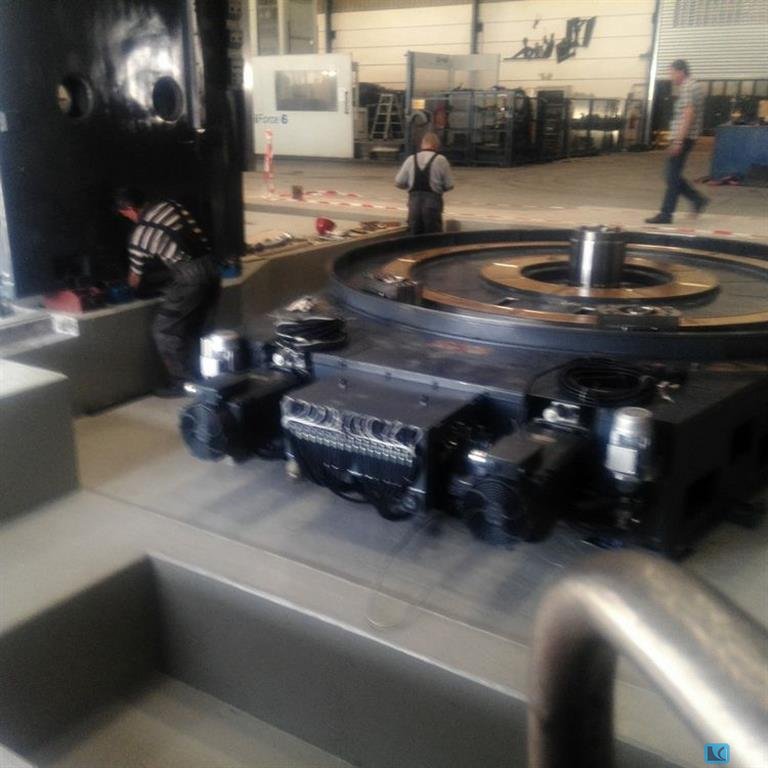

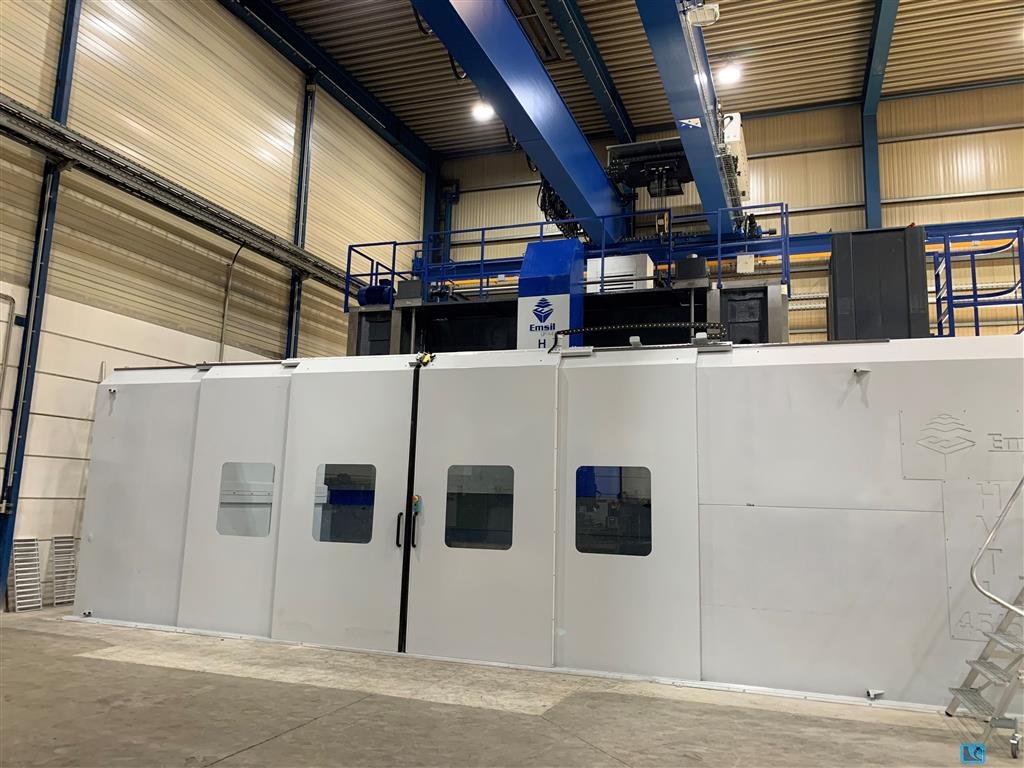

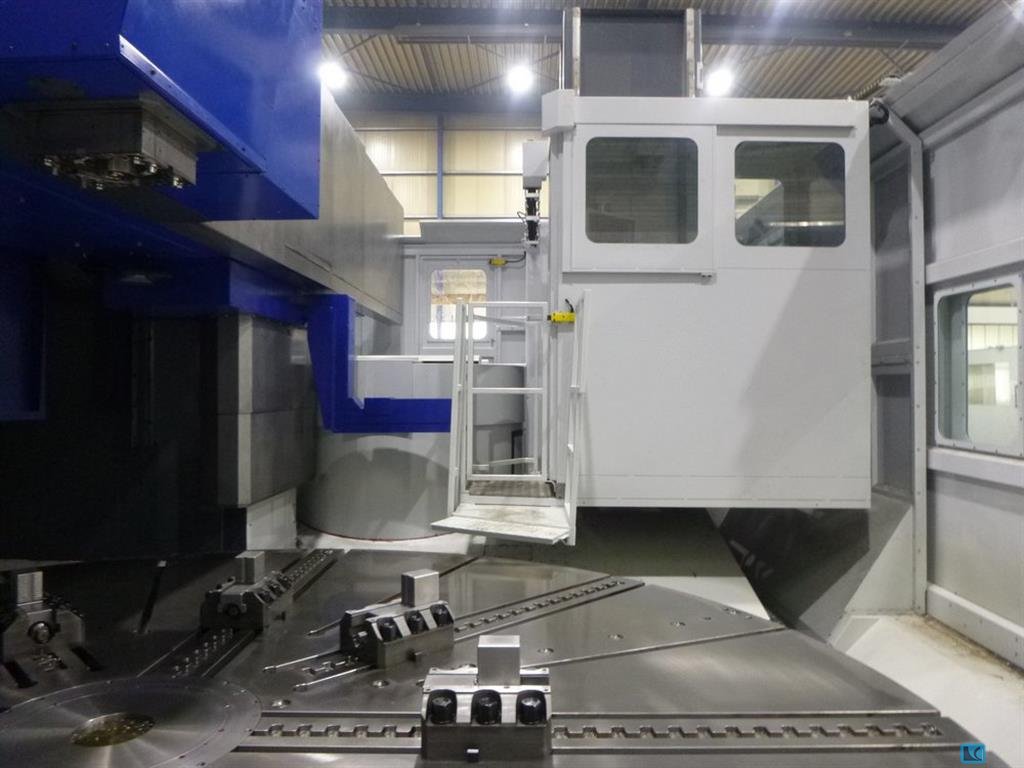

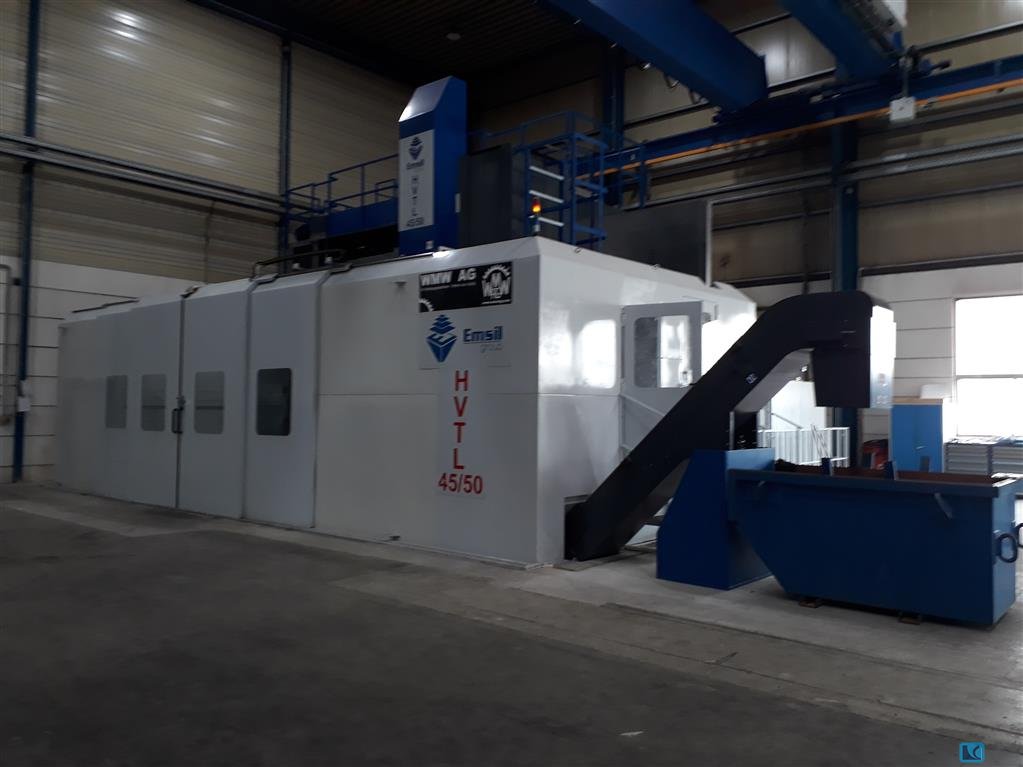

CNC Karusselldrehmaschine - vertical - NEU ( Es handelt sich bei den Fotos um eine Demonstrationsmaschine)

Anwendung der Fertigungsverfahren:
Drehen, wie z.B. Außenlängsdrehen, Innen- und Außenplandrehen-und Profilbearbeitung. Einstechverfahren wie Innen- und Außen
Bohren, wie Kurzlochbohren und Tieflochbohren
Fräsen, wie Plan-Eck-Profil und T-Nutenfräsen
Gewindeschneiden
Aber auch für Schrupp- und Endenbearbeitung geeignet.

Das Maschinenbett, entworfen mit einer Schweißkonstruktion, absorbiert extreme Schnittkräfte.
Der Tisch ist aus hochfestem Meehanit-Gusseisen hergestellt. Um schwere Belastungen standzuhalten, wird das Teilgewicht mit zwei hochpräzisen Kegelrollenlagern unterstützt.
Weiterhin ist der Tich mit hydrodynamischer Abstützung für das Werkstück ausgestattet.

weitere Merkmale:
automatischer Werkzeugwechsel
Spannbackenfutter (8Stück mit Kraftspannspindel und gehärteten backen)
inkl. Kühlanlage 40bar mit Filtereinheit
Hydraulik- und Schmieraussattung ATOS und Dropsa
mit Messsystem der Achsen Heidenhain
Renishaw
NEU - mit Garantie & Service über WMW AG
