Details

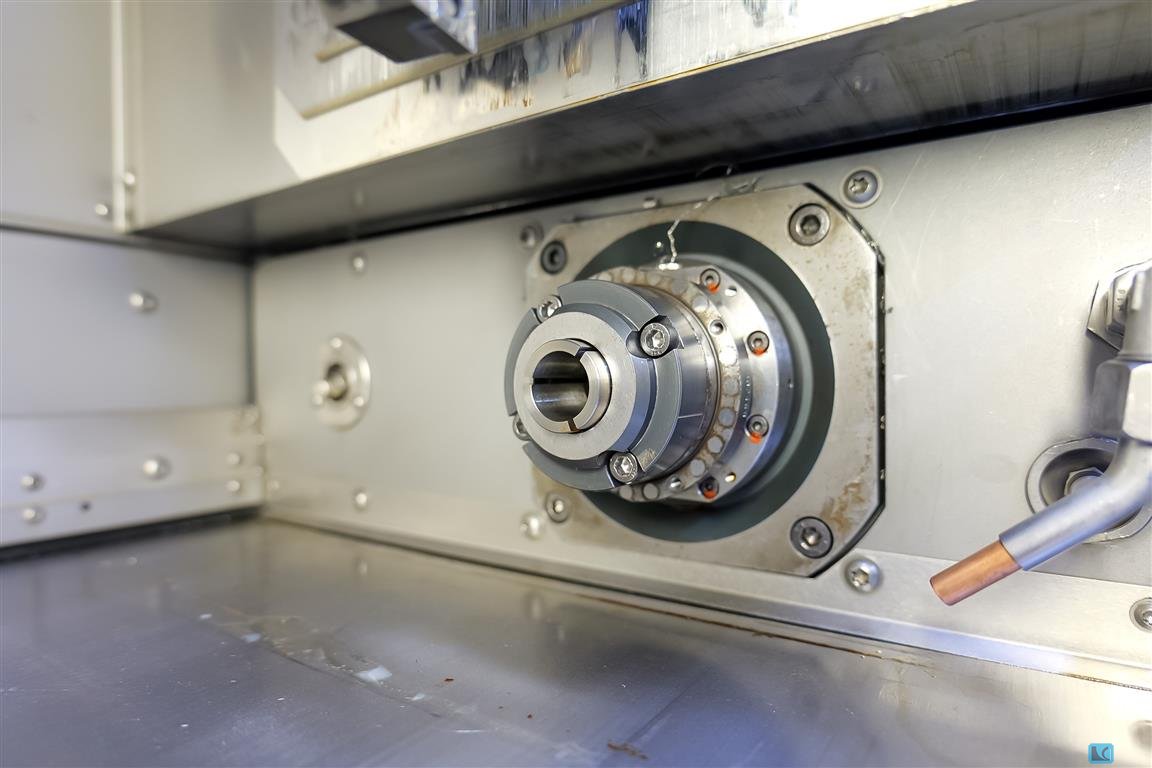

Drehdurchmesser:

21 mm

Drehlänge:

250 mm

Gesamtleistungsbedarf:

24 kW

Max. Stangendurchlass:

18 (20) mm

Max. Drehzahl:

12000 min-1

Eckdrehzahl:

5000 min-1

Antriebsleistung 100%/40% ED:

3,0/ 5,5 kW

Hub Z (L-Betrieb/K-Betrieb):

205/80  mm

Eilgang:

40 m/min

Auflösung Messsystem Z:

0,001 mm

Vorschubkraft 63% ED:

3000 N

Max. Spannkraft Spannzylinder axial:

1600 daN

Max. Spanndruck:

40 bar

Max. Spannkraft:

300 daN

Min. Spanndruck:

7,5 bar

Fläche des Kolbens:

40 cm2

Zylinderweg gesamt:

5 mm

Spannrohr lichte Weite:

21 mm

Spannrohrgewinde:

M25x1

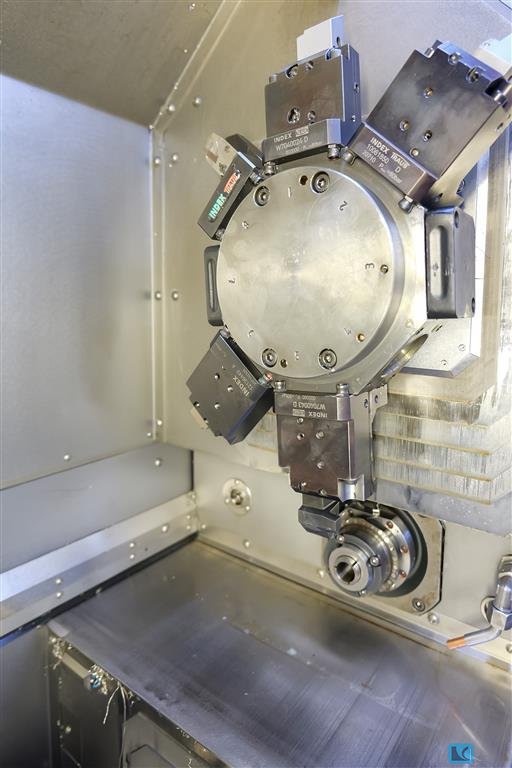

Anzahl der angetriebenen Stationen:

8

Drehmeißel-Schaftquerschnitt:

16x16 / 12x12 mm

Hub (X/Y/Z):

120 / -25/+40 /250 mm

Eilgang (X/Y/Z):

20/20/40 m/min

Span - Span Zeit:

0,5 sec

Auflösung Messsystem (X/Y/Z):

0,0005/0,0005/0,001 mm

Vorschubkraft 63% ED (X/Y/Z):

2500 N

Antriebsleistung bei 100%/25% ED :

1/2 kW

Max. Drehzahlbereich am Werkzeugritzel 100%/25% ED:

9000/12000 min-1

Drehmoment am Werkzeugritzel 100%/25% ED:

2/3,9 Nm

Anzahl der angetriebenen Stationen (+ Gegenspindel):

7

Drehmeißel-Schaftquerschnitt:

12x12 / 16x16 mm

Hub (X/Y/Z):

120 / -20/+40 /250 mm

Eilgang (X/Y/Z):

20/20/40 m/min

Span - Span Zeit:

0,5 sec

Auflösung Messsystem (X/Y/Z):

0,0005/0,0005/0,001 mm

Vorschubkraft 63% ED:

2500 N

Antriebsleistung 100%/20% ED:

1,5/3,4 kW

Max. Drehzahl am Werkzeugritzel 100%/20% ED:

9000/12000 min-1

Drehmoment am Werkzeugritzel 100%/20% ED:

3/7,3 Nm

Anzahl der Stationen :

7

Anzahl der antreibbaren Stationen :

3 (Station 12, 13 and 14) max.

Teilungsabstand:

46 mm

Antriebsleistung Station 12 und 14 100%/25% ED:

1/2 kW

Max. Drehzahl am Werkzeugritzel Station 12 und 14 100%/25% ED:

7500/10000 min-1

Drehmoment am Werkzeugritzel Station 12 und 14 100%/25% ED:

2,4/4,7 Nm

Antriebsleistung Station T13 100%/25% ED:

1 / 2 kW

Max. Drehzahl am Werkzeugritzel Station T13 (100%/25% ED):

3000/4000 min-1

Drehmoment am Werkzeugritzel Station T13 (100%/25% ED):

5,9/11,8 Nm

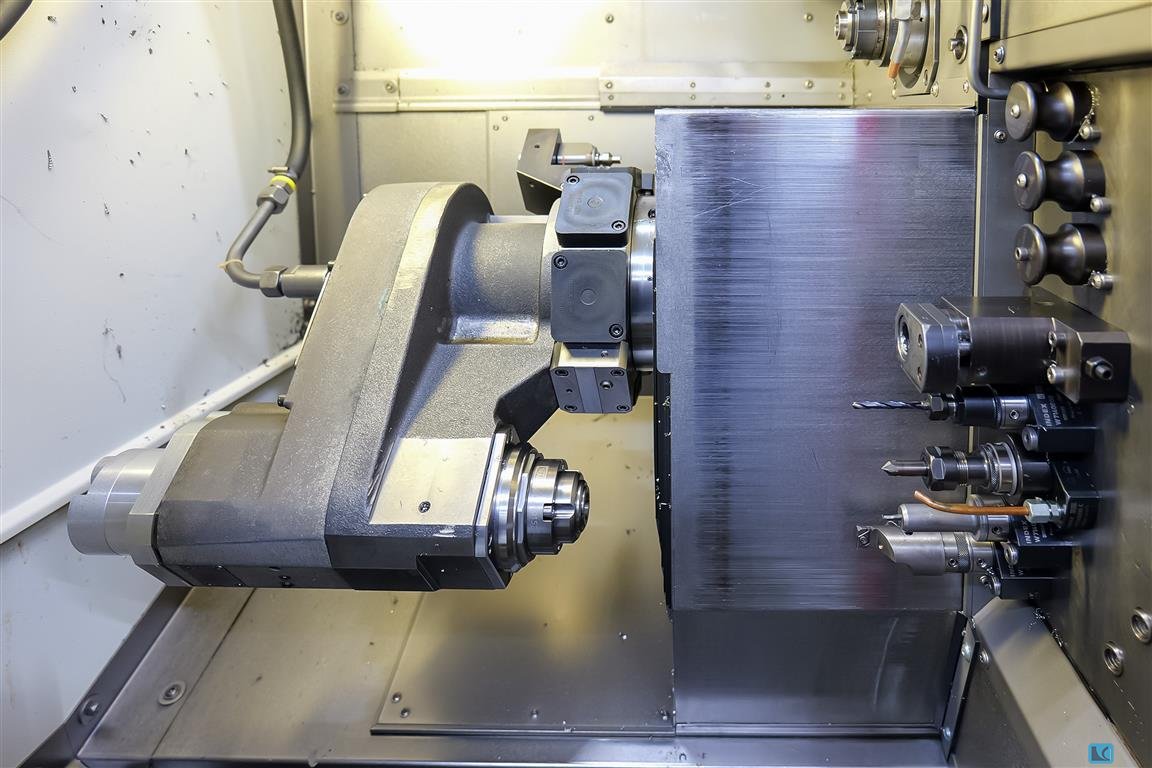

Werkstückdurchmesser - max.:

21 mm

Max. Einspanntiefe Werkstück:

180 mm

Max. Drehzahl (100%/20% ED):

9000/12000 mm

Antriebsleistung 100%/20% ED:

1,5/3,4 kW

Hübe (X/Y/Z):

120 / -20/+40 / 250 mm

Eilgang (X/Y/Z):

20/20/40 m/min

Max. Spannkraft Spannzylinder axial:

887 daN

Max. Spanndruck:

30 bar

Min. Spannkraft:

135 daN

Min. Spanndruck:

10 bar

Kolbenfläche:

37,6 cm2

Zylinderweg gesamt:

5 mm

Werkstücklänge - max.:

200 mm

Werkstückdurchmesser - max.:

20 mm

Werkstückgewicht max.:

0,5 kg

Hub pro Spannbacke:

5 mm

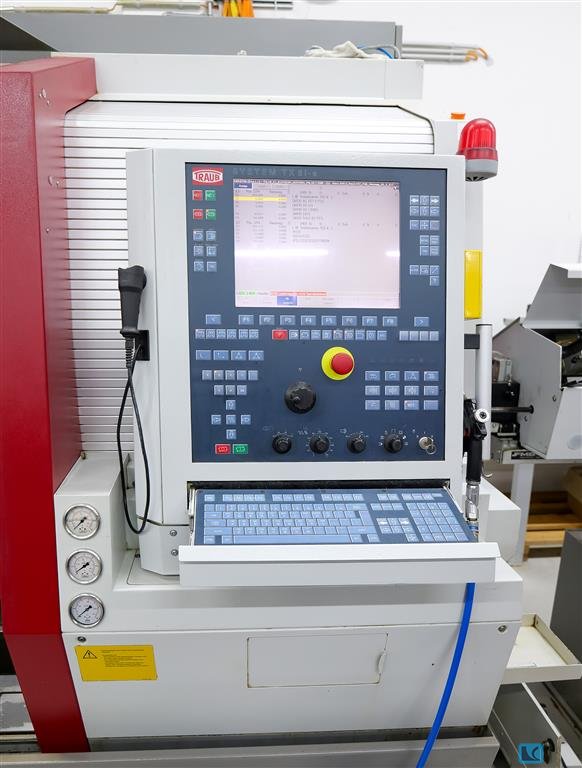

Eilgang max, (Steuerungsleistung bei 0.001 Auflösung):

30 m/min

Feininterpolationstakt und Messkreiszyklus, alle:

0,34 ms

Größte Gewindesteigung:

999,999 mm

Größter Radius:

99999,99 mm

Vorschub-Override:

0...200 %

Eilgang-Override:

0...100 %

Drehzahl-Override:

50...120 %

Zusätzlicher Festplattenspeicher für NC-Programme:

600 MB

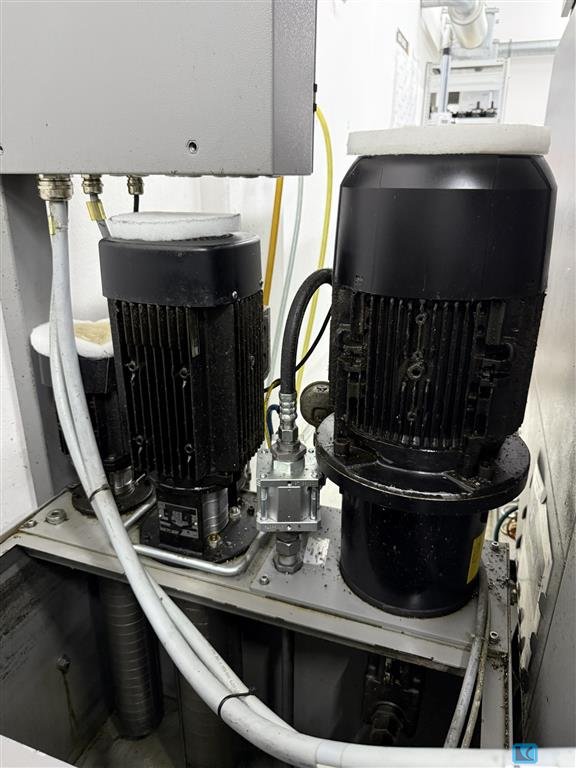

Pumpendruck Grundeinheit (3 bar / 8 bar):

3/8 bar

Förderleistung Grundeinheit (3 bar / 8 bar):

80/100 l/ min

Behälterinhalt Späneförderer mit Kühlschmierstoffbehälter:

250 l

Behälterinhalt Universal-Kühlschmierstoffeinheit:

500 l

Filterfeinheit:

250 micron

Pumpendruck:

20 bar

Förderleistung:

30 l/ min

Filterfeinheit:

250 micron

Behälterinhalt:

11 l

Systemdruck:

60 bar

Pumpenmotor-Leistung:

1 kW

Behälterinhalt:

3 l

Schmierintervall:

20 min

Spindelhöhe über Flur:

1150 mm

Anschlussleistung:

24 kW

Temperatur:

5-40 °C

Relative Luftfeuchtigkeit (bei 40°):

max. 50 %

Grundmaschine L xTxH (ohne Spändeförderer, Vorschub Brandschutz und Lüfter):

2203 x 1436 x 2235 mm

Gewicht mit Schaltschrank bei max. Ausstattung:

3500 kg

CO2 Löschanlage

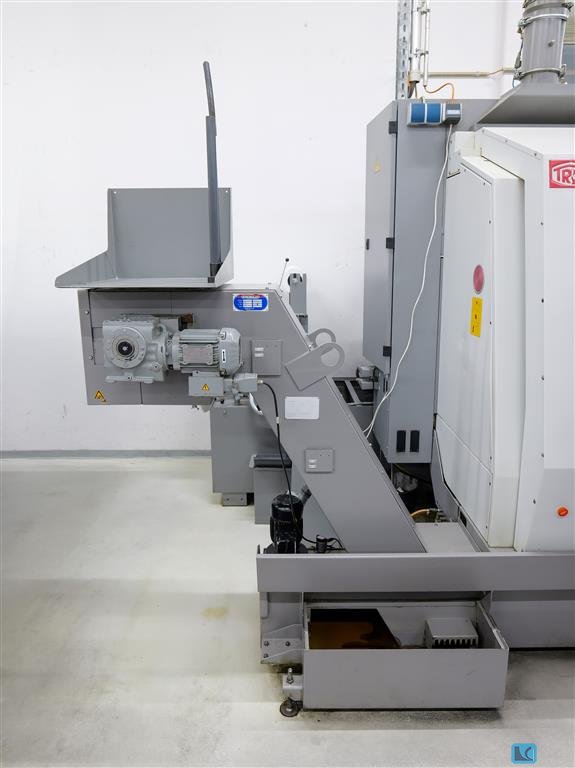

Späneförderer

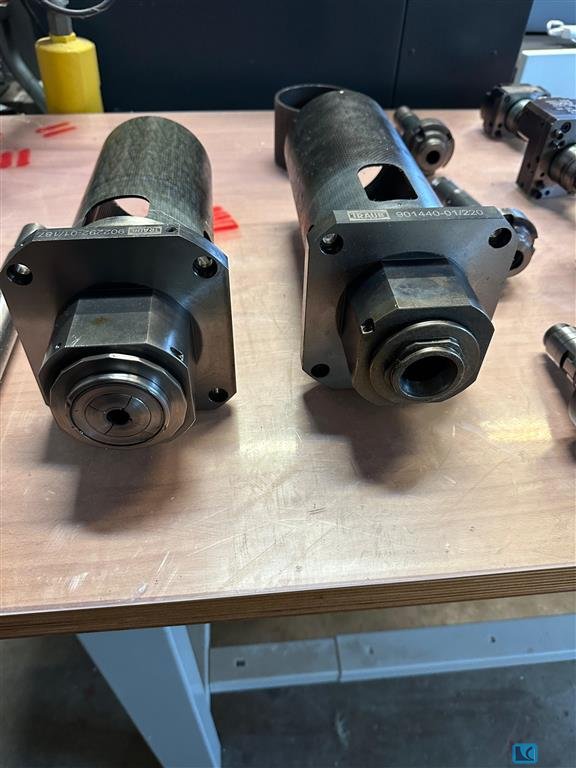

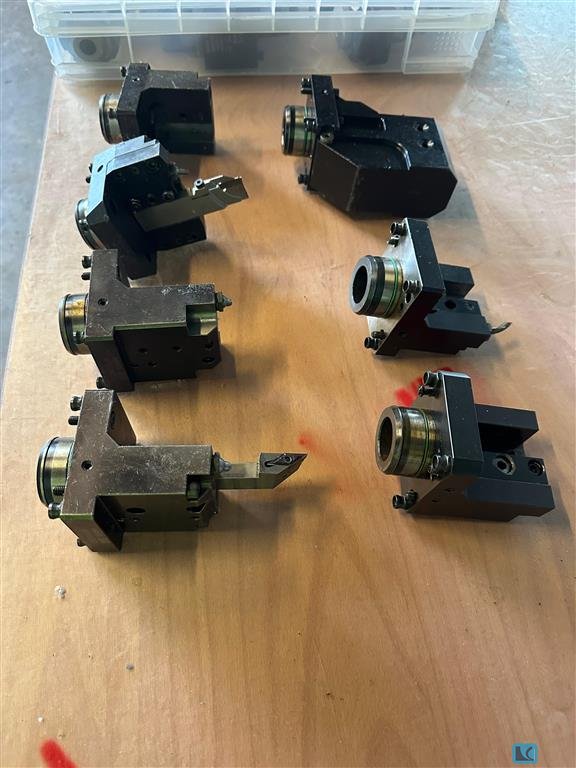

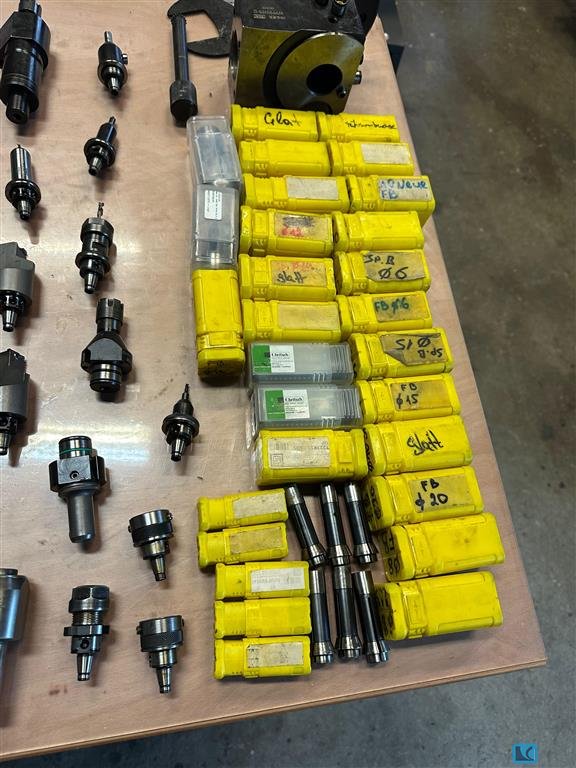

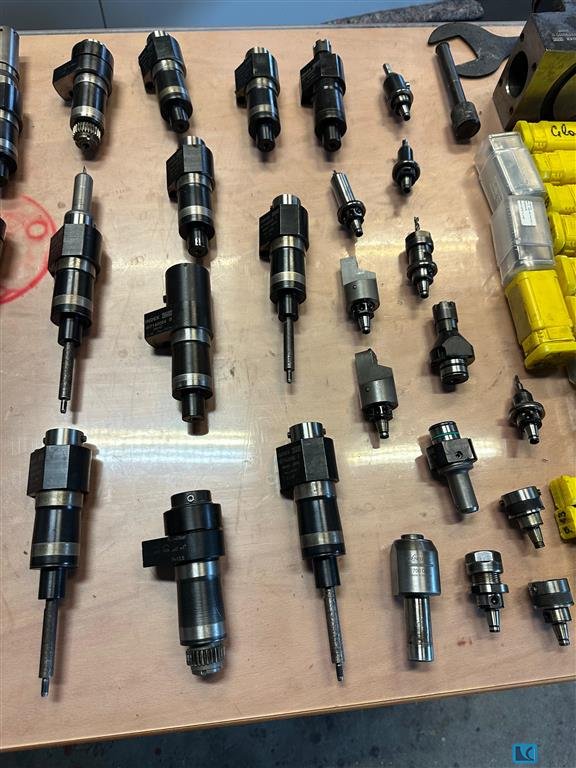

Diverse angetriebene Werkzeugaufnahmen

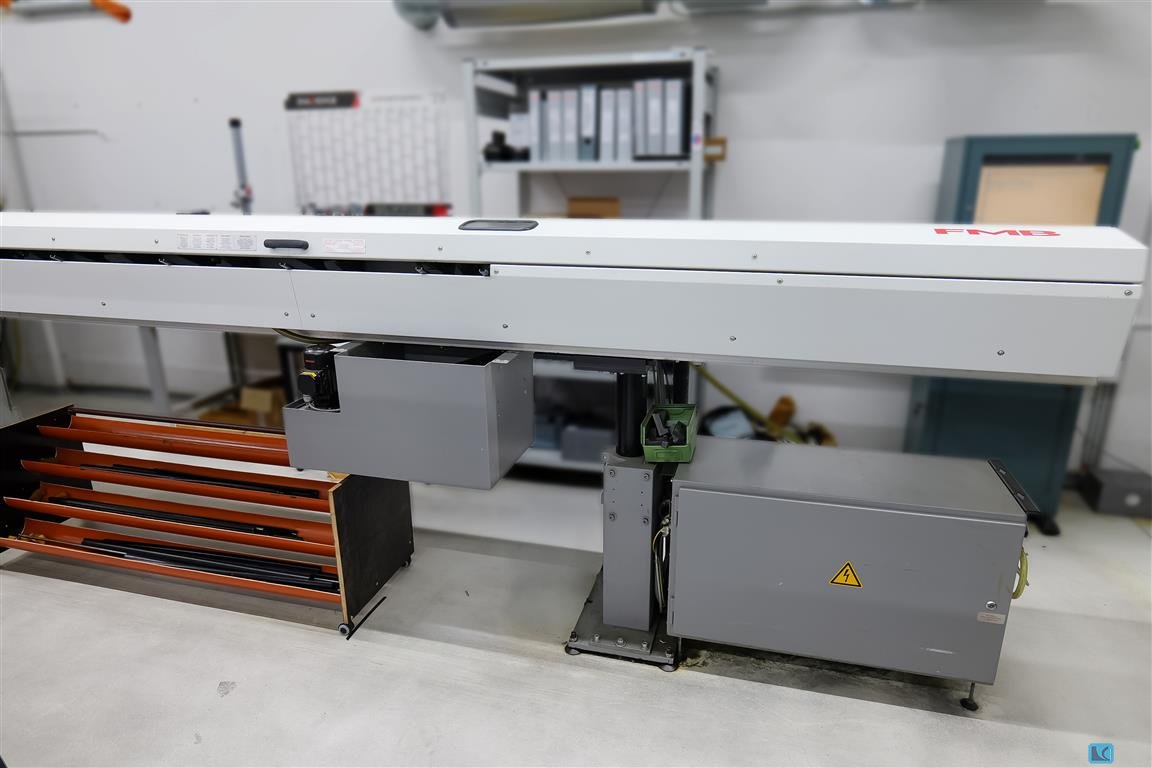

Stangenlader

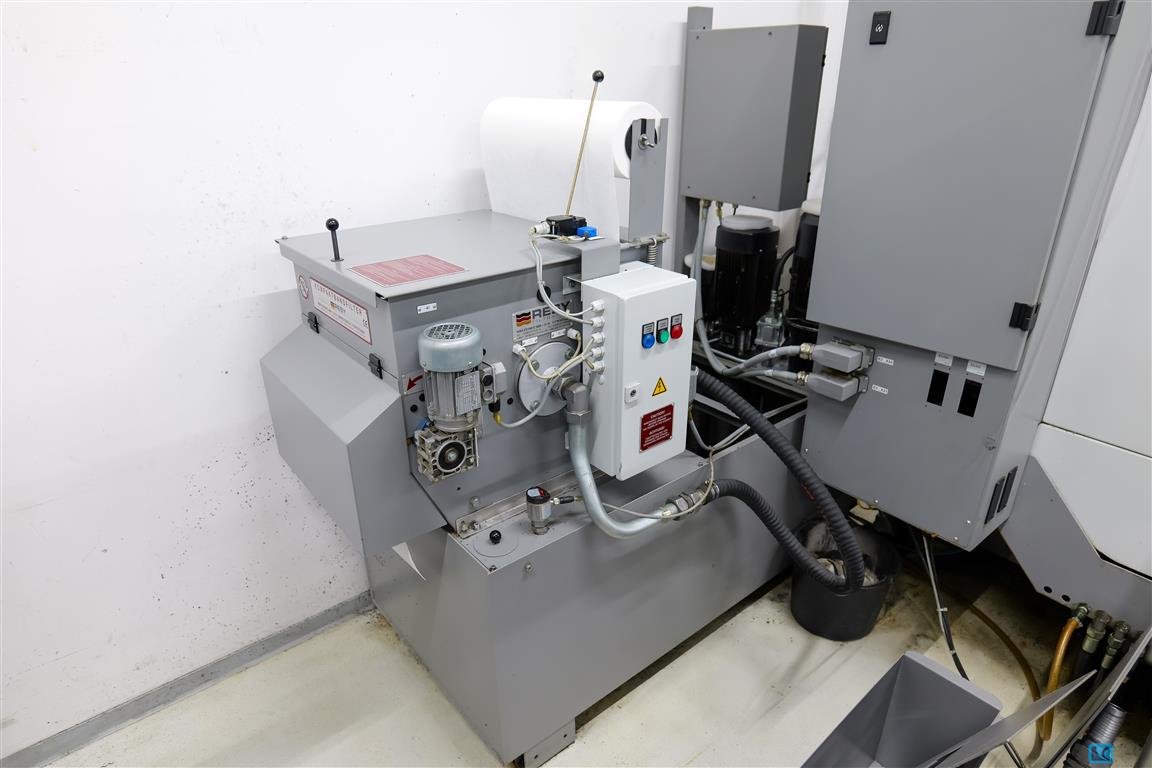

Kühlmitteleinrichtung mit Papierbandfilter

Beschreibung

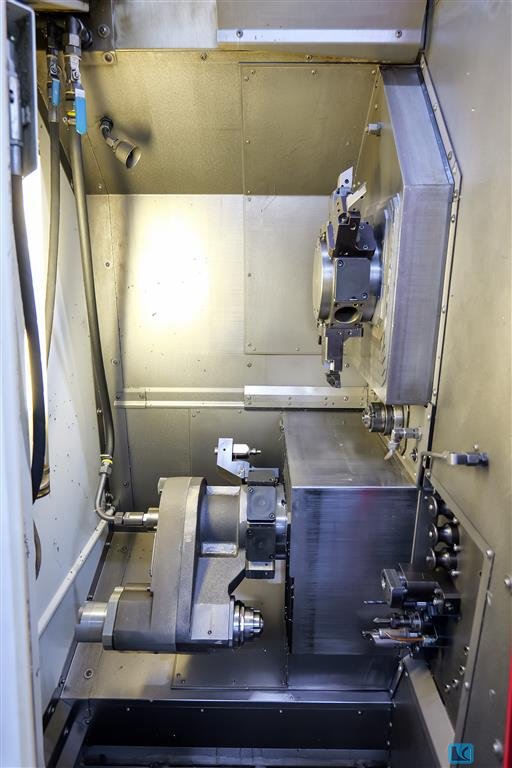

Erstbesitzer des TRAUB TNL18 CNC Lang-/Kurzdrehautomats ist ein renommierter deutscher Betrieb der sich auf die Herstellung und Entwicklung von Prothesen und Implantaten spezialisiert hat. Das Unternehmen ist weltweit für seine hohen Qualitätsstandards bekannt.
Die Maschine wurde zur Fertigung von Sonderschrauben aus Kobalt-Chrom und Titan genutzt.

Die Maschine befindet sich in einem sehr guten Zustand und wurde regelmäßig vom Hersteller INDEX TRAUB gewartet, die letzte große Wartung fand im August 2024 statt. Das entsprechende Wartungsprotokoll inklusive Geometrieprotokoll liegt vor und kann bei Bedarf zur Verfügung gestellt werden.

Der Spindel und Betriebsstundenstand wurde am 05.11.2024 wie folgt abgelesen:

Steuerung: 68.584h
Automatik läuft 1: 38.987h
Automatik läuft 2: 34.538h
Produktionszeit: 34.485h
