Beschreibung

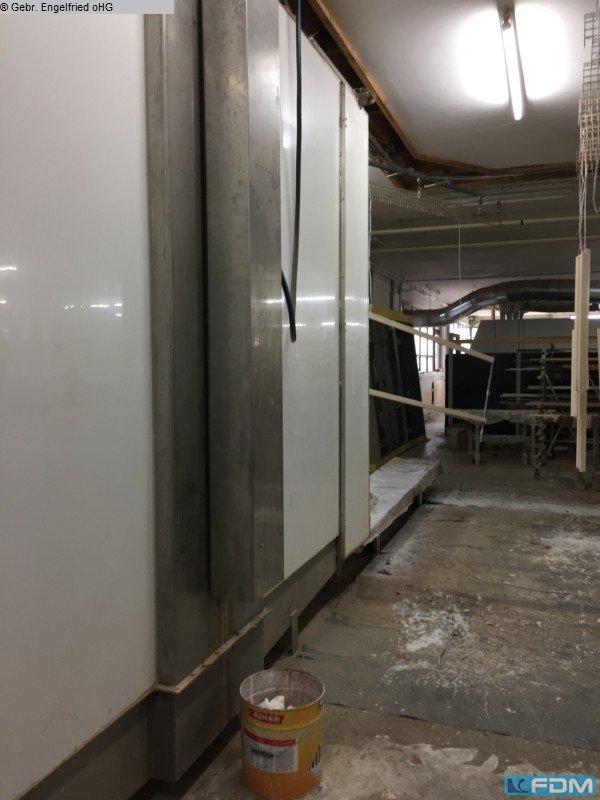

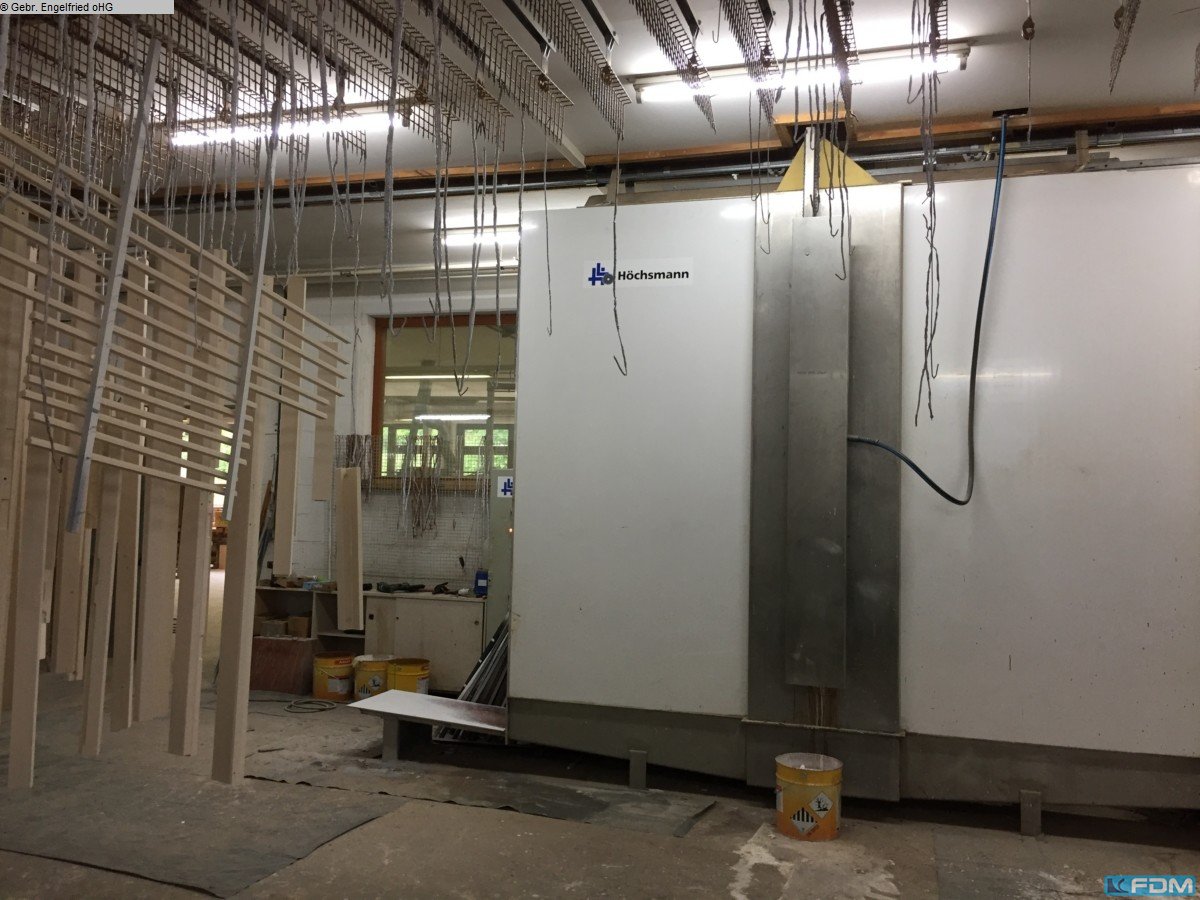

Flutanlage Höchsmann


Anzahl Kammern : l
Anzahl Traversen : 30
Lack-Umlaufvolumen min l: 40
Viskosität max s : 20
Druckluft bar; 6
GesamtanschJuss kW: 2,5
Bewegte Düsen : Ja
Koagulierungsgerät: Ja
Farbüehalter: Ja
SPS-Steuemng : Ja
* Höchsmann Flutanlage Grundeinheit mit bewegten Düsen
* Vorteile der Flutkammer mit bewegten Düsen:
a) Die Flutanlage muss nicht wie bisher oben am Träger befestigt werden.
Sie ist freistehend.
b) Es wird keine Bodengrube benötigt/ die Flutkammer steht direkt auf dem
Hallenboden.
c) Das neue Pumpensystem benötigt nur ca. 25% der der früher nötigen Farbmenge.
Es ist bedeutend weniger Farb-Material im Umlauf, die Farbe wird geschont und
benötigt nur wenig oder keinen Entschäumer. (Laut verschiedenen
Lackhersfcellern beeinflußt der Entschäumer die Haftung auf dem Holz negativ)
d) Durch die neue Düsentechnik (bewegte Düsen) wird die Farbe im Überschuß und
mit geringem Druck in alle Ecken und Kanten gebracht.
e) Ein Vemebetn der Farbe findet nicht mehr statt und die Umgebung bleibt
dadurch relativ
sauber (umweltfreundlicher).
f) Die Anlage ist platzsparend. Eine Länge von 3,5 m ist ausreichend (bisher
ca. 5 m)
g) Für die Reinigung wird wesentlich weniger Trinkwasser verbraucht,

Statt bisher mit 3 x 60 Litern wird diese Anlage mit 3 x 20 Litern gereinigt
Die Anlage besteht aus:
* Bodenwanne
* Ffutsystem mit Pumpe/ Rohren und bewegten Düsen (Kettenantrieb)
* nichtrostenden ßlechwänden
* Pumpsystem zum Farbwechsel und zur Reinigung der Anlage bei Farbwechsel
nutzbar
* Filtersystem im Farbkreislauf
* Höchsmann Düsensystem:
+ hohe Qualität der Beschichtung
+ geringe Verschmutzung des Anlagenstandortes
+ keine Absaugung in der Flutanlage nötig
+ hohe Zuverlässigkeit durch optimale Abstimmung von Düsen- und Filtersystem
* nur etwa 1/4 Menge Farbe in der Anlage gegenüber herkömmlichen Systemen
* Teflonbespannung an allen verzinkten Teilen
- ermöglicht ein problemloses Reinigen der Anlage von flüssigen und festen
Farbrestern
* Farbbehältereinheit für 4 verschiedene Farben und Spülwasser
-Ix Spülwasser
- 4 x Farbe
Koagulierungseinheit inkl, Turborührwerk und Tauchpumpe
Transportsystem:
Transportbahn-Fluten Winkelanlage mit Antrieb der Umlaufkette durch 1-stufigen
Getriebemotor und Umrichter, 2 Geschwindigkeiten
Elemente wie Welchen/ Btockschieber, Sperre usw. werden pneumatisch betätigt
Alle Metallteile sind verzinkt
Die Bahn ist für eine Siemens 55 SPS vorgerüstet Verlängerter Pufferschieber,
um im Anfgangs- und Endbreich 8 Traversen weniger aufpuffem zu können.
* es lassen sich nachträgiich noch Traversen in den geschaffenen Freiraum
einfügen
30 Traversen mit Gehangen zum Fluten inkl. je 3 speziellen Fluthaken !!! für den
Doppelbehang. Eine Traverse transportiert 2-6 Rahmen je nach Größe der Rahmen.
Das größtmögliche Rahmenmaß beträgt 4500x26 00m m. Je nach Behäng kann eine
Traverse ca. 200 kg tragen.
Eine Verteilung der Masse auf die 3 Haken ist Voraussetzung für den
Maximalbehang.
Eine Traverse besteht aus 2 Laufwagen,einer U-Schiene 2500x40x40mm galvanisch
verzmkt,3 ßnhängebolzen und 2 Abstandhalter 300mm, einsatzbereit montiert.
Jede Traverse ist mit 3 leichfcaushängbaren Gehangen ausgerüstet.
Satz Spezialhaken für Einfachaufhängung von schweren Elementen ( für 15
Elemente }
extra dabei.
SPS-Steuemng
Datensicherung und stufenloser Motoransteuerung/ erlaubt einen
voilautomatischen Ablauf.
* zusätzlicher Platzhalterschieber im Traversenpuffer für Freiraum zum Behängen
und Abnehmen


(techn. Angaben lt. Hersteller – ohne Gewähr!)
