Details

Schleiflänge:

1000 mm

Schleifbreite:

200 mm

Werkstückhöhe:

500 mm

Tischgröße:

2230 x 670 mm

Tischaufspannfläche:

1340 x 400 mm

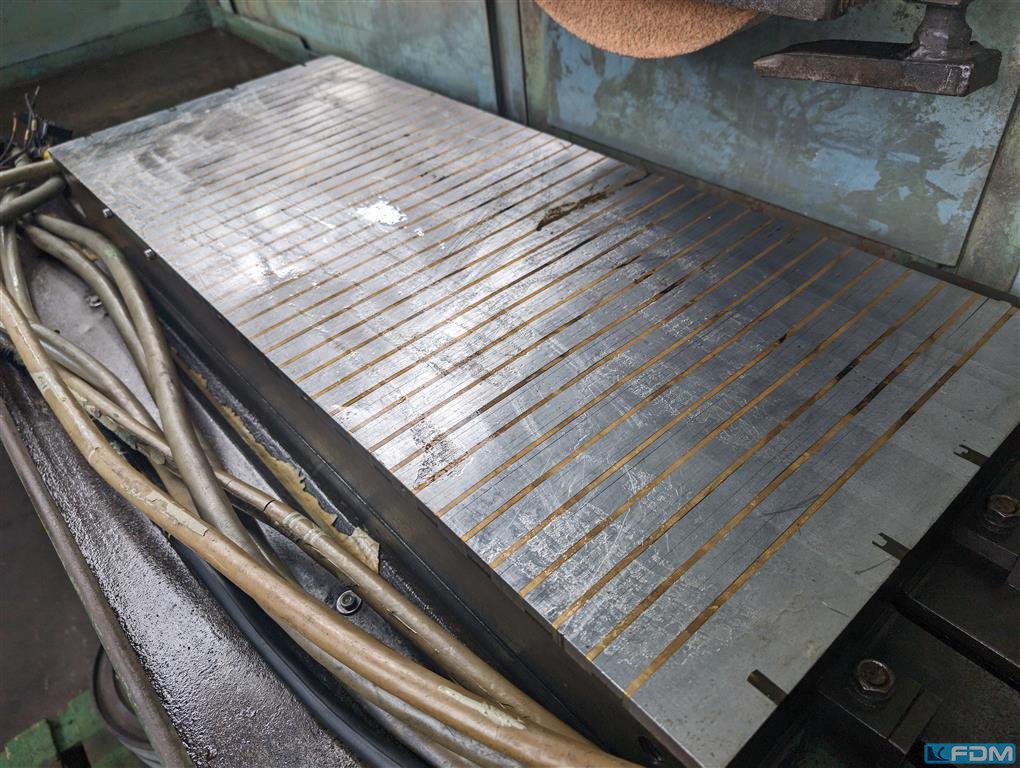

Magnetplattengröße:

1000 x 410 mm

Ausladung des Spindelkopfes:

max 330 mm

Schleifspindeldrehzahl:

1440 U/min

Gesamtleistungsbedarf:

18,2 kW

Maschinengewicht ca.:

3,5 nur Maschine t

Abmessung Maschine ca. LxBxH:

1,9 x 3,3 x 2,25 m

Abmessungen Schaltschrank LxBxH:

1,0 x 0,4 x 1,4 m

Beschreibung

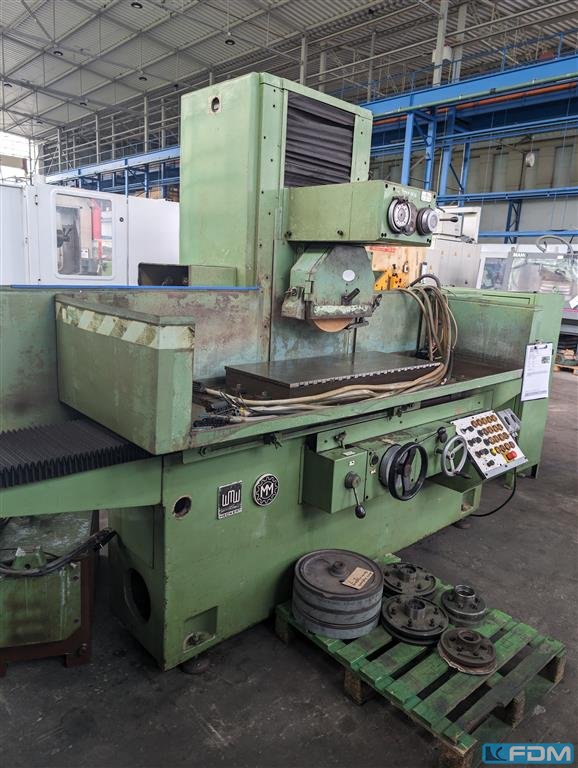

Präzisions-Flachschleifmaschine
mögliche Flachschleifarbeiten:
-Kreuzschliff; Einstechschleifen; Stirnschleifen und Schleifen mit gerader Schleifspur
weitere Angaben:
-Tischgeschwindigkeit hydr., stufenlos 1...30 bzw. 2...30 m/min.
-größter Tischhub 1150 mm
-Quervorschub von Hand 0,01mm
-Senkrechtzustellung des Schleifkörpers von Hand 0,002mm und kleinste Tippzustellbetrag 0,001mm
-automatische Zustellung 0,001...0,1mm
-größter wählbarer Gesamtzustellbetrag 5,0mm
-Kühlmittelanlage (Behälter mit Pumpe)
-hydr. Aggerat
-Schaltschrank
