Details

x-Weg:

quer: 1200 mm

y-Weg:

vertical: 600 mm

z-Weg:

Bohrhub: 1400 mm

Bohrtiefe in einem Hub:

max. 1000 mm

w-Achse:

Tischverstellung: 500 mm

Werkzeugaufnahme:

SK40

Spindeldrehanzahl:

0 - 4.500 / steples U/min

Max. Fräsleistung:

100 cm³/min

Bohrleistung in Stahl:

4 - 32 mm

Gewindeschneiden metrisch:

bis M32 M

Tischfläche:

1400 x 800 mm

Tischbelastung:

5000 kg

Tischverstellung:

500mm und 360° manuell drehbar °

Stromart:

400V / 50Hz / 45 A

Gesamtleistungsbedarf:

23,2 kW

Maschinengewicht ca.:

5,5 t

Abmessung Maschine ca. LxBxH:

4,1 x 3,7 x 2,5 m

Abmessungen Schaltschrank:

L: 500x B: 1200 x H: 1700 mm

Abmessung Kühlanlage:

L: 1,65 x B: 1,2 x H: 1,45 m

Beschreibung

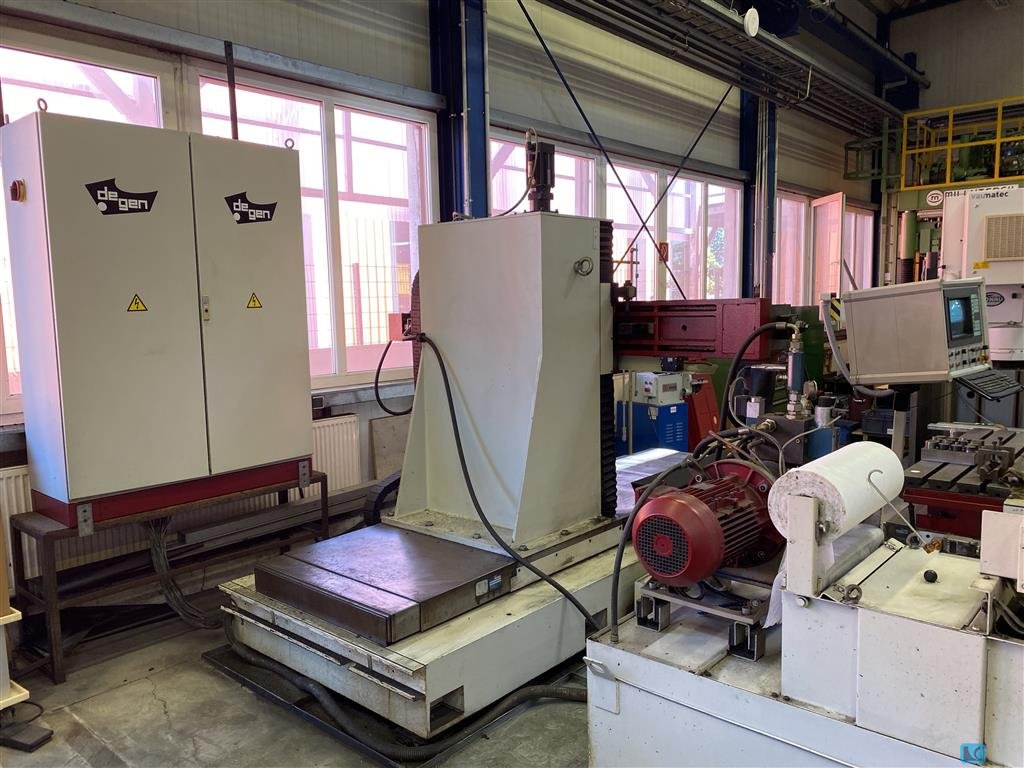

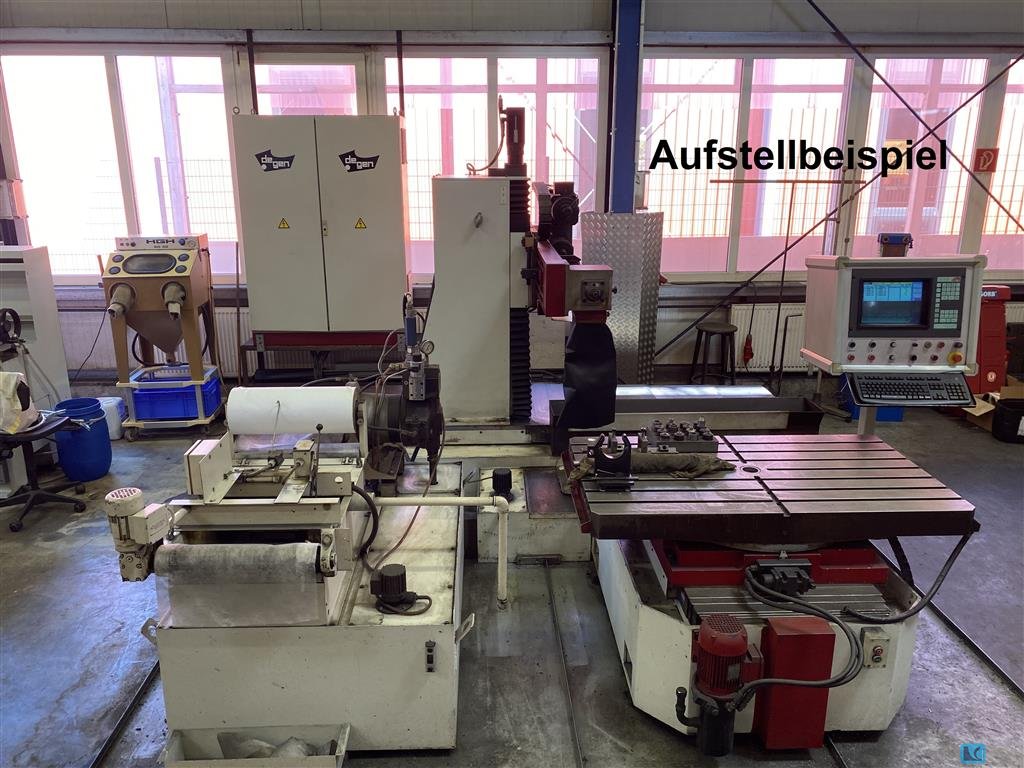

HOCHDRUCK - Tieflochbohrmaschine horizontal

Einsatz für Tieflocharbeiten, Gewindeschneidarbeiten sowie leichte Fräsarbeiten. (Angaben vom Hersteller)
Definition der Maschine:
Quervorschub X durch Fahrständer

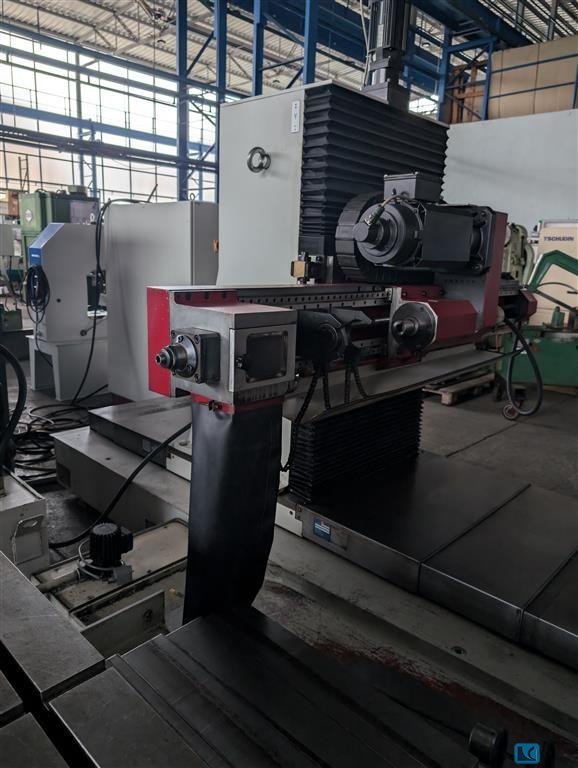

Verticalvorschub Y durch die Bohreinheit
Bohrvorschub Z durch den Bohrschlitten

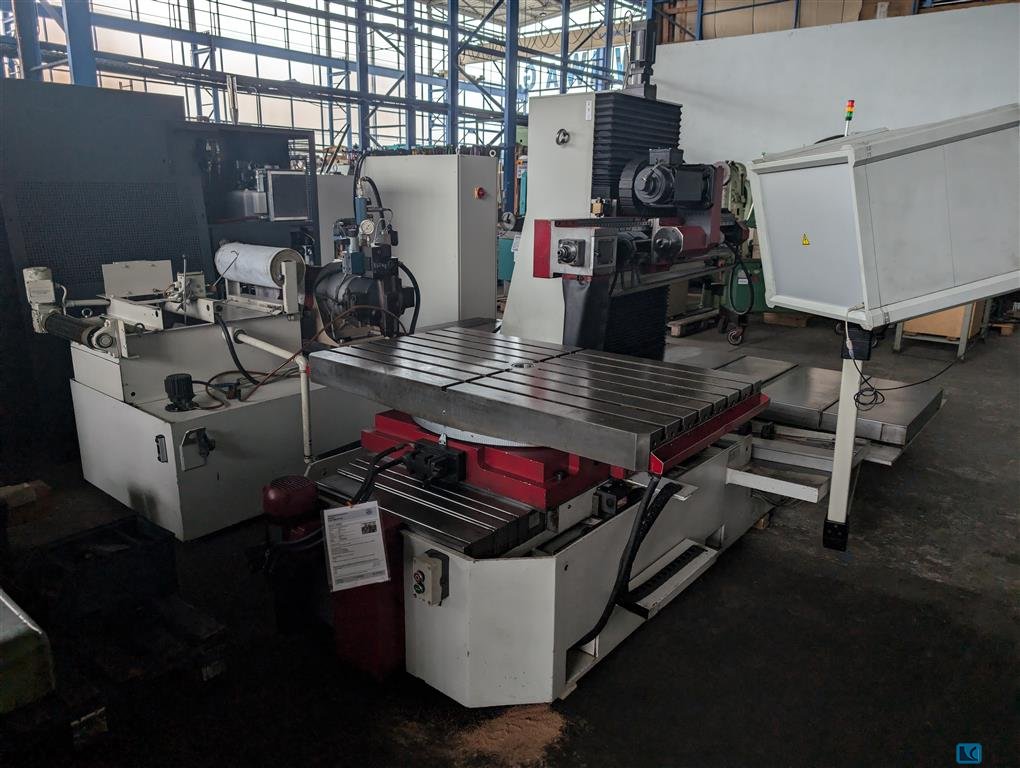

Anlegeachse W durch den Werkstücktisch
Alle Achsantriebe über Kugelrollspindel mit Servomotor

Maschine verfügt über:
-Kühlmittel-Filteranlage mit Filtervlies (Breite 500mm)

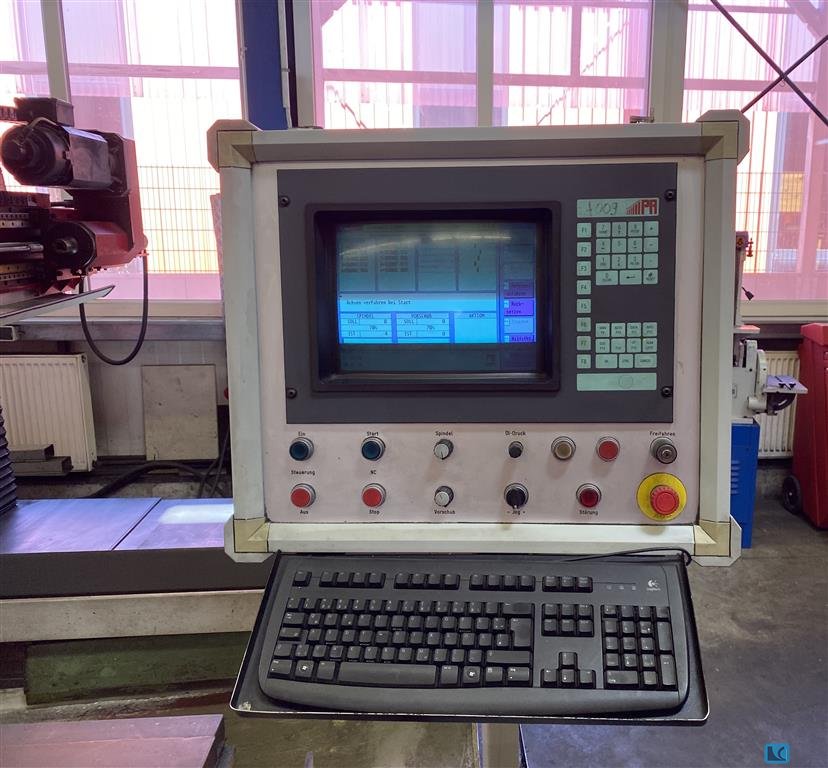

-Bedienpult

Zubehör optional:
div. Tieflochbohrer, Spannaufnahmen, 2x Führungsflansche, div. Führungsbuchsen, div. Gewindebohrer
i.D.
