Details

x-Weg:

2800 mm

y-Weg:

2200 mm

z-Weg:

2100 mm

Steuerung:

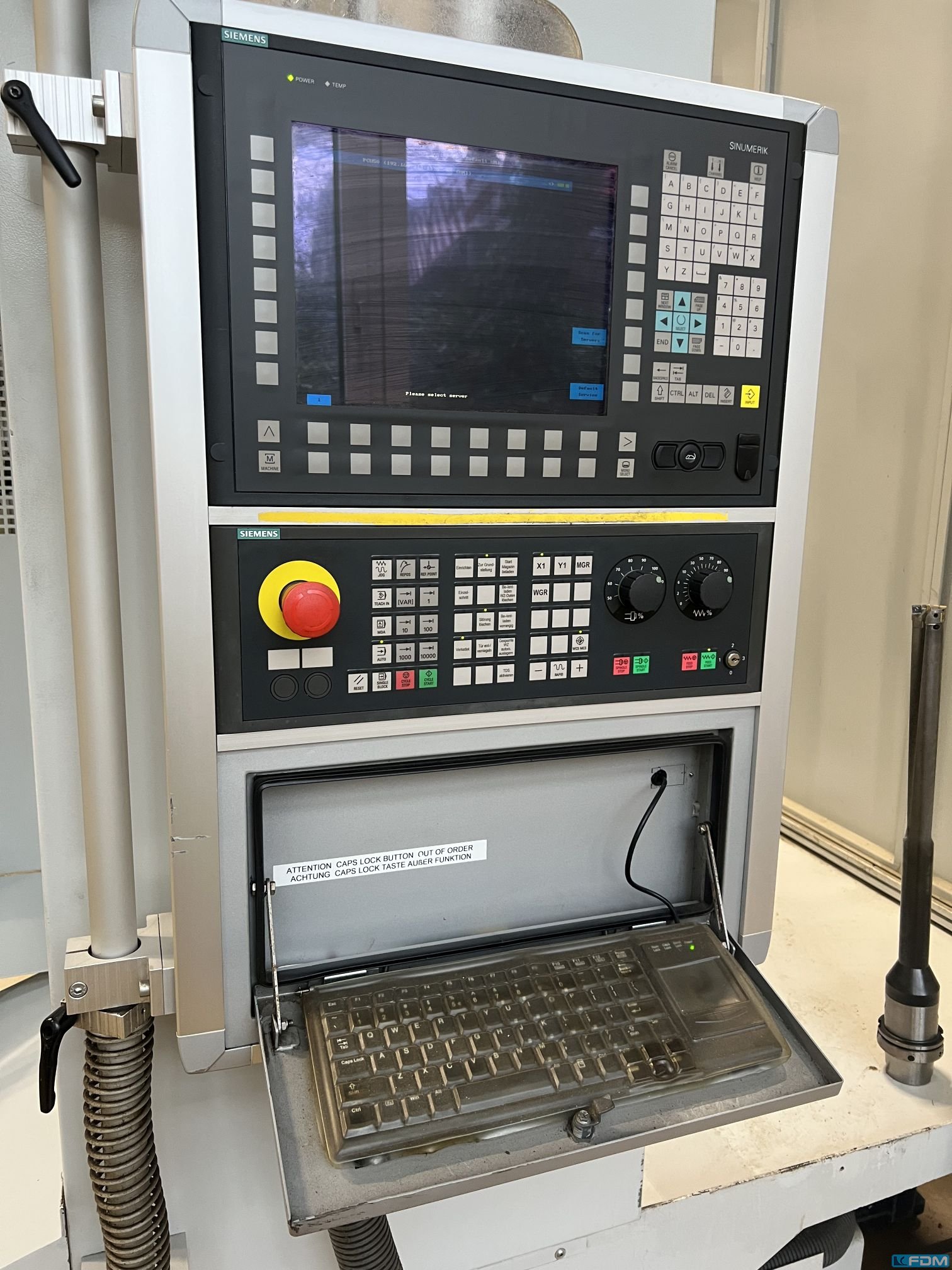

SIEMENS 840 D

ARBEITSBEREICH -FRÄSEN-:

.

- Verfahrweg x-Achse:

2800 mm

- Verfahrweg y-Achse:

2200 mm

- Verfahrweg z:

2100 mm

- Störkreisdurchmesser:

2800 mm

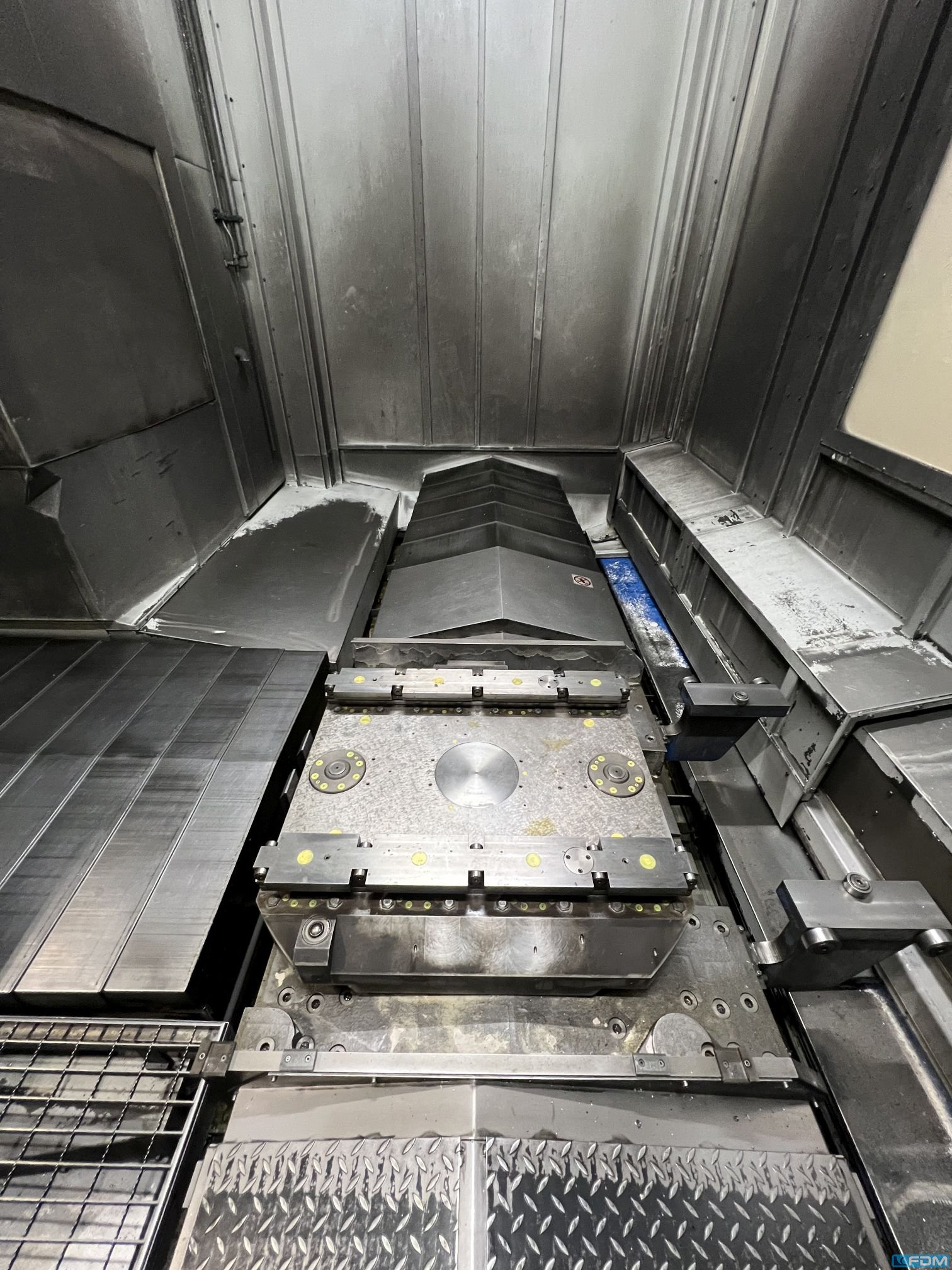

TISCH:

.

- Aufspannfläche (links-rechts):

1200 mm

- Aufspannfläche (vorne-hinten):

1000 mm

- Werkstückgewicht (max):

7000 kg

- Drehbarkeit:

360 °

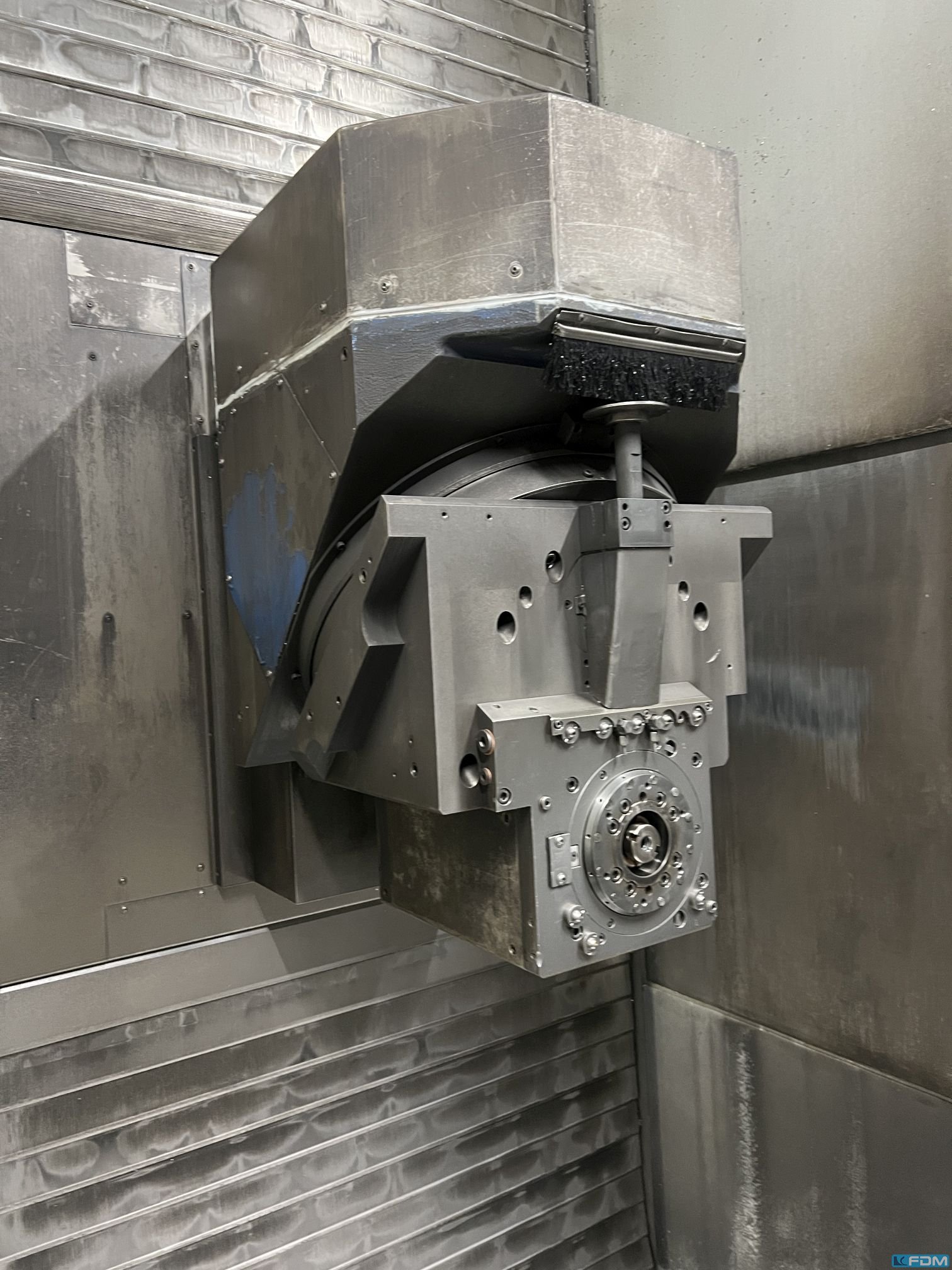

ARBEITSSPINDEL / KOPF:

.

- Spindeltyp : Schwenkkopf :

.

- Schwenkbarkeit:

90 °

- - Betätigungsweise : automatisch :

.

- Drehzahlbereich von:

1 /min

- Drehzahlbereich bis:

8000 /min

- Anzahl Getriebestufen:

2

- Spindeldurchmesser:

100 mm

- Aufnahme : HSK A100 :

.

- Antriebsleistung (max.):

50 kW

- Spindelleistung (dauernd):

37 kW

- Drehmoment (max.):

1910 Nm

ACHSANTRIEBE:

.

- Vorschub von:

1 mm/min

- Vorschub bis:

45000 mm/min

- Eilgang:

45000 mm/min

WERKZEUGMAGAZIN:

.

- Anzahl Werkzeugpositionen:

350

- Werkzeuglänge max.:

1000 mm

- Werkzeuggewicht max.:

60 kg

ELEKTRISCHE ANSCHLUSSDATEN:

.

- Leistungsaufnahme (gesamt):

100 kW

- Anschlussleistung:

125 kVA

- Anschlussspannung:

400 V

- Netzfrequenz:

50 Hz

ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN:

.

- Winkelfräskopf : ja :

.

- Kugelrollspindeln : ja :

.

- Hochdruckkühlsystem (Innenkühlung) : ja :

.

- Arbeitsraum-Vollverkleidung : ja :

.

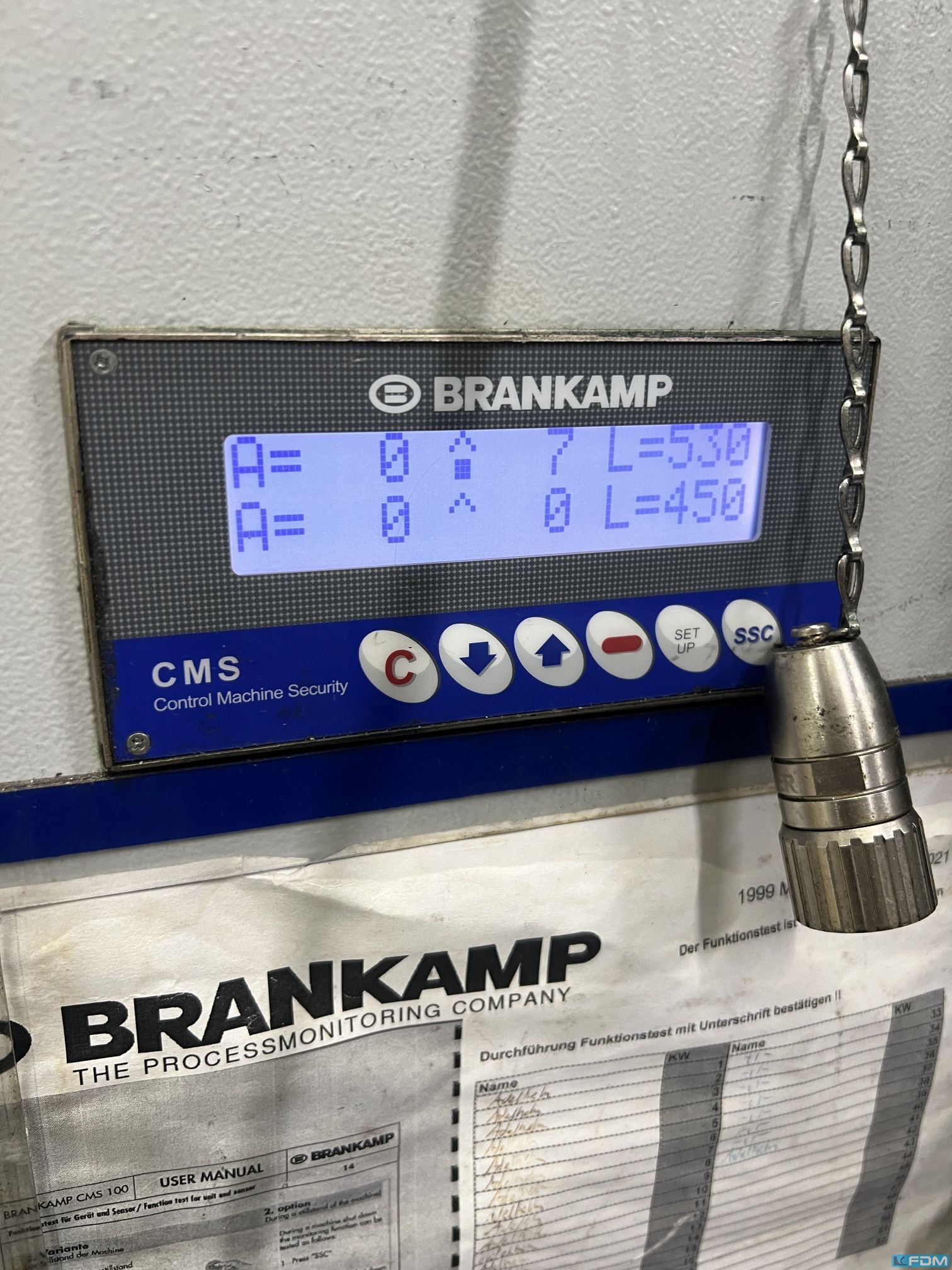

- Werkzeugbruchüberwachung : ja :

.

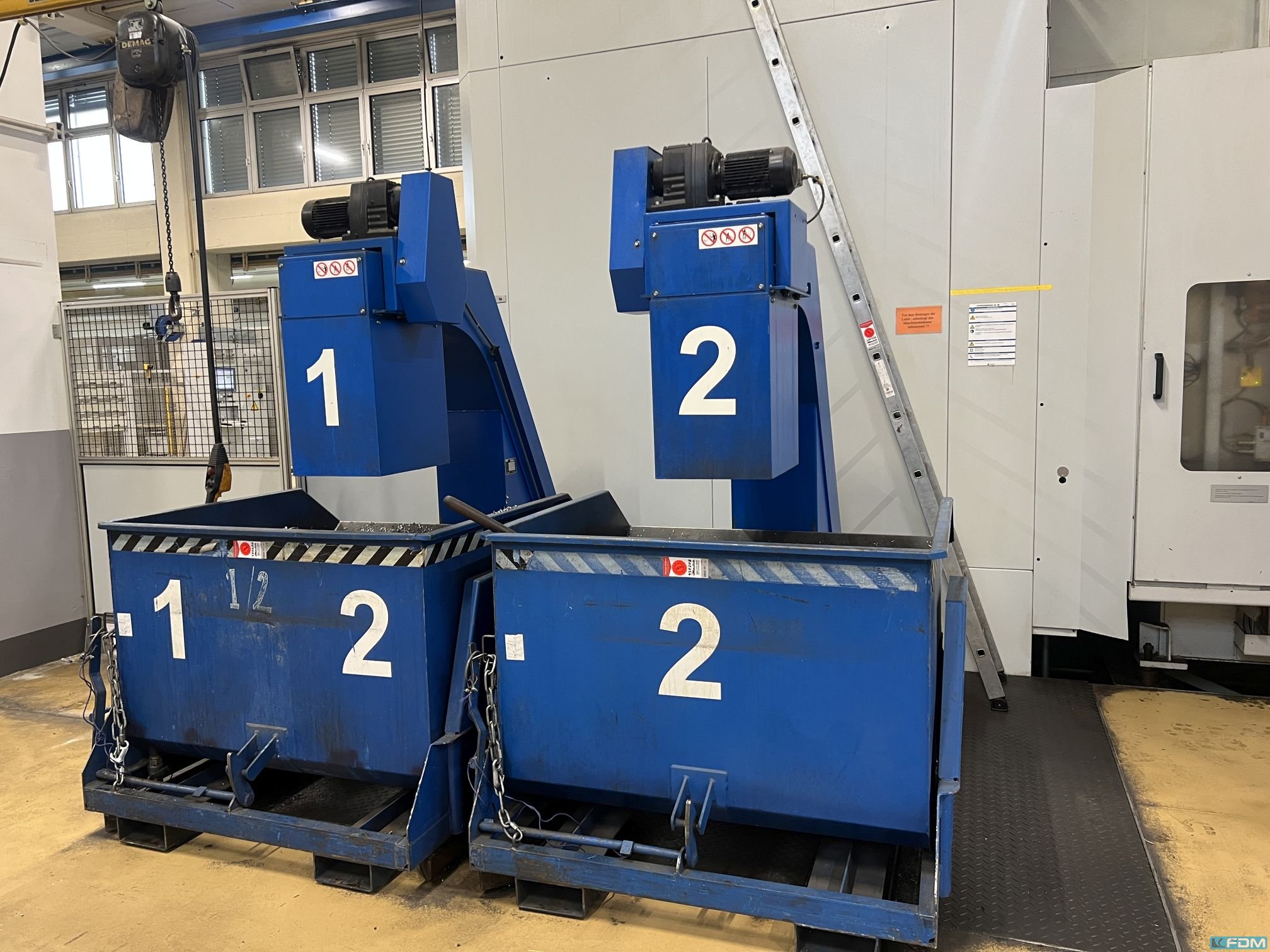

- Späneförderer : ja :

.

- Hydraulikaggregat : ja :

.

- Zentralschmierung : ja :

.
