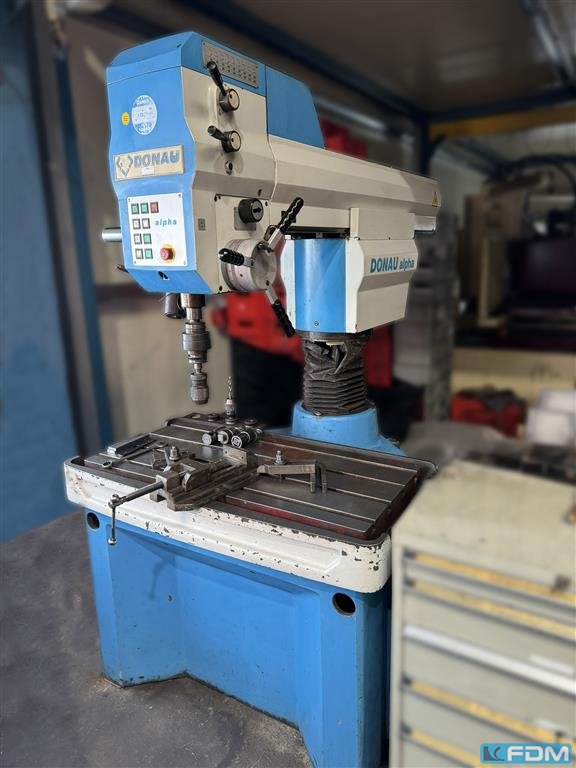

Details

Bohrleistung in Stahl (Durchmesser)

25 mm

Ausladung

900 mm

Werkstückhöhe - max.

600 mm

Anzahl der Phasen

3

Bohrleistung ins Volle (Bei Vorschub 0,25 mm/U)

32 mm Ø

SPINDEL UND VORSCHÜBE



Spindeldrehzahlen manuell schaltbar 2x9

60-3050 U/min

Drehzahl

3.050 min-1

Max. Drehmoment an der Spindel

200 Nm

konstanter Drehmoment an der Spindel von

15 - 200 U/min

Vorschub 3-stufig

0,075 ; 0,150 ; 0,300 mm/U

Vorschubkraft

7500 N

ABMESSUNGEN UND VERFAHRWEGE



Werkzeugaufnahme MK4



Säulendurchmesser

150 mm Ø

Abstand Spindelnase und Tisch (min./max.)

150 / 720 mm

Arbeitstischhöhe

905 mm

Pinolenhub

140 mm

Säulenhub

430 mm

Schwenkbereich

325 °

Tischabmessung

1200 x 600 mm

max. Tischbelastung

1000 kg

Verfahrweg Ausleger (Standard)

900 mm

Leichtgängigkeit des Auslegers (radial und axial)

35 N

WEITERE MASCHINENDETAILS



Betriebsspannung

400 / 50 V / Hz

Steuerspannung intern

24 V

AC-Spindelmotor polumschaltbar

1,1; 1,6 kW

Hubmotor

1,1 kW

Klemmmotor

0,37 kW

Klemmwirkung radial

3000 Nm

Klemmwirkung axial

1000 N

Gesamtanschlusswert

2,0 kVA

Vorsicherung

20 A

Gewicht

ca. 2110 kg netto

Steuerung

konventionell
